某外資食品包裝企業(yè)客戶，是一家專業(yè)生產(chǎn)食品保鮮膜的公司，主要從事食品保鮮膜的生產(chǎn)，月產(chǎn)量超過450噸。目前在上海成立了研發(fā)中心，專注于新技術(shù)以及新材料的研發(fā)。

高分子材料往往被用作各類包裝材料，高分子材料具有優(yōu)良的電絕緣性，其表面電阻率高，并且不易從環(huán)境中吸 附水分而降低表面電阻。在發(fā)生接觸、斷裂、剝離、摩擦、壓電、感應(yīng)等情況時容易集聚大量電荷，產(chǎn)生靜電。靜電 具有阻礙包裝、吸塵，甚至引發(fā)火災(zāi)等危害。為防止靜電可能帶來的影響，越來越多的產(chǎn)品對于抗靜電性能具有 明確要求，因此抗靜電性能作為一項指標已日益被人們所重視。

在符合絕緣要求的前提下，一種材料的“導電性能”越強，產(chǎn)生的電荷就能更迅速被這種微弱的導電能力迅速轉(zhuǎn) 移，不容易因電荷的集聚造成電火花現(xiàn)象，即靜電。因此，可以通過表面電阻率來表征材料的抗靜電性能，被測 物的表面電阻率越小，抗靜電作用就越好。

標準GB/T 31838.3-2019 / IEC 62631-3-2:2015 中規(guī)定了對于表面電阻率的測試方法：

5.2電壓：試驗電壓應(yīng)首選推薦為10V、100V、500V、1000V和10000V ，如無其他規(guī)定，應(yīng)采用100V電壓。

5.3.2 精確度：測量電阻的設(shè)備精度至少應(yīng)為：

● 電阻低于1010Ω，測量誤差不大于±10%；

● 電阻在1010Ω~1014Ω之間，測量誤差不大于20%；

● 電阻高于1014Ω，測量誤差不大于±50%。

5.7 試驗步驟：除非另有規(guī)定，否則應(yīng)在室溫（23℃）、相對濕度50%下進行測量。如沒有其他規(guī)定，應(yīng)在施加電壓1min后 進行讀數(shù)。

*以上內(nèi)容摘自標準文件：GB／T 31838.3-2019/ IEC 62631-3-2:2015 固體絕緣材料 介電和電阻特性 第2部分：電阻特性(DC方法) 表面電阻和表面電阻率。

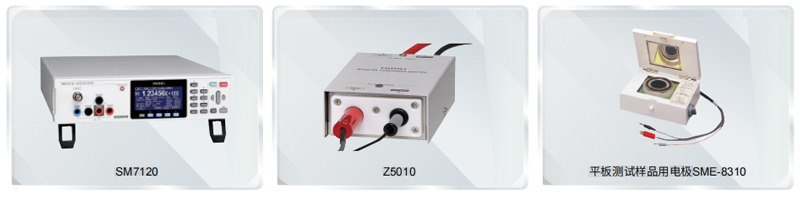

高阻計SM7120搭配電阻率測量電極SME-8310

● 高阻計SM7120最高可測試2×1019Ω的電阻，測試電壓可在0.1V～2000V內(nèi)進行設(shè)置（100V以內(nèi)最小設(shè)置單位為 0.1V，100V以上最小設(shè)置單位為1V）?？蓽y試參數(shù)包括電流、電阻、表面電阻率、體積電阻率、液體電阻等等。

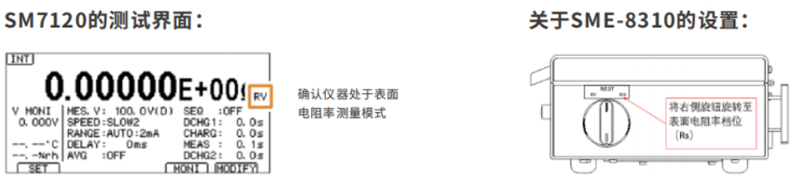

● 平板測試樣品專用的電阻率測量電極SME-8310可通過側(cè)面旋鈕一鍵切換測量體積電阻率或表面電阻率。測試樣 品面積最大（100mm×100mm）100mm2，厚度可達8mm，符合各標準中對測試樣品尺寸的要求。

● 儀器：高阻計SM7120+轉(zhuǎn)換適配器Z5010+平板測試用電極SME-8310

● 測試電壓：10V

● 測試時間：60s

● 預(yù)放電：10s（帶有抗靜電涂層的被測物設(shè)置為30s)

● 測試后放電：10s

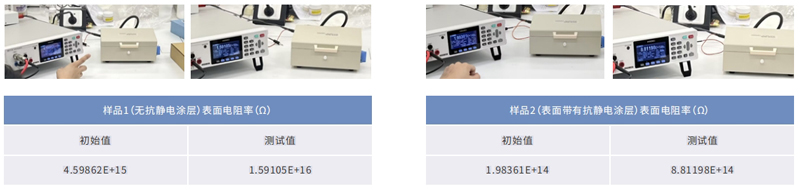

此次被測物材料為聚丙烯（PP），分為表面有抗靜電涂層以及無抗靜電涂層，以下為現(xiàn)場測試數(shù)據(jù)對比：

根據(jù)測試結(jié)果，樣品2表面電阻率的初始值以及測試值均小于樣品1，良好地驗證了帶有抗靜電涂層的樣品2抗靜電能力相比樣品1有了明顯增強，符合客戶對測試結(jié)果的預(yù)期。

*PP作為一種高分子材料，自放電速率較慢，因此在測試前后需要確保完全放電，否則會導致測試結(jié)果偏大。此外，由于該材料質(zhì)地輕盈，測試時須盡可能將被測物展平，使數(shù)據(jù)更準確。
