某檢測機構客戶擁有食品、日用消費品、家具、建筑材料、電器能效與安全、智能電網分布式電源裝備等9個國家產品質量檢驗檢測中心。取得國家實驗室認可和資質認定的近7000項檢驗對象的檢測、校準能力，涉及超過1萬項標準、規程。每年出具各類檢測報告和計量證書40余萬份，單位規模和綜合實力在國內省級質檢機構中處于領先地位。

①GB38448-2019《智能坐便器能效水效限定值及等級》規定了智能坐便器的能效水效限定值及等級、技術要求和試驗方法。

*為避免切換量程時測量數據丟失，累計測量模式下將無法使用自動量程功能，需要手動設置。

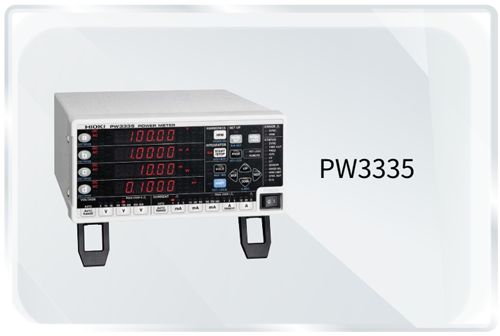

功率計 PW3335

是一款1ch的單相功率計，可測量電流10μA~30A、電壓60mV~1000V、頻率范圍DC，0.1Hz~100kHz。標配諧波測量，搭載最大50次諧波分析，對應IEC62301等各種測量標準。適用于各類待機功耗和運行功率的精準測量，在變頻器/馬達的無負載試驗中，能夠?qū)崿F(xiàn)低功率因數且高精度的測量。

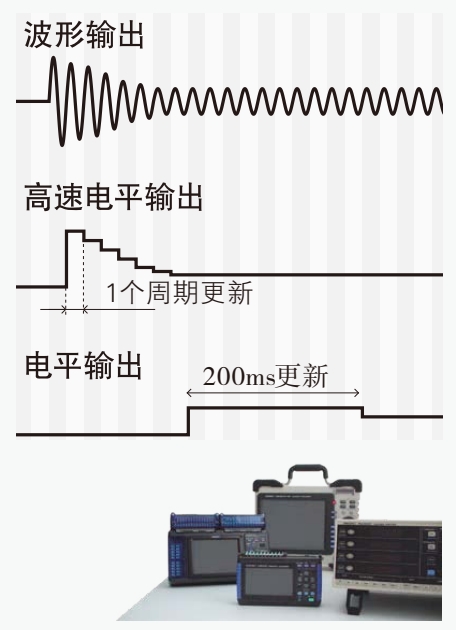

3種D/A輸出 (PV3335-02，PVV3335-04)

可將測量值以電壓的形式輸出至數據記錄儀和存儲記錄儀中。除瞬態波形輸出、電平輸出外，還具備基波每1個周期的高速電平輸出*。在切割和拋光刀具的監視等使用功率的設備分析發揮作用。

*電壓、電流的話，每個周期更新輸出的僅限45~66Hz的信號

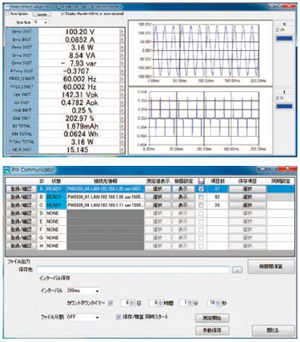

PC通訊軟件

若使用免費提供的軟件，無需編寫通訊程序也能通過計算機控制。計算機能夠進行數據保存、波形顯示、效率運算*等。

對應LAN/RS-232C/GP-IB等。

*要進行效率運算需要2臺以上的PW3335。

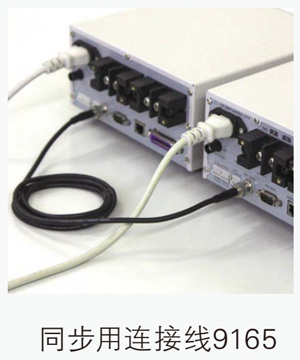

最多8臺同步控制

用于電源設備的輸入輸出效率、多臺設備單個間的比較、生產線的同時并聯試驗中。實現確保同時性的測量，可用PC軟件進行效率運算。PW3336/PW3337系列也可以同步。

30A以上用傳感器測量的

最高精度為±0.26%(PW3335-03、PW3335-04)

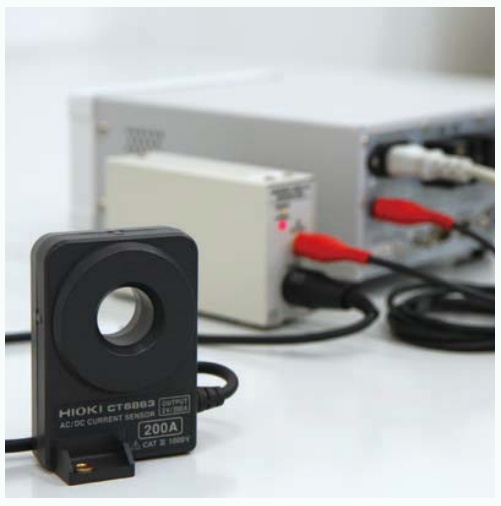

若使用選件中的電流傳感器，則可最大輸入AC5000A。通過使用AC/DC高精度閉口型傳感器，可進行最高精度 ± 0.26%的準確測量。

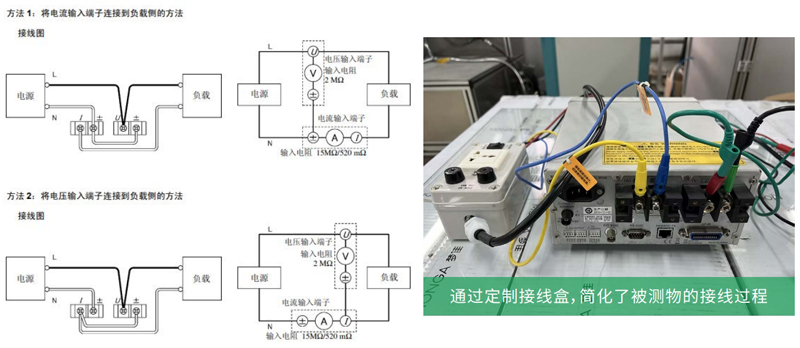

功率計PW3335接線示意圖：

*日置可根據客戶所需不同的接線方式定制接線盒，以簡化接線過程。

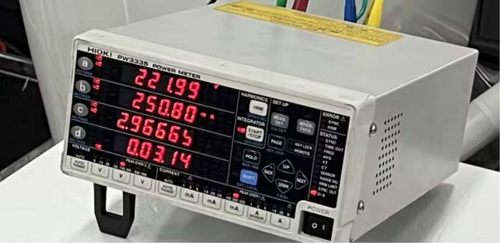

圖中所測試參數從上至下依次為電壓（V）、電流（mA）、能耗（W·h)、計時。針對標準中各時間點要求執行的動作，基于儀器累計測試功能，工程師能夠快速掌握各步驟的執行時機而無需再借助外部計時工具，完成一個單位周期的測試后，讀取屏幕中顯示的能耗數值，協助工程師高效地完成檢測報告，并根據產品能耗為其分級。

相關標準

GB38448-2019《智能坐便器能效水效限定值及等級》附錄A.2中對于單位周期能耗試驗的規定如下：

將智能坐便器按照說明書安裝至正常使用狀態，并運行臀洗模式 2 個周期，之后在要求的環境溫度下放置1 h,達到穩定狀態后,按照以下步驟進行試驗:

a）測定開始;

b) 60 s 時著坐(著坐感應器開);

c) 150 s 時臀洗開始;

d) 180 s 時臀洗結束;

e) 210 s 時離坐(著坐感應器關),蓋板關閉;

f ) 繼續放置至1.5 h,并記錄 1.5 h期間的耗電量。

再次重復以上步驟,取 2 次的平均值,帶漏電保護裝置的試驗值乘以系數 0.97。

根據GB38448-2019，智能坐便器能效等級分為3級,其中3級能效為最低。各等級智能坐便器的單位周期能耗應符合下表的規定：

測試能耗的最主要目的就是節能，作為減少二氧化碳排放的有效途徑，是推動低碳發展的主要手段。例如變壓器、變頻器及開關元件等電源轉換裝置要盡可能降低損耗，各類電源和用電器則要求做到運行和待機時的低能耗，國家也針對不同產品制定了相關能耗指標，依據能耗對產品進行分級。能耗和損耗能夠直觀體現出單位時間內用電器效率，高效節能的用電器不僅能夠為企業節省了開支成本，也利于推動綠色低碳發展。
