某檢測機構客戶擁有食品、日用消費品、家具、建筑材料、電器能效與安全、智能電網分布式電源裝備等9個國家產品質量檢驗檢測中心。取得國家實驗室認可和資質認定的近7000項檢驗對象的檢測、校準能力，涉及超過1萬項標準、規程。每年出具各類檢測報告和計量證書40余萬份，單位規模和綜合實力在國內省級質檢機構中處于領先地位。

①GB38448-2019《智能坐便器能效水效限定值及等級》規定了智能坐便器的能效水效限定值及等級、技術要求和試驗方法。

②“Pt100”鉑金電阻在0攝氏度時阻值為100歐姆，其阻值會隨著溫度上升增長，曲線為一條近似勻速增長的拋物線。

數據采集儀LR8450-HR

是一款針對高低溫試驗箱 & 計量的高分辨率特制版本數據采集儀，符合國家計量JJF1101-2019環境試驗設備溫度、濕度參數校準規范。相比LR8450，其增加了-80°C~300°C量程，測量分辨率提升至 0.01°C，適用K型熱電偶（可測量溫度范圍-200°C~1350°C）、T型熱電偶（可測量溫度范圍-200°C~400°C）以及“Pt100”鉑金電阻（可測量溫度范圍-200°C~800°C）。

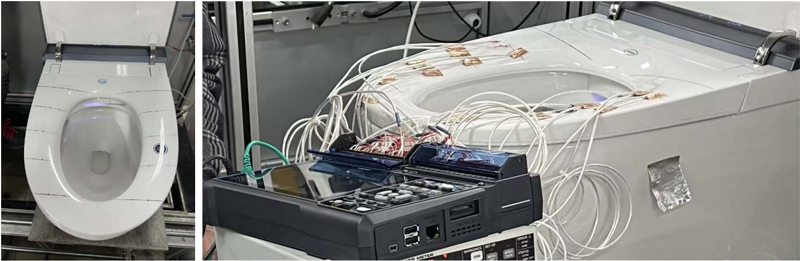

在0~100℃范圍內，“Pt100”鉑金電阻擁有更高精度，因此本測試中采用“Pt100”鉑金電阻代替常用的K型熱電偶。以下為熱電阻的安裝過程：

、

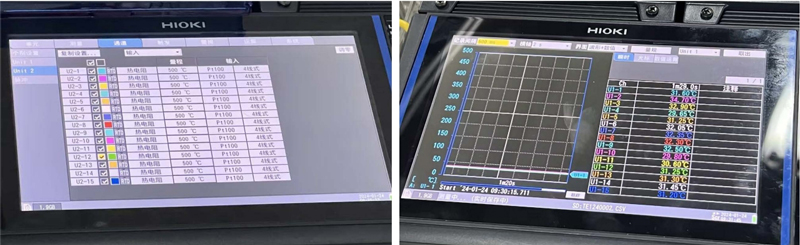

在數據采集儀LR8450-HR【通道】界面將輸入設置為【熱電阻】并選擇量程與熱電阻種類后，開始采集。

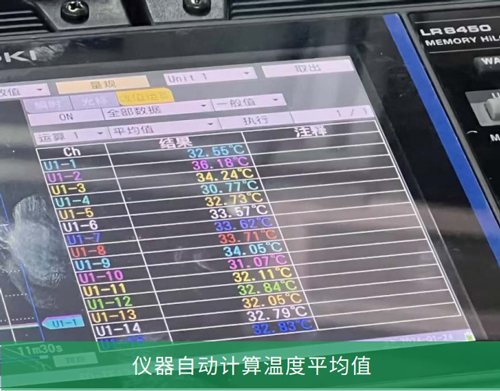

LR8450-HR可通過鋰電池供電，配備顯示屏，能夠長時間記錄，內置豐富自定義功能，在測試現場即可根據需要快捷地查看測試數據及變化趨勢。儀器自帶數據和波形運算功能，除標準中規定的算數平均值外，最大值、最小值、p-p值等均可由儀器自動計算得到并顯示，支持根據通道設置不同數值顯示，幫助檢測人員直觀地確認測試結果。

相關標準

GB38448-2019《智能坐便器能效水效限定值及等級》，附錄A.7中對于坐圈加熱功能試驗的規定如下：

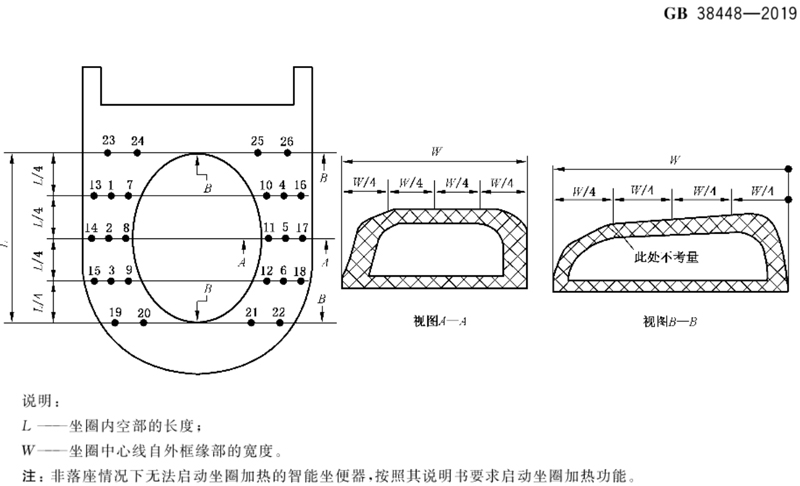

按下圖所示布置熱電偶,使用尺寸為 10mm×10mm的鋁膠帶覆蓋熱電鋁膠帶與熱電偶應緊密貼合,中間不得有氣泡，膠帶中心為熱電偶頂端點，且除鋁箔膠帶覆蓋外的熱電偶導線應豎立離開坐圈表面。

試驗環境溫度控制在（23±2）℃，測試坐圈溫度時,著座感應裝置不能導通，將智能坐便器坐圈加熱置于溫度最高模式,接通電源,打開便蓋,非落座情況下,啟動坐圈加熱功能,保持無風環境,15min 后測定所有溫度測定點(不包含電容接觸感應區域)坐圈溫度。每個點隔2min測量1次,共測量5次,取5次算術平均值計為該測試點的坐圈溫度。

熱電偶和鉑熱電阻

作為目前多點實時測溫最常用的方式，具有測試便捷，成本易控制的特點，已普遍應用于各個行業。鉑熱電阻精度高，抗干擾能力強，但是測試溫度范圍小，成本高，且需要電流源激勵；熱電偶測試溫度范圍廣，成本低，但精度略遜于鉑熱電阻?，F(xiàn)有的大部分便攜式數據采集儀雖能夠滿足多通道測試的應用場景，但分辨率仍然有所限制，日置LR8450-HR根據高低溫試驗箱&計量的需求研發，溫度分辨率達到了0.01℃，既能夠滿足多通道的測試需求，也實現了高分辨率下的測試。
