某外資工業制造行業客戶成立以來已有100年，分支機構遍布亞洲、歐洲、南北美洲，在中國已設立近20家分公司。產品種類涉及各種繞線類電子器件、適配器、電子產品用化學材料、焊接設備等。

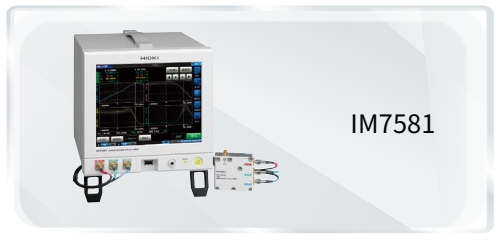

阻抗分析儀IM7581

搭載LCR測量、掃頻測量和連續測量三種測量模式，測量頻率范圍100kHz~300MHz，測量時間最快0.5ms，基本精度±0.72%rdg.。配備比較器、接觸檢查、等效電路分析和相關補償?shù)裙δ堋?/p>

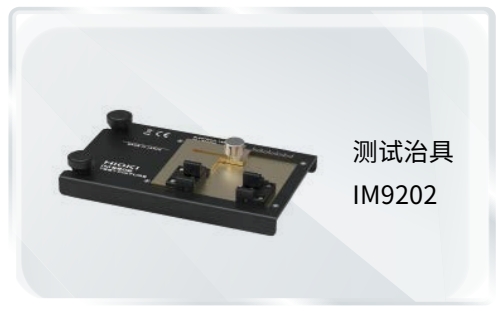

測試夾具IM9202

是一款適用于帶引腳元件或SMD（貼片元件），測試頻率范圍為DC~600MHz的高頻阻抗測試夾具。避免了高頻下各種不確定的干擾因素對測試值造成的影響。推薦與測試夾具臺IM9200、校準套件IM9905以及適配器IM9906搭配使用。

如實測現場中所示，考慮到被測物規格，如引腳間距等標準治具無法滿足的情況，可以自制或由日置定制夾型治具（建議在測試頻率小于100MHz的條件下使用）。

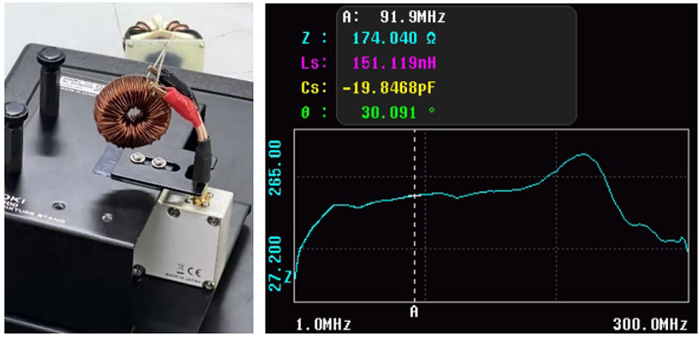

共模電感阻抗掃頻測試曲線

*將同側的引腳短接，實現三相共模電感的測試。

差模電感阻抗掃頻測試曲線

共模/差模電感的測試目的往往是將測試結果與理論設計值進行對比，評估不同頻率信號的傳輸性能。

*測試結果需結合客戶在進行元器件設計時的具體需求來自行比對。

儀器在測量前的通用校準設置：

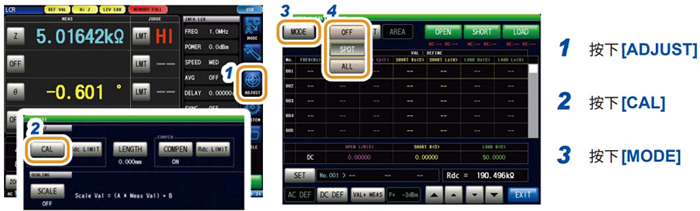

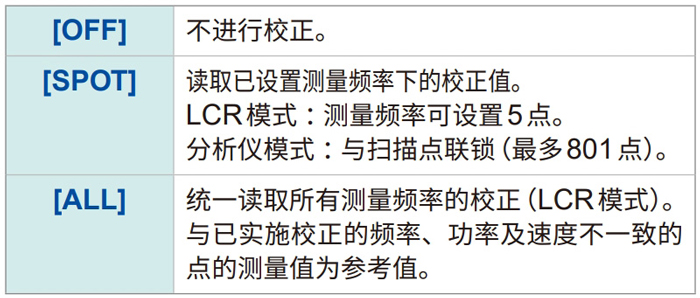

4 選擇校正方法

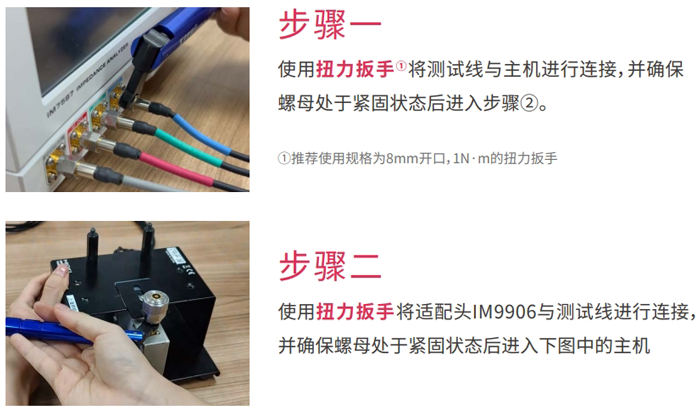

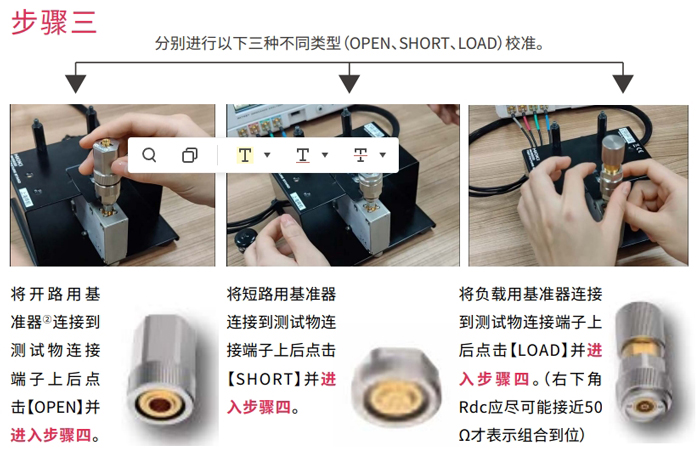

②各基準器配件均包含在校準套件IM9905中，可根據需求進行選配。適配頭與基準器的組合技巧：

將適配頭逆時針旋轉出螺紋，再將基準器②對準螺紋順時針旋轉將二者鎖緊。

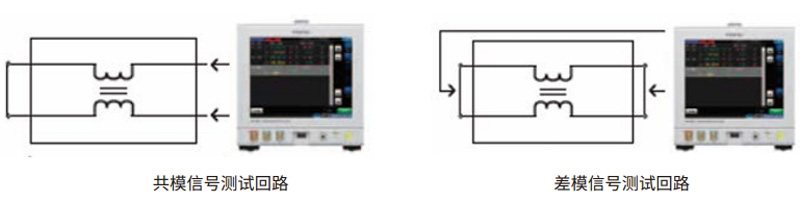

共模信號&差模信號

共模信號指的是幅度相等、相位相同的信號。共模測試目的一般是通過諧振點（或阻抗變化曲線）評估能否濾除（衰減）特定頻率的干擾信號；差模信號指的是幅度相等、相位相反的信號。差模測試目的一般是通過阻抗變化曲線評估特定頻率的目標信號（客戶真正想要的電氣信號）能否無損傳輸。

電感的諧振頻率

電感在諧振頻率之前呈現感性特性（阻抗隨頻率升高而增加），在諧振頻率之后則呈現容性特性（阻抗隨頻率升高而減小）。在高于諧振頻率的頻段，電感將不發揮其作為電感的作用，因此通過對電感進行掃頻測試，找到諧振頻率（俗稱諧振點），能夠幫助更好地對電感特性進行分析。

日置阻抗分析儀產品線

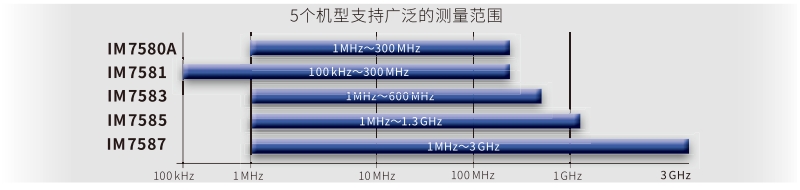

日置的阻抗分析儀可測試頻率范圍覆蓋1mHz~3GHz。根據不同頻段，儀器分別使用電橋法和射頻I-V法兩種測試原理。

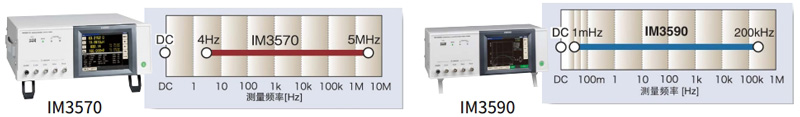

阻抗分析儀IM3570、IM3590采用電橋法測試原理，適用于低頻范圍（100MHz內）的測試。

阻抗分析儀IM7580系列采用RF I-V法，即射頻 I-V法測試原理，

適用于中高頻范圍（約1MHz-3GHz）的測試。

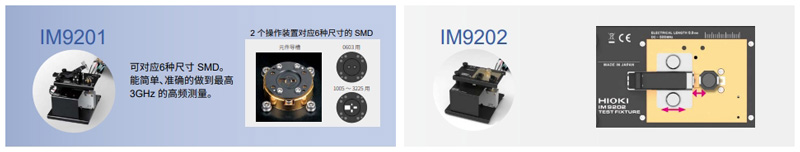

此外，日置為貼片封裝或帶有引腳的元器件的高頻阻抗分析開發了專用測試治具IM9201&IM9202，進一步確保高頻下測試的準確性。
