某半導體行業客戶，從事功率半導體覆銅陶瓷載板以及載板制作供應鏈材料的集研發、制造、銷售。在中國多地以及日本、歐洲、馬來西亞設有子公司，產品廣泛應用于汽車，風電，高壓直流傳動裝置等對性能要求嚴苛的電力電子及大功率電子模塊上，目前銷售網絡已覆蓋全球近20個國家。

*相關測試治具和軟件可通過日置（上海）科技發展有限公司根據客戶需求進行研發制作。

該工裝通過片狀電極上安裝的導電海綿與被測物進行接觸后測試，而非電極與被測物直接接觸，避免了由于基板存在翹曲導致無法完全接觸的情況，確保能夠測試到基板表面所有位置的耐壓情況。測試過程中，只需進行更換被測物的操作，就能夠連續進行測試并自動記錄測試結果。

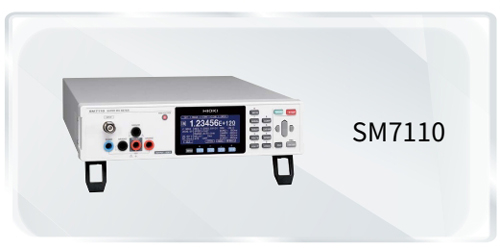

高阻計SM7110

電阻顯示范圍為1×103 Ω ～2×1019 Ω，最大測試電壓DC1000V?？蛇M行最快6.4ms的高速測量，可自定義測試前的充放電以及測試后放電時間。

高阻計SM7420

是一款適合安裝在自動化設備中的4ch微小電流信號專用測試設備，最小量程為20 pA (分辨率 0.1 fA), 精度±(2.0% of rdg. +30 dgt.)；最大量程2 mA(分辨率10 nA),精度±(0.5% of rdg. +30 dgt.)。

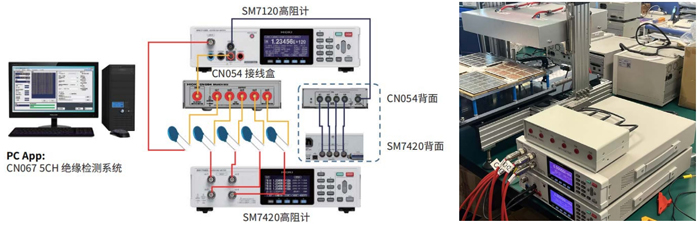

測試系統結構

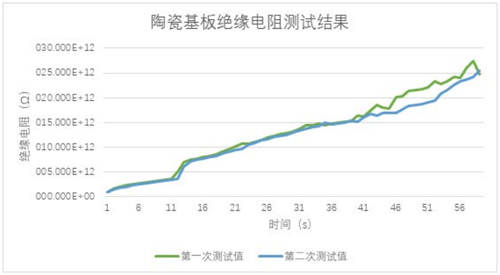

如圖所示，我們選擇其中一條通道對連續兩次測試數據進行對比。60秒內數據呈持續上升趨勢。且經過 放電后，第二次測試的結果與第一次接近，高阻計SM7110測量的數據重復性良好。

*關于絕緣電阻的合格標準、測試時間、速度以及充放電時間需由客戶內部比對后自行規定。

陶瓷基板的特點及應用

陶瓷基板主要對元器件起到機械支撐保護和電氣互連的作用，因其優異的導熱性、導電性、絕緣性以及載流能力，已成為重要的電子封裝材料，特別是功率模塊（IGBT）和集成電力電子模塊中，在光伏、汽車、及部分電子產品中均有涉及。

介電吸收

絕緣物體可由電阻成分和電容成分并聯組成的等效電路圖來表示。通過施加直流電壓，在被測物的容量成分中，就會發生對應了施加電壓和靜電容量的電荷充電現象。充電結束后，將不再有直流電流流過電容分量，只會流過被測物的電阻分量。這就是流過被測物(電介質)的泄露電流。

因此為了更好地評估案例中客戶的陶瓷基板，采用電壓施加1分鐘后的電阻值為該被測物體的絕緣電阻值。在許多標準中，該絕緣電阻值被稱為【1分鐘值】，并被廣泛采用。

多次連續測量的場合

如上文中提到測量絕緣電阻的【1分鐘值時】，第一次測量的數值和第二、三次以及連續測量后的數值有時會不同，所以對于測量過一次的被測物，需要充分放電之后再進行測量。同樣地，測試結束后若不進行充分的放電，則被測物引腳間會存在殘留電壓，存在安全隱患。

電氣間隙和爬電距離

電氣間隙指的是兩個導電零部件之間或?qū)щ娏悴考c設備防護界面之間測得的最短空間距離。即保證電氣性能穩定和安全的情況下，通過空氣能實現絕緣的最短距離。

爬電距離則指沿絕緣表面測得的兩個導電零部件之間或?qū)щ娏悴考c設備防護界面之間的最短路徑。由于導體周圍的絕緣材料被電極化，導致絕緣材料呈現帶電,此帶電區的半徑，即為爬電距離。
