某電氣制造業客戶，致力于于電抗器、電容器等產品的研發生產，其公司位于上海市。企業通過ISO9001質量管理體系認證，并與上海某知名高校建立了戰略伙伴關系，其電抗器和電容器產品已獲得數項國家發明專利，一直保持在行業前端。

需要將該電抗器的實際測試數據與客戶處仿真數據（功耗、P、Q、PF等）進行比較。相關參數根據機械工業部標準JB/T  5346-2014（高壓并聯電容器用串聯電抗器）進行設計，對應國標GB1094.6-2011。客戶目前使用的某品牌功率計的測試結 果與客戶預期存在較大差異，且聯系售后支持難度大。綜合客戶預算和精度要求后，推薦使用電能質量分析儀 PQ3100進行測試。

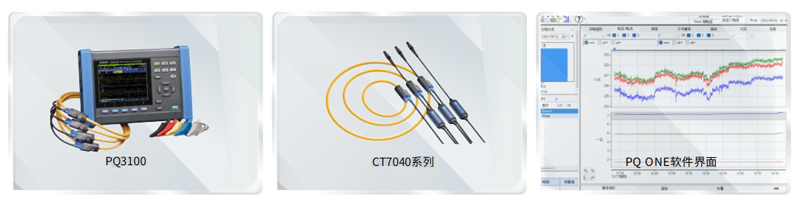

電能質量分析儀PQ3100搭配電壓線以及AC柔性電流鉗CT7040系列

● 電能質量分析儀PQ3100，符合國際標準IEC 61000-4-30 Ed.3 Class S（另有符合Class A標準的PQ3198型號）。測 試接線方式為單相2線～三相4線，主機可直接為原廠電流傳感器供電。儀器內為全漢化界面，能夠按照時序同時 測量電壓、電流、功率、諧波、閃變。在電能測試方面，記錄趨勢的同時會捕捉瞬間停電、電壓下降、頻率變化等所有 電源異常情況。通過應用軟件PQ ONE能直接導出符合GB標準的報告。

● AC柔性電流鉗CT7040系列，帶寬10Hz～50kHz (±3dB)額定測試電流AC600A/6000A，可測導體直徑： φ 100mm～φ 254mm（共3種），最高可對應10000A（45Hz～66Hz）的測試電流。

● 儀器：電能質量分析儀PQ3100 + AC柔性電流鉗CT7046 + 電壓線

● 測試參數：U、I、P、Q、S、PF等與功率相關參數

● 接線方式：3P3W3M

● 頻率： 50Hz

● 電流：40A

● 測試電壓：430V

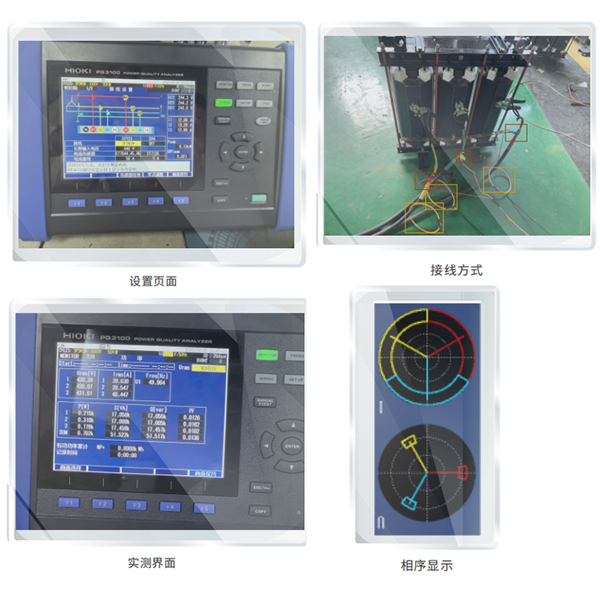

● 測試點位：電抗器輸入端（如“接線方式”圖所示，紅色方框和黃色方框內分別為電壓線以及電流傳感器固定位置）

測試目的是為了驗證設備實際性 能與仿真數據的一致性，根據客戶 仿真數據，該電抗器Q/S應大于等 于98.5%，即功率因數（PF）小于等 于0.015。

根據測試結果，如“實測界面”圖所示，該電抗器總功率因數為0.0136，符合客戶理論值，客戶對實測結果表示認可。
