某汽車行業的上市企業客戶自成立以來已超過20年，坐落于安徽，目前在中國多地設有產線和實驗室。致力于為消費電子產品、汽車領域產品以及企業通訊提供核心零部件。

問：我想要捕捉電動車充電座線纜在研發過程中通電和斷電瞬間的波形，以及長期測試過程中信號是否會出現異常，瞬間最大電流可能達到800A。

答：可以采用存儲記錄儀MR6000搭配高速模擬單元U8976以及電流傳感器CT6904A對信號進行捕捉和記錄，由于測試DC信號，將采樣率設置為100kS/s，目的是選擇適當采樣率實現更長時間的測試。目前許多主機廠客戶均在使用該方案。

問：后期將涉及電流、電壓、溫度的同步測試，能否也通過一臺設備實現？

答：存儲記錄儀MR6000采用模塊化設計，最多支持8單元32通道同時使用，通道間隔離，且各模塊具備不同功能，完全能夠應對多種信號同時測試的場景。

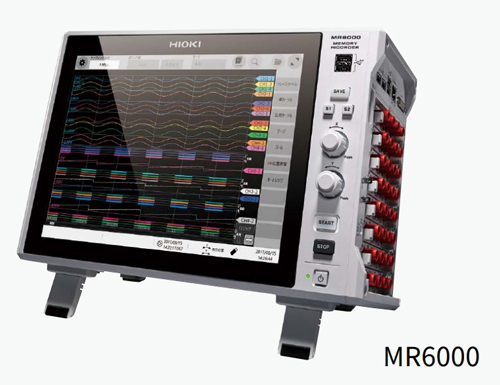

存儲記錄儀MR6000

存儲記錄儀MR6000是一款支持最快200MS/s采樣率的設備，最高分辨率16bit，最大輸入電壓DC1000 V/AC 700 V。采用模塊化設計，最多安裝8枚測試單元，測量電流、電壓、溫度、脈沖、應變、加速度等信號。儀器內存容量為1GW，可選最高320G的內置SSD，支持一邊測量一邊保存。此外，儀器配備觸摸屏及Windows 10系統，提升操作便捷度。

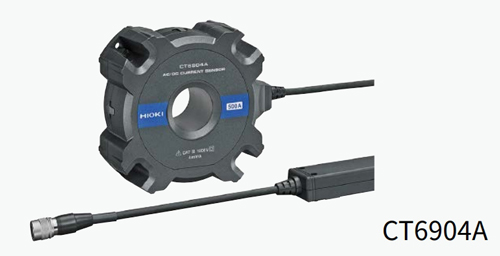

AC/DC電流傳感器CT6904A

一款可兼顧高級別測量頻帶和精度的閉口型電流傳感器，頻帶DC～4 MHz (相位 ～1 MHz)，額定電流 AC/DC 800A，最大±1200A peak，φ 32 mm。

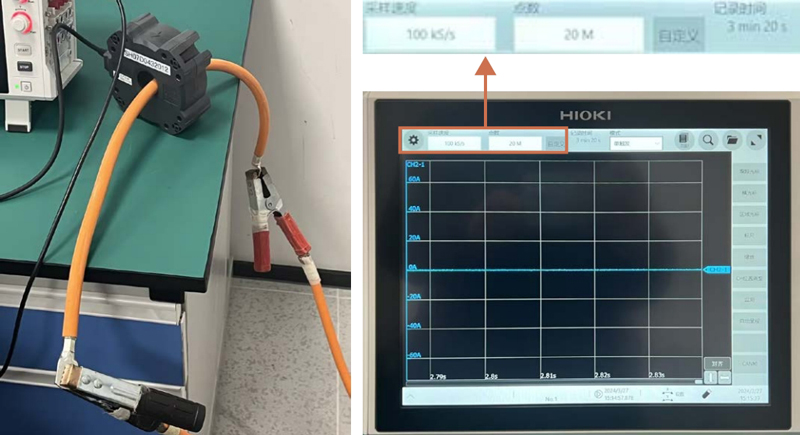

測量前的設置

完成接線后，在存儲記錄儀MR6000中設置采樣速度以及采樣點數，儀器將在右側自動顯示該條件下可記錄的時間。

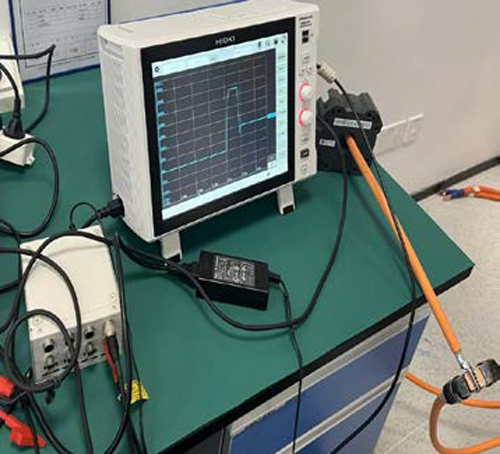

測試結果

通過可編程電源，提供瞬時20ms的電流上升波形，電流峰值為280A，用于模擬產生沖擊電流的情景，驗證MR6000能否準確捕捉到短時的電流波形。

通過右圖的波形驗證得到，存儲記錄儀MR6000準確地還原了電源輸出的信號，精確捕捉到了電流上升波形，且能夠在測試結束后再進行波形和數據的分析處理。

存儲記錄儀與示波器的區別

存儲記錄儀與示波器的不同在于以下幾點：

● 示波器通道內部往往共地，多通道的示波器成本也通常較高；日置的存儲記錄儀支持最多模擬108ch~模擬96ch+邏輯48ch輸入通道（使用MR8740T時），且通道間最高可實現1000V隔離，可同時測量多種不同信號。

● 存儲記錄儀的存儲深度更深，可由低到高選擇不同的采樣速率，實現長時間進行記錄并保存大量數據，且不會在記錄和保存時產生死區（丟失數據）。

● 對于高頻的信號，超出存儲記錄儀的帶寬后，存儲記錄儀無法完整還原準確波形，僅可使用示波器。

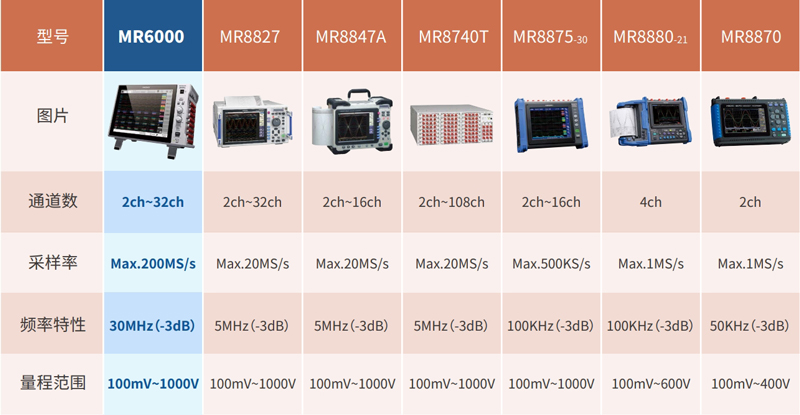

日置存儲記錄儀產品線

捕捉電流上升瞬間波形的意義

給負載通電的一瞬間，一般會有大電流產生，稱之為沖擊電流。沖擊電流往往會給電路帶來一定危害，過高的電流導致電路中元器件燒毀，影響電路的整體壽命。因此在研發階段捕捉?jīng)_擊電流并進行分析，便于研究如何抑制沖擊電流，提高后續產品的整體素質。

關于【電流循環測試】

電流循環測試的一個循環周期為1008小時（42天），該實驗屬于加速老化試驗，一般是對車輛預期使用壽命上的接線端子進行仿真試驗，通過對線纜施加標準的電流電壓和負載時間，進行連續或間斷循環通電測試，并檢測負載模式下的溫度變化是否滿足標準。故往往需要一臺能夠長時間記錄的設備，并將電壓、電流、溫度于同一顯示界面中在時間同步的條件下進行測試。
