某消防器材客戶，企業成立已超過65年，是一家大型綜合性消防高新技術企業。具備承擔大型和特大型項目的消防工程設計能力，完成了多項國家高新技術產品產業化推進項目和重點新產品項目。

問：我想要長期監控空間中的氧氣濃度，需要一臺設備與氧濃度傳感器搭配使用，記錄氧氣濃度變化數據和趨勢。

答：使用數據采集儀LR8450搭配電壓/溫度單元U8552即可滿足以上需求，數據采集儀LR8450搭配電壓/溫度單元U8552，可與模擬電壓輸出型傳感器相連接，通過轉換比功能，能夠?qū)崿F(xiàn)任意物理量的測量與顯示。

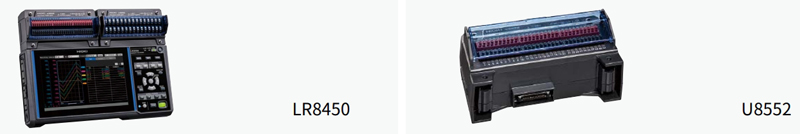

數據采集儀LR8450

內置鋰電池供電，最多連接各類有線單元共計4個，最大通道數120ch，可長時間記錄。能夠測量電流、電壓、溫濕度、應變、壓力、CAN等多種信號；最快以1ms采樣率測量各種傳感器的輸出電壓；根據測試需求，配有7種測量單元及對應無線型號可選。儀器配備實時保存功能，測試數據可保存在外置存儲媒介中。

電壓/溫度單元U8552

可進行電壓、溫度、濕度的測量。單個模塊配備30ch，20ms采樣間隔，使用通道數為15個以內時是10ms。

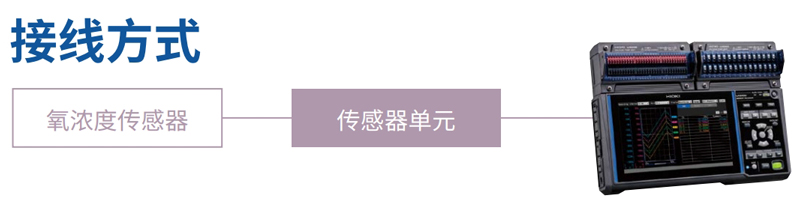

【傳感器單元】的作用是將氧濃度傳感器輸出的電流信號轉換為電壓信號（傳感器本身無法輸出電壓信號），并同時為傳感器供電。使用該方案時，傳感器單元需另外配置。

測量前的設置

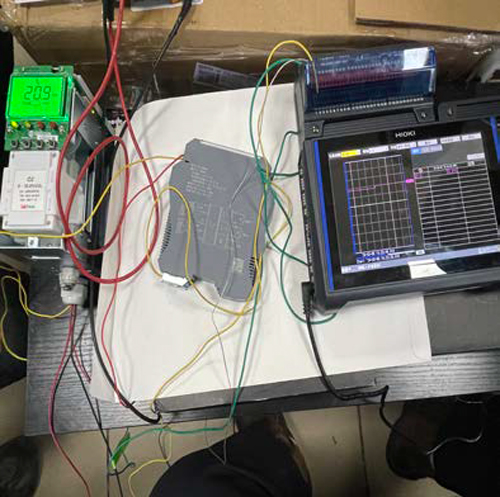

將氧濃度傳感器與數據采集儀LR8450連接后，通過設置對應通道的轉換比，將傳感器單元輸出的電壓信號轉換為氧濃度進行顯示。此外，由于氧氣濃度變化相對緩慢，在需要長時間采集的場景下，采樣間隔推薦設置為1s。

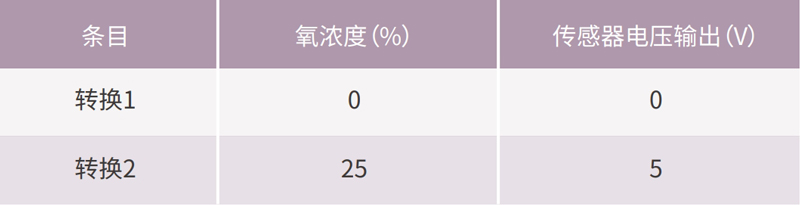

關于轉換比，常使用【兩點法】設置，該案例中氧濃度與電壓的對應關系如下：

測試結果

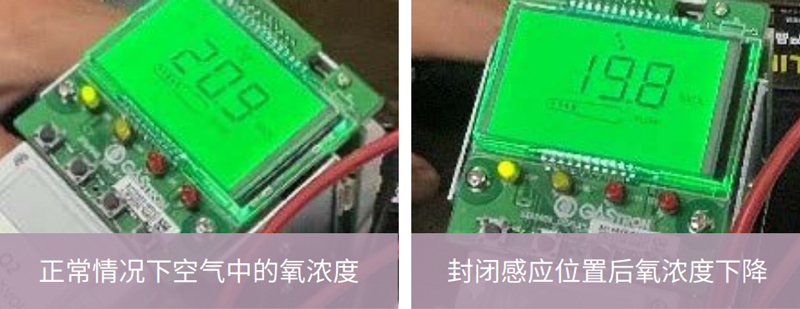

下圖為正常情況下空氣中的氧氣濃度以及封閉感應位置時（模擬氧氣濃度降低的情景）的傳感器顯示對比。

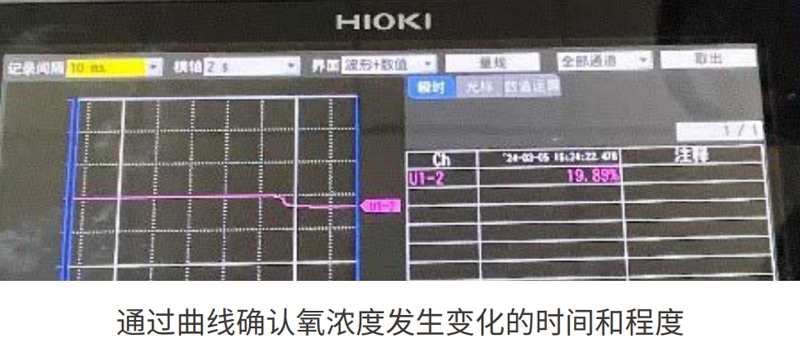

我們?cè)儆^察數據采集儀LR8450中顯示實測數據以及長時間測試下的曲線，均與傳感器顯示表現一致。通過將傳感器接入數據采集儀LR8450，并連接外部存儲媒介后，即可實現氧氣濃度數值和變化曲線的長期監控和數據記錄。

為什么要測試氧氣濃度？

一般情況下，空氣中的氧氣濃度約為21%VOL，我們將19.5%VOL~23.5%VOL認定為正常范圍，否就就可能對人體健康造成影響。氧氣濃度異常的危害不僅于此，于消防而言更有重要的意義。舉一些例子，在高于23.5%VOL的情況下，會使得某些物質發生劇烈燃燒；正常環境下不易燃燒的物質，在高氧濃度環境下幾乎都會變?yōu)榭扇?；防火服在氧氣濃度高的環境下無法再起到保護作用。因此在一些消防器材的研發環境中，需要長時間監控室內的氧氣濃度。

數據采集儀LR8450系列的周邊配件

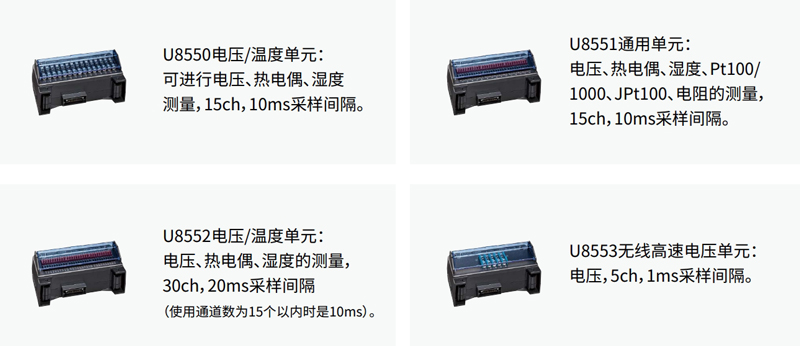

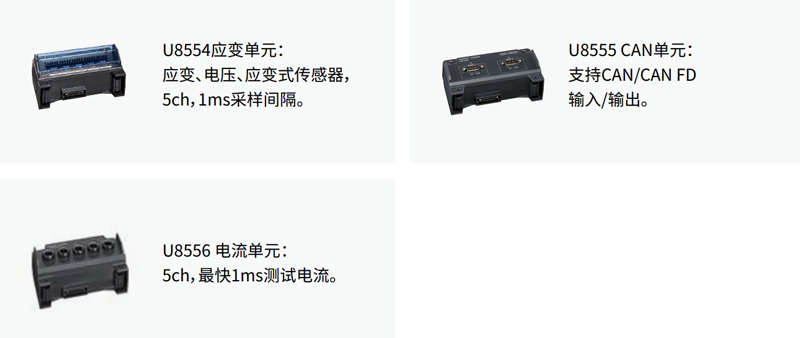

LR8450共配有7種測試單元以及相應無線版本（需搭配LR8450-01主機使用），可根據測試需求進行自由搭配。

*以上僅列舉直連測試單元，如需更詳細信息可至日置官網進一步咨詢。
