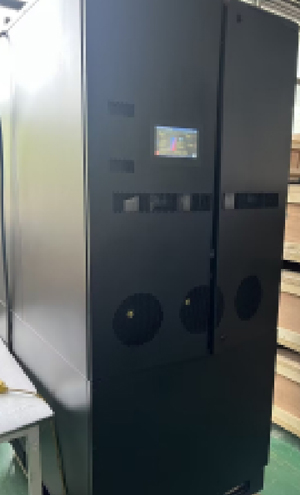

某外資冷卻技術企業客戶，從事高性能計算機液冷系統的開發和服務， 冷液分配裝置的研發和制造。其產品主要應用于超級計算機和新一代數據中心， 可實現單機柜100kW的高密度運算，實現冷卻系統高效節能，降低數據中心整體PUE*。

*PUE：評價數據中心能效的關鍵指標，計算方式為：總設備能耗/IT設備能耗。

該液冷系統以三相形式進行供電，客戶需要測試輸入端電流、電壓以及功率。由于主團隊位于國外，因此需要頻繁與國外技術人員溝通測試情況。

客戶的痛點在于現場變壓器工作狀態不穩定，常常發生三相中的某相電壓驟降。此時工程師只能通過萬用表來逐相排查，效率較低且存在安全隱患。因此希望將一臺儀器掛在設備上進行長時間測試監控，能夠在測試的同時確認設備的供電是否發生問題。

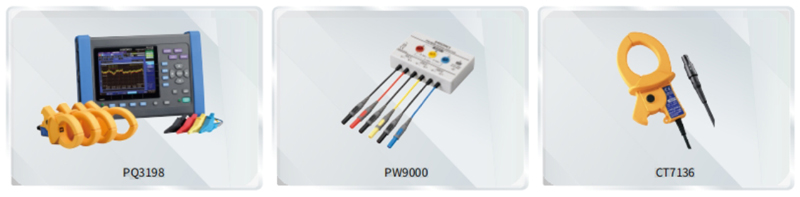

電能質量分析儀PQ3198搭配電流傳感器CT7136及電壓線

● 電能質量分析儀PQ3198符合國際標準IEC61000-4-30 Ed.3 Class A。測試接線方式為單相2線～三相4線，測試 頻率為DC、50-60Hz、400HZ。主機可直接為原廠電流傳感器供電。儀器內為全漢化界面，能夠按照時序同時測量 電壓、電流、功率、諧波、閃變。在電能測試方面，記錄趨勢的同時會捕捉瞬間停電、電壓下降、頻率變化等所有電源 異常情況。通過應用軟件PQ ONE能直接導出符合GB標準的報告。

● 電流傳感器CT7136：開口型AC 600A，φ46mm，頻帶：40Hz~20kHz，精度：±0.3 % rdg±0.01 % f.s.。CAT IV 600  V，CAT III 1000 V。

● 儀器：電能質量分析儀PQ3198 + 連接轉換器PW9000  + AC電流傳感器CT7136

● 接線方式：3P3W3M

● 電壓：三相交流480V

● 頻率：60Hz

● 測試參數：U、I、P

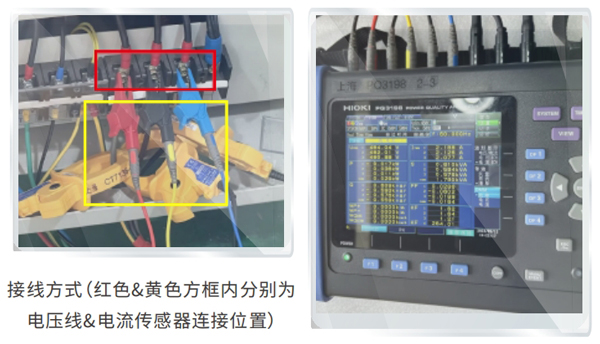

● 測試點位：變壓器輸出端（見“接線方式”圖）

● 測試時間：每一種工況5分鐘

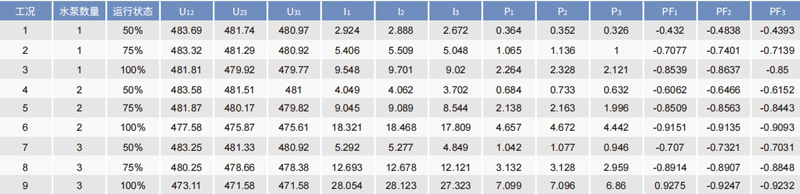

系統中共安裝有3個水泵，需要測試不同數量水泵以及它們分別 均位于50%/75%/100%運行狀態下的功率，共計9種工況，測試數據如下：

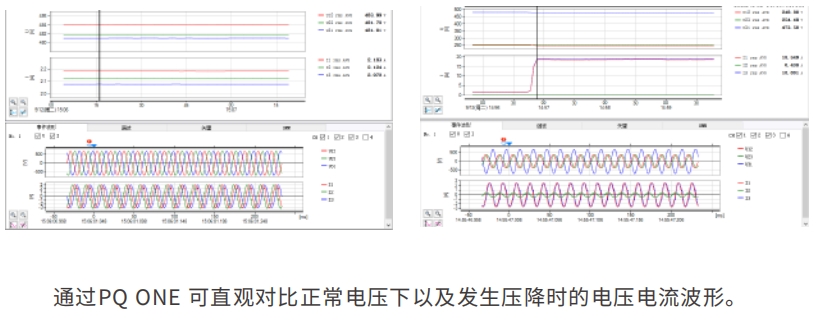

電能質量分析儀能夠?qū)崟r準確顯示每一相的各參數并長時間記錄， 測試完成后，通過將測試數據導入PC端軟件PQ ONE，可進行直觀的 數據分析并導出波形圖。

此外軟件能夠生成不同語言的報告，因此對客戶來說可直接向其國外的工程師團隊提供英語報告供其進行分析，將關于測試的溝通交流變 得更高效。圖中為生成報告時可選擇的顯示項目。
