某外資制造企業客戶，公司主要業務為空調以及電路板、電機部品的開發，制造，銷售和服務，已成立超過85年。 其在亞洲、歐洲、中東和非洲、北美、大洋洲、南美均設有分公司，全球年銷售額超過120億人民幣。

測試場景為產線，被測物為空調外機的基板，在組裝前需要模擬基板上各元件的工作情況并檢測是否符合出 廠要求。在產線上進行測試，需要快速判定被測物的多項指標，因此測試系統的便捷和高效成為了關鍵因素。

如何在產線上快速進行功率檢測？

受產線的測量條件限制，體積小巧、測試功能多樣、能夠?qū)崟r(shí)傳輸測試數據的測試設備成為了產線集成商 的普遍需求。日置交直流單相功率計3334配有RS232及GP-IB通訊接口，可實現測量數據實時向上位機傳 輸，完美對應客戶的測量需求。將3334通過RS232或GP-IB接口實現與上位機的通訊，在電腦的程序中實 時顯示測試值并通過客戶自行編程實現對測試結果的判定。為被測物供電后，模擬空調外機的實際工作 情況，測試被測物的電流，功率等參數是否符合良品標準。

交直流單相功率計 3334嵌入集成測試系統使用

（電腦+交流電源+接線盒+定制工裝）

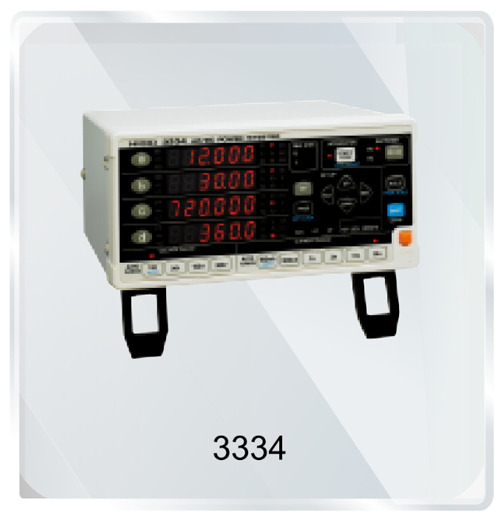

交直流單相功率計3334電壓量程：300V、電流量程：30A、功率量程：9kW，六位 數顯示，更新率：200ms，頻率特性：DC，45Hz～5kHz，精度為±0.1%rdg.  ±0.2%f.s. (DC), ±0.1%rdg. ±0.1%f.s. (45Hz ～ 66Hz)，配備RS232-C以及 GP-IB接口（3334-01）。

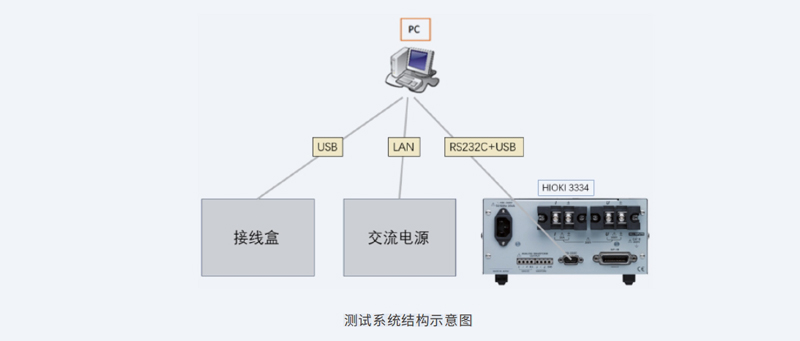

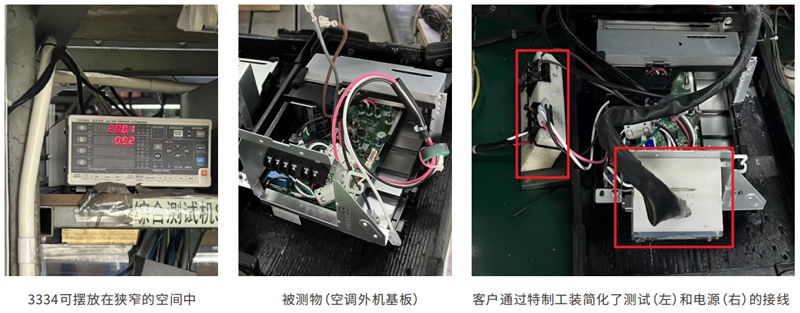

整套測試系統如下圖所示，所有設備直接連接電腦，并由電腦控制測試。其中接線通過接線盒連接特制的工裝進行了簡化，僅需人工連接端子以及電源即可實現半自動化測試。

● 儀器：交直流單相功率計3334 + 交流電源 + 定制工裝 + PC（電腦）

● 電壓：200V 頻率：50Hz

● 測試時間：55s

● 使用交直流單相功率計3334測試的參數：

● 電壓（V）、電流I（A）、有功功率P（kW）、功率因數PF（%）

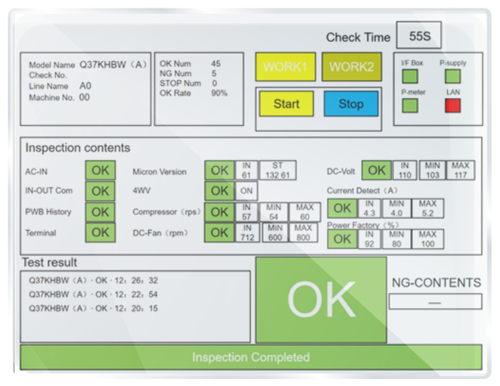

*相關控制指令由客戶預先自行集成至上位機。在確認被測物、 工裝以 及各設備均切實連接后，即可一鍵與3334建立通訊并執行測試。待測試 結束后，上位機界面中可顯示實時測量數據與判定結果(如下圖）
