4端子電阻測量法(所有電阻計)

返回上一頁
Q.
請告知4端子電阻測量法的測量原理(所有電阻計)
A.

為了可靠地測量較小電阻,采用 4 端子測試法。采用 2 端子測量時(圖1),測試線其自身的導體電阻會被加算到被測電阻上,從而造成誤差。4 端子測量(圖2)采用的是電流源端子(可供給恒電流)(HCUR、LCUR) 與電壓檢測端子(可檢測電壓下降)(HPOT、LPOT) 的結構。由于電壓計的輸入阻抗較高,因此與被測電阻連接的電壓檢測端子側導線幾乎不會流過電流,這樣就可進行準確的測量,而不會受到測試線電阻或接觸電阻的影響。

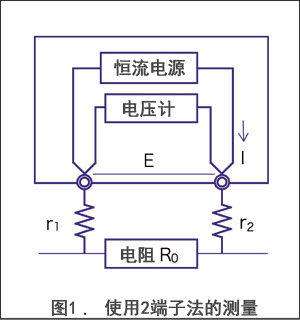

<圖1>

電流 I 流入被測電阻 R0、配線電阻 r1、 r2 中。因此,測量電壓可使用 E = I(r1+R0+r2) 關系式求出,結果值中含有配線電阻 r1、 r2。

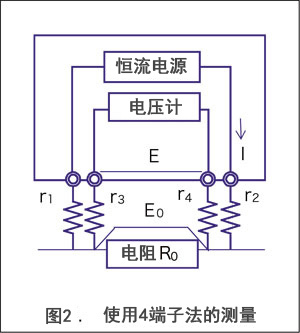

<圖2>

電流 I 全部流入 R0。因此,r3 和 r4的電壓下降為 0,測量電壓 E 與被測電阻 R0 兩端的電壓下降 E0 相等,測量電阻時可不會受到 r1 ~ r4 的影響。

※接觸電阻

接觸面的粗糙度和氧化膜、油、銹跡、灰塵等垃圾的附著造成接觸面產生電阻。

接觸電阻根據環境條件可達到幾Ω~幾十Ω,這個值一般不穩定,因此用萬用表等2端子測量是難以準確測量的。
