想知道電阻的測量方法！本文將介紹基本的電阻測量方法及注意事項。

電阻在電子設備電路中非常重要。如果電阻不合適，就會導致故障和其他問題的產生。然而，電是不可見的。要想知道電路中的電阻是否合適，需要使用專門的測量?jī)x器。

要測量電阻，需要使用測量?jī)x器，但應該要如何測量呢？本節將詳細介紹使用測量?jī)x器和萬用表測量電阻的方法。

■ 如何測量電阻

可以使用模擬萬用表或數字萬用表來測量電阻。無論使用哪種萬用表，您不僅可以測量電阻，還可以測量電流和電壓。只需一臺萬用表，即可用于多種場合。

但是，電阻測量并非是在測量回路內的電阻值本身。電阻值是通過電路中的電流和電壓計算得出的。當向被測物施加電流時，電路中會產生一個相對于被測物（電阻）的電壓（電壓下降）?？梢岳脷W姆定律通過電流和電壓來計算出電阻值。

因此，即使不知道電路中的電阻值，只要有電流和電壓的測量值，就可以計算電阻值。使用模擬萬用表或數字萬用表根據電阻測量原理，利用歐姆定律計算出電阻值。

■ 使用模擬測試儀測量電阻的方法

使用模擬萬用表測量電阻時，應先關閉被測電路的電源。將紅色測試線插入標有電阻符號的 + 輸入端子，黑色測試線插入標有 COM 的 - 輸入端子。

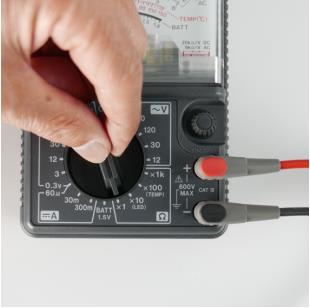

將開關轉到電阻擋，并將量程按鈕調至被測物的預估量程。

圖1	圖2

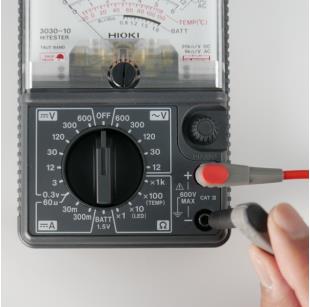

將紅、黑兩根測試線短接，旋“Ω”調零電位器，使指針指0 Ω后再測量。將紅、黑兩根測試線分別接觸電阻兩端進行測量，再讀取儀表上的指示值。

圖3	圖4

在電阻模式下，向測試線施加電壓可能會導致測量?jī)x器故障。此外，如果無法調零，這可能是模擬萬用表的電池電量耗盡。此時，請檢查電池電壓。

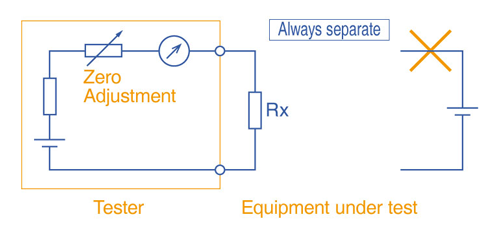

模擬測試儀的電阻測量電路

（測量電阻值時，必須要進行調零。（機械調零、電調零）隔離非常重要，因?yàn)槿魏斡须妷旱那闆r都是危險的。）

■ 使用數字萬用表測量電阻的方法

使用數字萬用表測量電阻與使用模擬萬用表測量電阻基本相同，而且非常簡單?；居梅ù笾孪嗤?，唯一的區別是模擬萬用表使用刻度上的指針顯示測量值，而數字萬用表則是在數字顯示屏上顯示測量值。不過，數字萬用表有兩種測量方法。

?2端子測量法

?4端子測量法

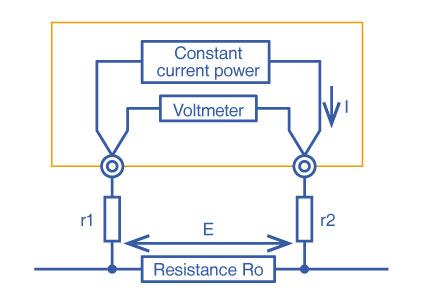

數字萬用表的電阻測量方法基本上都使用2端子測量法。該方法就是流過一定電流后通過電壓表來測量電阻值。模擬萬用表也是如此。不過，2端子測量法也有其缺點，即無法消除測試探頭和被測物之間的接觸電阻的影響.

2端子測量法

為了減小此影響，在測量之前需要將測試探頭短路后進行調零。

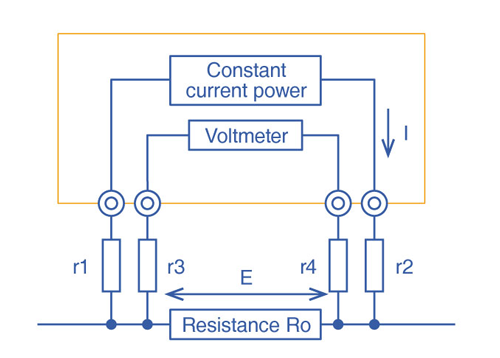

不過，即便如此也不能完全去除（誤差）。由此產生了四端子測量法。4端子測量法是通過使用4根測試線進行測量，這種情況下電流表的回路和電壓表的回路是獨立的。

4端子測量法

電線、繼電器、連接器和電池的內部電阻等許多不同的電阻需要測量，因此您需要一個適合的測量?jī)x器。在購買測量?jī)x器時，請選擇能夠滿足您所需的測量?jī)x器。

■ 電阻測量時產生誤差的原因

影響電阻值測量結果的不僅僅是測試線的接線電阻。主要的影響因素還有以下幾點。

?電動勢

?熱噪聲

?泄漏電流

?介質吸收

?摩擦噪聲

?外部噪聲

?溫度、濕度、風。

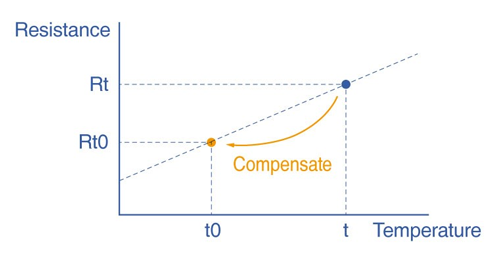

為降低溫度和其他因素的影響，電阻計還具有溫度補償功能，從電阻計上連接的溫度傳感器的溫度值中讀取和標準溫度之間的差值，補償測量的電阻值并顯示出來的功能就是電阻計的溫度補償功能。如果電阻的測量值不穩定，請先了解影響測量值的原因，再采取對應措施。

Rt = Rt0 ×{ 1 + αt0 × (t - t0) }

Rt：Actually tested resistance [Ω]

Rt0：Compensated resistance [Ω]

t0：Reference temperature [°C]

t：Current ambient temperature [°C]

at0：Temperature coefficient at t0

By using a temperature-compensated resistance meter,

you can automatically capture the temperature-converted resistance value.

（溫度補償型電阻計可用于自動讀取溫度變化的電阻值）

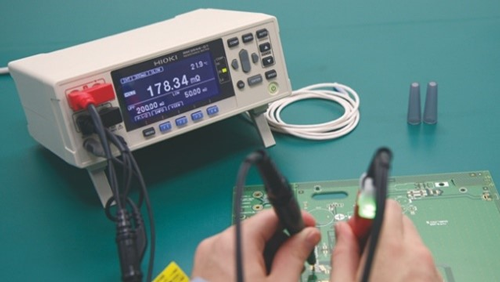

■ 4端子式電阻計可進行更精確的低電阻測量

模擬萬用表和數字萬用表不測量電阻本身，而是根據歐姆定律利用電流和電壓計算出電阻值。兩種儀器的用法基本相同。數字萬用表還可使用4端子測量法，提供更精確的測量。

不過，電阻值會受到許多外部因素的影響。如果測量值不穩定，應設法找出原因并加以解決。
