如何測量頻率？ 可測量的設備、測量方法及注意事項

日常生活中，很多人都說自己對電器的頻率并不了解。但是，有些電器有特定的兼容頻率，使用與產品不兼容的頻率用電可能會導致故障、火災和其他風險。

此外，在工業設備中，有設計為以固定或可變頻率運行的電氣設備。在這里，我們將以通俗易懂的方式介紹電氣測量中頻率測量方法的基本知識。

■ 掌握頻率，正確使用電氣設備

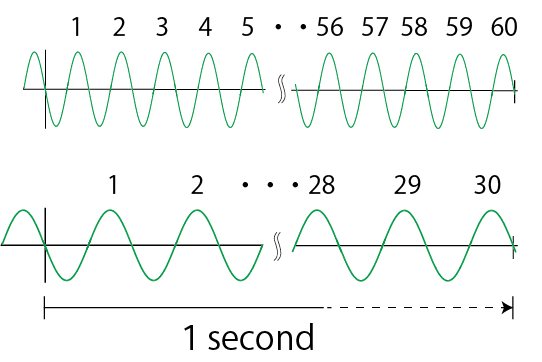

頻率 (Hz) 是指交流電在一秒鐘內正負信號交替的次數。例如，30 Hz時每秒有 30 個波，60 Hz時每秒有 60 個波，因此可以說，60 Hz時，正波 ? 負波之間的交替更為強烈。

電力系統的頻率是固定的，但由于電力系統日益復雜，人們擔心電能質量會下降，例如電力電子應用設備（主要是逆變器）的普及，以及分布式電源的日益協調，都可能因電壓異常和頻率波動而導致產品故障。

此外，“變頻器”是一種有效利用電能的典型技術，也可用作通過變頻控制電機速度的設備。 根據具體情況，可變頻率可控制轉數，從而實現高效運行。

■ 可以檢查頻率的設備

可測量頻率的設備有好幾種。

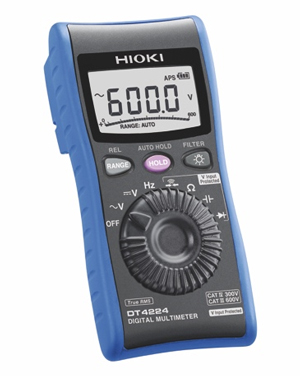

? 數字萬用表

這是一種在數字屏幕上以數值顯示測量頻率的測量儀器。由于顯示為數字，因此也有不易發生誤讀的情況等優點。另外，除了可以測量頻率之外，還有可以測量電流和電壓的數字萬用表等。

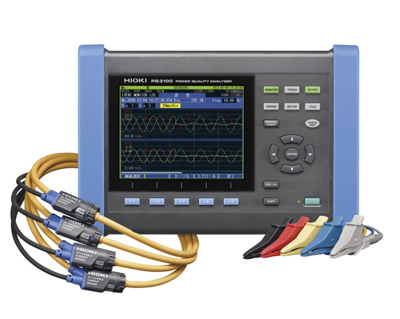

? 電能質量分析儀

電能質量分析儀可以測量頻率、電壓、電流、功率的值和波形，以確定受電和變電設備故障和電控設備故障的原因所在。

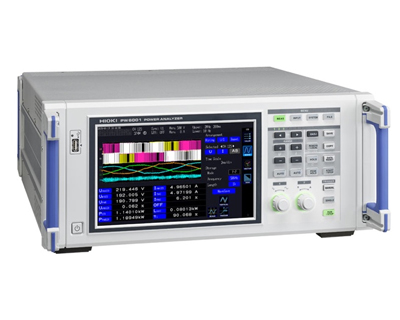

? 功率分析儀

功率分析儀除了用于測量變頻器輸出中占主導地位的基波頻率成分外，還可以高精度測量載波頻率成分等諧波頻帶內的電壓、電流和功率。

·示波器

示波器是一種可以觀察頻率波形本身的測量儀器。不僅可以測量頻率，還可以測量電壓。

除了頻率測量，很多人還傾向于說有可能測量電流或電壓，或者說他們從未測量過變頻器的頻率。因此，在下一節中，我們將介紹如何使用數字萬用表測量頻率。

■ 如何使用數字萬用表測量頻率

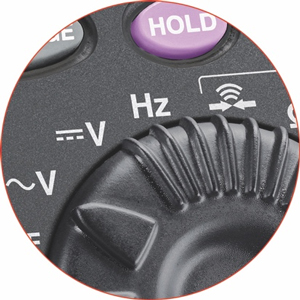

如果要使用數字萬用表測量頻率，請使用具有頻率測量功能的數字萬用表。使用時，首先調整至可以測量頻率的狀態。通過選擇功能開關等功能將測量項目設置為“Hz”，如果數字顯示部分為“Hz”，則選擇完成。

將紅色和黑色測試線插入頻率測量端子，就可以開始測量頻率了。 在大多數情況下，紅色表筆是帶有Hz符號的端子，黑色表筆是帶有COM符號的端子。 有些型號可以同時測量電壓和頻率，有在V端插入紅色表筆的情況。 請參閱各個數字萬用表的使用說明書后在進行插入。

之后，可以通過將測試表筆接觸想要測量的電路來測量電路的頻率。數顯部分會顯示測量時的頻率，確認后即可完成測量。

■ 測量頻率時的注意事項

數字萬用表可以輕松測量頻率，但在執行操作時需要記住一些注意事項。首先，確定測量功能是頻率測量（Hz），然后再搭上表筆。如果在不同的功能下用表筆接觸被測物，可能會導致故障。

此外，測量頻率時會有電流流過。即使是家用電源插座，也有 220V 的電壓，請務必注意不要觸電。此外，由于測量電路是通過旋轉開關切換的，如果在電阻范圍內輸入了錯誤的電壓，就會有很大的電流流入測量儀器，導致漏電斷路器誤跳閘或電弧等事故。。

■ 總結

您可能出于各種原因想要測量頻率，例如“設備維護”或“搬家到使用不同頻率的地區”。 在這種情況下，數字萬用表等測量儀器是必需的頻率測量設備。

數字萬用表是初學者也能輕松使用的儀表，推薦您根據自己的需求嘗試使用它來測試頻率。
