想知道電流探頭的使用方法？請先了解以下電流探頭的基本使用方法及使用注意事項。

由于電是不可見的，因此無法立即判斷有無故障發生。在某些情況下，日常需要進行電流測量，以防止發生故障，以及在發生故障時能及時查明原因?？梢允褂脭?shù)字萬用表、鉗形表和電流探頭等各種工具測量電流。

本文將通俗易懂地介紹電流探頭的基本使用方法和使用時的注意事項。

■ 電流測量的基礎知識

電流測量是電子設備測量中的基礎之一，在許多場合下都需要進行。不僅用于產品研發過程中的質量檢查，還用于檢查電子設備運行的維保工作，以及電子設備發生故障時電流是否正常的檢查工作。

由于各種各樣的用途，因此測量電流的儀器也多種多樣?？梢詼y量電流的儀器主要有以下幾種。

?數字萬用表

?鉗形表

?電流探頭（用示波器/記錄儀監測電流探頭的輸出電壓）

數字萬用表不僅可以輕松測量電流，還可以測量電壓和電阻。例如，它們種類多樣，既有大型臺式數字萬用表，也有專門用于隨身攜帶的卡片型數字萬用表。

許多人都熟悉數字萬用表及其使用方法。但在很多情況下，人們對電流探頭等其他測量電流的工具缺乏了解。

■ 無需切斷電路也能實現測量的電流探頭

電流探頭是示波器/記錄儀的選件測量功能之一。電流探頭最大的特點是無需切斷電路即可測量電流。使用普通萬用表時，必須切斷電路，并將萬用表和電路串聯起來才能進行測量。

然而，使用電流探頭無需切斷電路，這意味著與數字萬用表相比，電流探頭能在盡可能不影響電路的情況下進行更精確的電流測量。不過，“為什么只需夾住導線就能測量呢？”有些人可能會有這樣的疑問。

這是因?yàn)殡娏魈筋^通過各種方式來感應測量電流周圍產生的磁場。電流探頭種類多樣，如專門測量交流的探頭、交流和直流都能測量的探頭，在此不作贅述。此外，還有可連接示波器/記錄儀觀測波形的高靈敏度探頭。

■ 電流探頭的使用方法

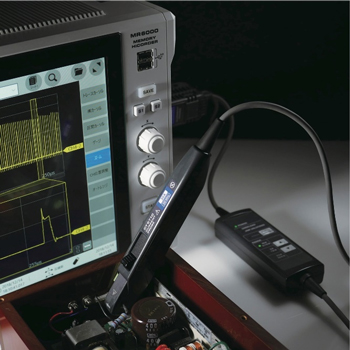

其實電流探頭的使用方法并不難。將電流探頭連接到示波器/記錄儀上即可進行測量。例如，HIOKI日置的存儲記錄儀使用的BNC接頭，只需輕輕一按即可取下，拆卸十分方便。 此外，有些型號還具有自動調零和消磁功能，只需長按按鍵即可實現，非常高效。

示波器/記錄儀的電流探頭包括交流/直流零磁通電流傳感器（霍爾元件方式）等，它通過將電流傳感器與霍爾元件相結合，可以測量直流電流。

這種電流探頭不僅可以進行直流和交流測量，而且線性度極佳，不受磁芯 B-H 磁性的影響。而且，還能實現較寬的頻率帶寬和較高的信噪比。另外，由于不存在勵磁電流干擾，因此測量過程中的整體干擾影響往往非常低。

■ 使用電流探頭的注意事項

電流探頭種類多，其中有用于測量大電流的電流探頭，也有用于測量極小電流的高精度電流探頭。一般來說，如果電流過小，波形往往會因受到干擾因素的影響而被掩蓋。在這種情況下，可嘗試將電路的電纜纏繞到測量的核心部分。波形可按繞組數比例顯示，以便正確測量。

除電流探頭外，HIOKI日置還提供一系列電流傳感器和其他產品。

例如，用于測量電流的鉗形傳感器可分為用于觀測波形的鉗形電流探頭、電流探頭和用于電平觀測的鉗形傳感器、AC/DC電流傳感器。

用于波形觀測的鉗形電流探頭的特點是頻帶較寬。

此外，探頭和傳感器都規定了每個頻段的振幅精度和相位精度，因此在選擇探頭和傳感器之前，必須明確自己要進行哪種測量。

■ 確認電流探頭的使用方法及注意事項之后再進行電流測量

測量電流時可選擇使用數字萬用表、鉗形表和電流探頭等測量儀器。電流探頭是示波器/記錄儀的一個選件，可以測量直流和交流電流。

此外，測量電流時無需切斷電路，因此能在盡可能不影響電路的情況下進行精確測量。請參閱本文介紹的電流探頭的使用方法和注意事項，并確保您選擇適合測量所需的電流探頭后，再進行電流測量。
