如何測量電壓？如果使用萬用表的話，那么誰都可以輕松測量

■ 概要

由于電壓肉眼不可見，因此無法確認“一眼就能看出有多少電壓流過電路”。但是，電子設備的電路都有一個正常工作的設定電壓才能正常工作，如果電壓過高，可能會導致產品故障或人身傷害。

此外，電壓過低也無法工作，所以電子設備出現問題時，就要檢查電壓是否合適。在這里，我們將詳細介紹測量電壓時萬用表的使用方法，以及使用時的注意事項。

■ 電壓測量需要萬用表

無論想測量什么，都需要一個測量儀器。例如“長度用尺”、“重量用秤”、“時間用時鐘”等，需要一個測量儀器來準確地測量事物。 因此，使用什么測量儀器根據“測量對象”而異。

這同樣適用于電壓測量。特別是，因為電壓是看不見摸不著的東西，所以與物質的測量相比，無法粗略估計。因此，電壓的測量需要用到萬用表。而使用萬用表的目的有以下幾點。

· 安全檢查

· 質量檢測

· 根據測量值進行預測

· 解決問題

· 適用性確認

通過使用萬用表測量電壓，可以徹底檢查電氣設備的狀況。

■ 萬用表的類型

雖然都叫做萬用表，但其實也有各種不同的類型。下面對主要的萬用表類型進行詳細說明。

?模擬萬用表

模擬萬用表是一種通過在刻度上擺動指針來做出感應判斷的測量儀器。由于可測量的項目簡單，因此具有“易用性”的優(yōu)點。 另一方面，缺點是儀器損耗較大。

?數字萬用表

數字萬用表是一種將測量結果以數字形式顯示，能夠準確確認數值的測量儀器。它們中的許多都具有多種功能，可以進行模擬萬用表難以實現的多功能測量、導通檢查、二極管檢查等。 某些機型可以將測量數據傳輸到電腦。還有另一個特點是儀器損耗較小。另外，根據整流方式不同，數字萬用表也有不同的類型。

在“平均值整流方式”中，將輸入波形作為正弦波處理，進行轉換并顯示測量結果。需要注意在這種情況下，如果波形失真，則測量誤差會變大。 另一方面，在“真有效值方式”中，轉換并顯示的是包含諧波成分的波形，因此可以顯示測量誤差較小的數值。

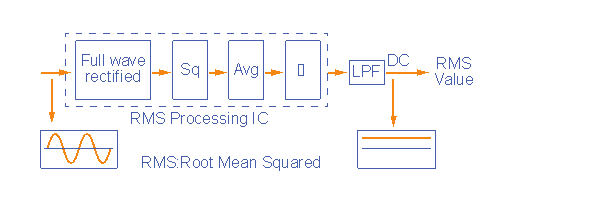

真有效值法是用均方根公式計算并顯示包含諧波成分的波形。

其他還有按照功能細分的類型，比如有無電流測量端子，帶有各種測量項目的高端機型和簡易機型。高端型號可在各種應用中實現高精度測量，但是價格也較高，因此建議購買適合自己測量目的的產品。

■ 萬用表的使用方法

在這里，我們將簡要介紹使用模擬萬用表或數字萬用表測量電壓的一系列步驟。

? 測量項目的選擇

許多模擬萬用表和數字萬用表往往是多功能萬用表，有多個測量項目。這時，先將旋鈕轉動到電壓測量的位置。在很多情況下，可以通過轉動旋鈕來更改測量項目。電壓測量是標記為“電壓”或電壓單位“V”的項目。 另外，如果在測量前進行調零，將能夠更準確的進行測量。

? 用測試表筆進行測量

有用于插入測試表筆的端子，將紅色和黑色表棒分別插入。黑色表棒的端子是通用的，但紅色表棒的端子因測量項目而異，因此務必將其插入用于電壓測量的端子進行電壓測量。

?讀取數值

在測量直流時，測試表筆紅色接正極，黑色接負極。在測量交流時，沒有正負關系。如果要測量電壓，在測試物兩端放上測試表筆，這樣便能測量到數值。如果是模擬型，看刻度和指針的位置讀取數值，如果是數字型，看數字讀取數值。

電壓測量可以選擇測量量程。如果您無法預測要測量的電壓，請從大量程開始，然后逐漸減小。如果是數字萬用表，有些機型帶有自動量程切換功能會更方便。

■ 電壓測量的注意點

使用萬用表測量電壓時，有幾個注意事項。

? 更改量程時請移開測試表筆

如果要更改量程，請將測試表筆從測量電路移開再進行更改。如果在連接測試表筆的情況下切換量程，則有發(fā)生故障的風險。

?表筆接觸時，請勿觸碰任何不必要的東西等

表筆接觸時，只接觸目標部位。如果不慎接觸到其他部位，不僅可能導致測試儀故障，也可能導致被測誤故障。

■ 推薦使用萬用表測量電壓

為了確認電子設備的安全性和質量，有時會需要測量電壓。測量電壓要用到萬用表，模擬型、數字型等具有各種功能的萬用表用起來十分方便。請參考本文介紹的使用方法，選擇適合自己測量目的的萬用表來測量電壓。
