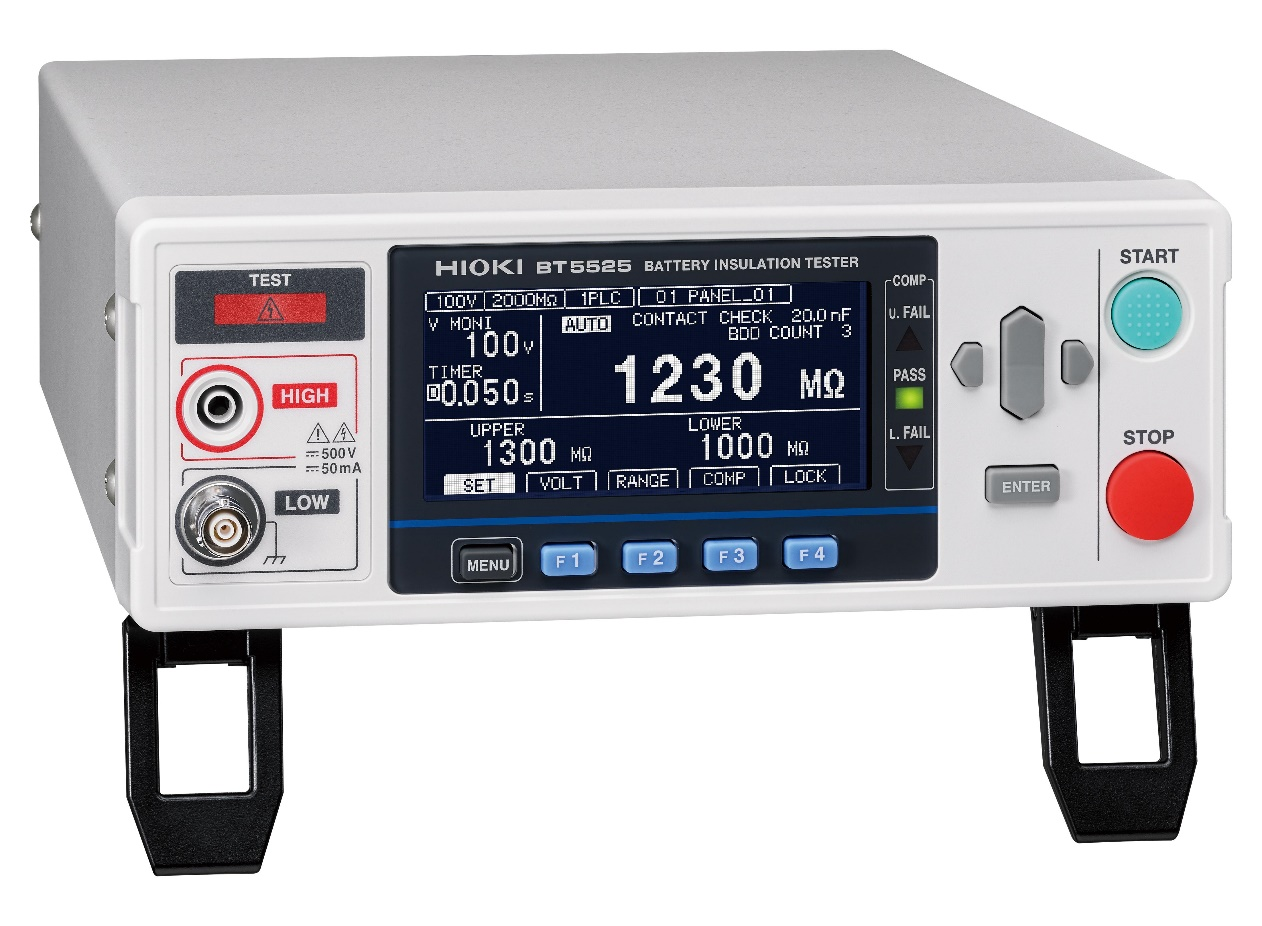

電池電阻絕緣測試儀BT5525

HIOKI日置于2022年10月24日發售了面向電池生產線的電池絕緣電阻測試儀BT5525。電池絕緣電阻測試儀BT5525在生產鋰電池電芯的階段，會檢測導致電池起火和壽命縮短的絕緣故障。通過新功能和測量性能的提高，可以檢測出之前較難檢測到的金屬異物混入和輕微短路等潛在缺陷。

■開發背景

以實現碳中和為目標，現在全世界的汽車制造商正在進行EV (電動汽車)的開發。 作為EV動力源的電池多采用鋰電池，因此從保護有限資源和降低環境壓力的觀點出發，需要通過循環經濟創造新的價值。為了實現循環型社會，考慮到電池的整個生命周期，在電池的生產中，保持安心、安全、耐久的品質也是非常重要的。另外，鋰電池一方面可以儲存很多功率，另一方面，在發生品質缺陷或老化導致的內部短路時，由于其高能量密度，也會產生火災或異常高溫的危險性。通過電氣測量將內部短路防范于未然的絕緣電阻測量，在安全且耐久的電池生產中不不可或缺。為了提高電池生產線絕緣電阻測量的品質檢測，HIOKI日置這次發售了電池絕緣電阻測試儀BT5525。

■概要

絕緣電阻測量是確認絕緣電阻(電流難以流動)的試驗。對測量對象施加直流電壓，確認絕緣電阻的數值。在生產線上，如果電芯有損傷或作業工序錯誤，那么絕緣電阻會降低，在檢查中會被當作缺陷產品剔除。但是，在生產過程中存在金屬異物(電極碎片一樣的小型混入物)時，當時絕緣電阻不會變低，有時會無法檢測。未能檢測出的混入物將成為潛在缺陷，在成品電池長期使用的過程中會引起老化和內部短路，更甚之將有可能導致火災。電池絕緣電阻測試儀BT5525通過在電芯生產線中可靠且高速地進行絕緣電阻測量，檢測潛在缺陷，為提高鋰電池的安全性，保證其質量做出貢獻。

■特點

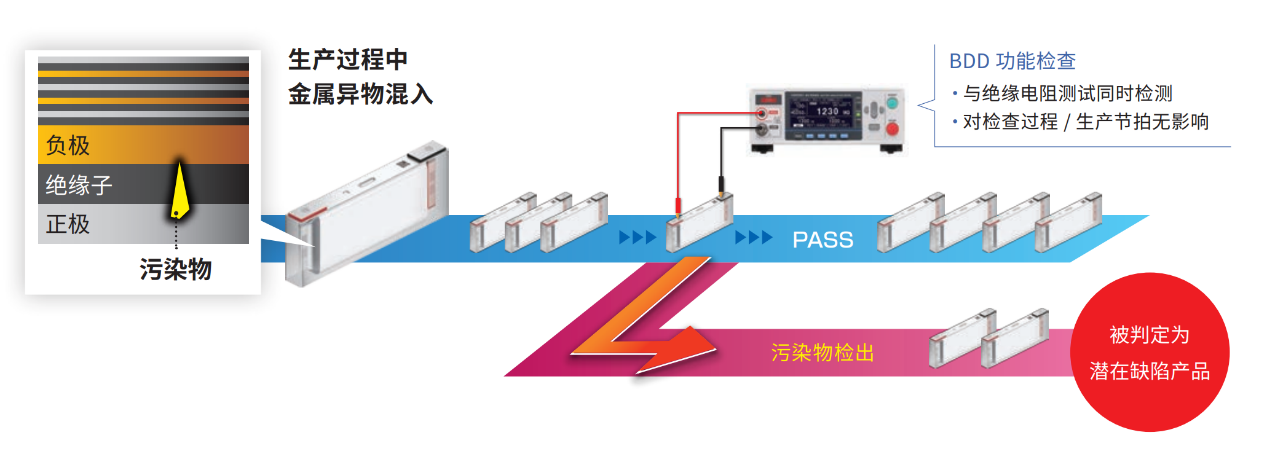

1.獨立研發的檢測方式，毫不遺漏金屬異物- BDD（微短路）功能

測量電芯的絕緣電阻時，不僅要確認絕緣電阻值，還要確認高速且微小的電壓、電流變化。 通過5MS/s(1 (500萬次/秒)的高速采樣和模擬峰值保持電路，捕捉微小的電壓、電流變動，檢測潛在缺陷。

2.防止誤判的接觸檢查功能

由于設備或配線不齊全，測量端子未正確接觸電芯時，可能無法進行正確的絕緣電阻試驗，導致出現缺陷產品。 BT5525的接觸檢查功能通過雜散電容檢測方式判斷和測量對象的接觸狀態，防止因工序?qū)е鲁霈F(xiàn)缺陷產品。

3.以合理的成本提高工作效率

BT5525以合理的成本為電池生產線提供高檢查的質量。通過比以往快2.5倍的測試電流進行高速檢查，減少了時間成本，通過節省空間、可任意增加的小巧機型，減少了空間成本，有助于提高需求高漲的電芯產能。

■主要用途

 面向鋰電池的電芯生產線的絕緣電阻測量 電池模組成品的絕緣電阻測量
