隨著電動汽車（EV）和儲能系統（ESS）在全球的普及，人們對鋰離子電池的需求正在迅速增長。電池行業領先的汽車Tier1正開始探索采用 EIS*2 測試來確認內阻*1。

是探索新測量方法，進行模式轉變，還是尋求改進當前的測量方法？這是追求更大容量的鋰離子電池的制造商在不久的將來可能必須要做出的選擇。

*1 內阻：電池狀態的關鍵指標之一。它表示電池本身電流流動的困難程度。通常在電池生產線上使用電池測試儀對其進行測量，該方法使用測量頻率為 1 kHz 的交流信號。

*2 EIS：電化學阻抗譜。EIS是通過對電池施加交流電壓，并在改變頻率的同時測量阻抗（交流電阻），從而詳細分析電池內部電化學特性的一種方法。

■ 背景

為實現有限資源的可持續利用，通過促進廢舊電池的再利用和回收來實現電池循環經濟*3已成為一個迫切的課題。為了實現高效的電池回收，必須要記錄和管理電池從生產到廢棄的整個生命周期的數據。歐盟推出了電池護照*4 ，以提高電池價值鏈的透明度、循環性和可持續性。記錄數據的使用有望創造新的價值，如改進電池剩余價值評估技術和提高回收效率。

*3 電池循環經濟：一種經濟模式，旨在通過在電池設計、生產、使用、再利用和回收的各個階段促進資源的有效利用和再循環，最大限度地提高經濟價值，同時最大程度地減少對環境的影響。

*4 電池護照：一種通過電子方式記錄并管理電池在生產制造、使用和回收各環節的相關信息，確保電池整個生命周期可追溯性的系統。

與此同時，為了延長電動汽車的續航里程和擴大儲能系統的規模，新型電池也在不斷開發中，電池的容量不斷增大。特別是用于高性能電動汽車的新型電池，其尺寸和內部結構正在發生重大變化。隨著電池容量的增加，其內阻也在減小。近年來，電池容量的急劇增大導致內阻變的非常低，從而使得內阻越來越難以精確測量。此外，與過去相比，電池的尺寸和內部結構也發生了很大變化，因此出現了一個新問題，想要正確評估其品質，就無法再沿用一直以來作為業界標準的1 kHz固定頻率的電池測試儀。

目前在電池行業處于領先地位的汽車Tier1已開始尋找新一代的內阻測試方法。電池內阻測量需要新的解決方案，在實現循環經濟的同時，適應電池新的結構和更大的容量。

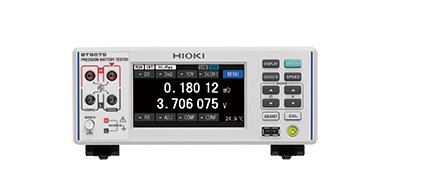

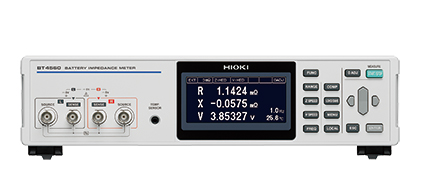

電池阻抗測試儀BT4560	電池測試儀BT6075

■ 通過EIS測試獲得詳細數據

隨著電池護照的推出，各電池制造商不斷摸索著獲取和管理電池生產過程中的數據的方法。其中一個引人注目的解決方案就是利用EIS測試（電化學阻抗譜）來測量內阻。通過在寬頻帶范圍內中使用多個頻率進行測量，可以更加詳細地分析和記錄電池電芯的內部狀態。

電池阻抗測試儀BT4560可在 0.01 Hz 至 1.05 kHz 的頻率范圍內進行 EIS 測試，該產品由公司發布已有一段時間。現在，BT4560 不僅被用于開發和研究，也被作為生產線上的檢測設備引起了大家的廣泛關注。

例如，使用BT4560在測量頻率為0.01 Hz時進行測量，可以了解到電池電芯在接近實際驅動時的直流狀態下的內阻。另外，有時相比1 kHz，在測量頻率為100 Hz時進行的測試受到的電感成分的影響更小，更能準確反映大容量電池電芯的內阻值。

汽車Tier1正在利用EIS測試為最新電池尋找合適的測量條件，為將來在電池的生命周期內有效利用數據做準備。

■ 適用于更大容量的高精度測量

隨著電池容量的增加，內阻值變得越來越小，測量精度和測量再現性方面的問題也越來越多。作為一款測量頻率最高可達 1 kHz 的電池測試儀，BT6075在精度、穩定性和測量速度方面都達到了較高水平。它專為需要更先進的內阻測量方法，并希望將性能提升到極限的用戶而設計。

■ 總結

您是想轉變模式尋找新的測量方法，還是想對現有測量方法進行改進？隨著數據可追溯性的引入和容量的不斷提高，電池行業迎來了一個重要的轉折點。HIOKI日置提供可進行EIS測試的BT4560和對傳統方法精益求精的BT6075這兩種儀器來支持電池循環經濟的實現和新一代電池的開發。

■ BT4560的特點

電池阻抗測試儀，測量頻率范圍寬，可用于各類電池的內阻測量。測量頻率下限已從 0.1 Hz 升級至 0.01 Hz。

測量頻率：0.01 Hz ～ 1.05 kHz

最大輸入電壓：5 V

電阻測量量程： 3 m, 10 m, 100 mΩ

最小分辨率：0.1 μΩ（3 mΩ量程、10 mΩ量程）

■ BT6075的特點

測量頻率為1 kHz，可對電池內阻進行高精度、快速和穩定的測量。電池測試儀的高端機型。

測量頻率：1 kHz

最大輸入電壓：100 V

電阻測量量程： 3 mΩ、30 mΩ、300 mΩ 、3 Ω、30 Ω

分辨率：0.01 μΩ（3 mΩ量程）
