HIOKI日置于2024年7月12日發售了功率測量模塊M7103。M7103為我司于2023年12月發售的數據采集儀LR8101和LR8102的選件模塊，可以測試最大電壓為1500V電源線路的功率。M7103和數據采集儀LR8102的組合可以測量最多12個通道，通過連接多個此組合可從12個通道擴展到最多120個通道?？蔀楣夥孀兤骱蛢δ芟到y(tǒng)等新一代能源系統中的出貨檢測和質量評估的高效化作出貢獻，加快實現去碳化社會。

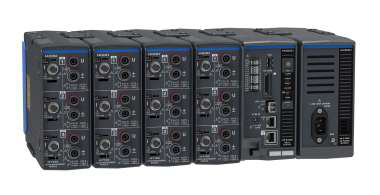

功率測量模塊M7103?4、數據采集儀LR8101、M7103專用電源模塊的組合

■開發背景

為了實現去碳化社會，全球正在加快可再生能源的普及。光伏系統是主要的可再生能源之一，目前正在升級到更高的電壓，以提高發電效率并降低成本。光伏發電在高壓下使用有許多優勢，如降低輸電損耗，可壓縮設備的體積等。一直以來，電壓為DC600V～DC1000V的產品是主流產品，但由于追求高效化，目前支持1500V的產品正在增加。

光伏逆變器制造商進行全部出貨檢測，不僅針對功率，還針對諧波畸變*1和轉換效率等與功率質量有關的多種參數進行檢測。但是，由于高壓化，很難將其直接接入以往的測量儀中，測量系統的規模越來越大，且變得越來越復雜，隨之誕生的新課題也在不斷增加。另外，諸如組串式逆變器等大部分帶輸入的設備，其功率測試點的數量多達數十個通道。因此，為了高精度測量所有功率，有必要搭建大型系統。

*1 諧波畸變：即交流的電壓波形或電流波形的畸變。電能質量的評估指標之一。

*2 組串式逆變器：光伏逆變器的一種。將多系統的直流輸入單獨轉換為交流，以提高發電效率。

另外，近年來，諸如儲能系統等新型電力基礎設施的研發正如火如荼。儲能系統通常由大容量的電池串聯組成，因此整體電壓較高。儲能系統的出貨檢測與光伏逆變器一樣，需要多通道測量高壓功率。

我司多年來一直致力于提供功率測量技術的解決方案，為匹配新一代能源系統的研發市場，開發并生產功率分析儀等高功能產品。本次發售的M7103在社會普遍開始安裝高壓光伏逆變器和儲能系統等這一背景下研發而出，可用于制造工藝和質量評估，支持高電壓且注重節約空間和擴展性。隨著M7103的推出，我司將為新一代能源系統的生產效率提供支持，并為實現去碳化社會作出貢獻。

■產品特點

1. 支持高壓系統DC1500V的輸入電壓

M7103適用于光伏發電和儲能系統等高壓系統的測量。最大可直接輸入DC1500V和AC1000V,適用于現在主流的1500V高壓光伏逆變器。

2. 通過模塊型設計可靈活擴展測量通道數量

M7103是最多可測量3個通道功率的功率模塊。和我司高精度功率分析儀（最多8個通道）相比，每1通道的尺寸都大幅縮小。和數據采集儀主機LR8102、電源模塊組合后，最多可測量120個通道的功率。因為模塊單位可以靈活擴展，所以適用于多樣的光伏逆變器的出貨檢測和儲能系統的評估。

3.同時測量功率和溫度，實現高效的綜合評估

M7103若和溫度測量模塊組合，可以同時測量功率和溫度?？蓮墓β屎蜏囟葍蓚€方面來綜合評價系統，比如，光伏逆變器的轉換效率和發熱情況的關聯，儲能系統的電池充放電特性和溫度變化的關聯等。

■主要用途

?高壓光伏逆變器的全通道功率的評估

?高壓光伏逆變器的出貨檢測和質量評估

?儲能系統的BMS(Battery Management System)評估和充放電實驗

?用于電動汽車和插電式混合動力汽車的大容量電池的性能評估

上述信息以文章發布日為準。后續可能會變更，恕不預先告知。使用的公司名稱及產品名稱是各公司的注冊商標或商標。
