HIOKI（日置）將全新發售電流探頭CT6710、CT6711
1臺儀器實現微小電流到30A大電流的波形觀測

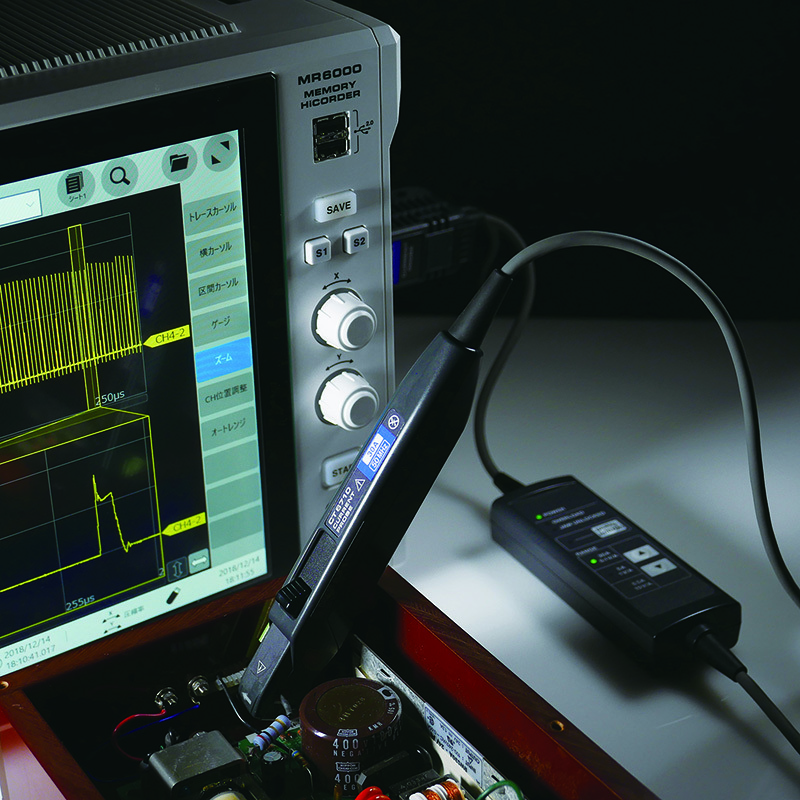

電流探頭CT6711

HIOKI（日置）將全新發售電流探頭CT6710、CT6711。
這兩款新產品均配備30A，5A和0.5A的3檔量程，一個單元可以從30A的大電流到幾百μA的微小電流進行波形觀測。非常適合觀察各種工作條件下的電流波形，如浪涌電流※1，微小電流和高速電流※2。

開發背景

電流探頭是連接（夾在）流過電流的電線并轉換為電壓的測量裝置。
連接波形觀測設備，如示波器或存儲記錄儀，以顯示當前波形。它主要用于電氣和電子設備，工業設備和電子部件的開發和設計領域。
近年來，在所有工業領域中節能都進一步發展，例如提高能效和降低功耗。在這樣的背景下，在器件和部件的研究和開發中，因?yàn)楸仨氂^測快速的電流變化，工作電流的快速變化和微小電流，所以希望擴大測量電流范圍和測量頻率范圍。
我司自1971年推出鉗形表以來，為各種應用提供了許多電流傳感器。 2014年發售了電流探頭CT6700 / CT6701的靈敏度，比以往型號3273/3276高10倍，滿足了用戶在高靈敏度方面的需求。
但是，由于CT6700 / CT6701的單量程規格僅為5A，因此可測量的電流是有限的。
此外，越來越需要1臺儀器能進行從微小電流到高電流測量。
為了滿足這些要求，我們開發了一種具有寬頻帶（DC~120 MHz）和寬量程（0.5 A~30 A）特點的電流探頭。

特點

1. 30A，5A和0.5A的3檔量程，一個單元可以從30A的大電流到幾百μA的微小電流進行波形觀測
以往產品CT6700 / CT6701的單量程規格僅為5A。新產品CT6710 / CT6711具有30A，5A和0.5A三種規格，可在寬測量范圍內觀察電流波形。
您可以使用1臺儀器觀測各種工作條件下的電流波形，例如0.5A量程內的微小電流、30A量程內的浪涌電流。
此外，只需按下繼電器盒上的量程鍵即可輕松完成量程切換。

2. 觀測寬頻帶中的電流波形
可以在從DC（直流）到MHz頻帶的寬頻帶中觀測電流波形。由于CT6710具有DC~50 MHz的范圍，CT6711具有DC~120 MHz的范圍，因此可用于任何領域。

3. 靈敏度是以往產品的10倍，能夠清楚觀測數百μA的微小電流
通過使靈敏度甚至高于以往產品（CT6700 / CT6701），可以清楚地觀測到微小電流。
以往產品具有轉換比（輸出速率1 V / A），其中輸出電壓為1 V，電流值為1A。新產品CT6710 / CT6711在0.5 A量程內的輸出速率為10 V / A，靈敏度提高了10倍。
由于以往產品的輸出率較低，因此必須將其設置為高靈敏度范圍，其中示波器端的噪聲明顯，并且微小電流隱藏在噪聲中。
但是，由于CT6710 / CT6711的輸出速率為10倍，因此可以在噪聲不明顯的低靈敏度范圍內進行測量。
另外，由于信噪比※3總體上得到改善，因此通過使用示波器上安裝的功能※4，可以清楚地觀察到幾百μA的微電流波形。

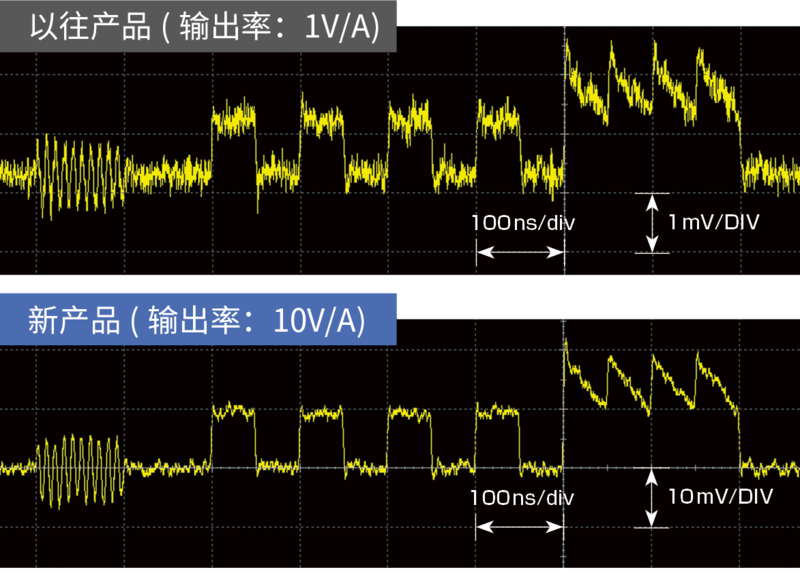

1mA電流波形的測量示例
