HIOKI（日置）將全新發售AC/DC電流傳感器CT6877

發布時間：2019-04-19

HIOKI（日置）將全新發售AC/DC電流傳感器CT6877
高精度測量AC/DC 2000A大電流的閉口型電流傳感器
適用于評估大電流的EV/HEV變頻器

AC/DC電流傳感器CT6877

HIOKI（日置）將全新發售AC/DC 電流傳感器CT6877，這是一款高精度測量AC/DC 2000A大電流的閉口型電流傳感器。
除了大電流測量，還具備寬頻帶和高抗干擾性，非常適用于評估越來越大電流化，和高速化的EV（電動汽車）/ HEV（混合動力汽車）的變頻器（直流到交流的轉換器）和電池。

開發背景

在汽車市場中，電動汽車的趨勢從2017年下半年開始在全球范圍內蔓延。近年來，也發展到諸如公共汽車和卡車的大型車輛的EV，并且需要1000A或更高的電流測量。
此外，在變頻器中采用SiC / GaN元件* 1促進了電力轉換單元的切換（切換ON / OFF）的高速化和高效化，使得電流傳感器需要比以往更大的電流、更高精度、更寬頻帶以及更廣的工作溫度范圍。
基于這一市場背景，我們開發了我司第一個2000A閉口型電流傳感器CT6877。
而且為了適應大電流和高速化的發展趨勢，我司在去年12月推出了CT6875（500A額定值）AC / DC電流傳感器CT6876（1000A額定值）。隨著CT6877（額定2000A）的發售，豐富了該系列的產品陣容，客戶現在可以多種選擇來支持更多的研究和開發工作。

特點

1.我司首款2000A的閉口型電流傳感器
大部分大電流是分支到2到4根電線中流動。由于傳統的電流傳感器沒有足夠的直徑尺寸和額定值，因此之前是使用多個電流傳感器測量每根電線，然后使用傳感器單元CT9557（選件）將每個電流傳感器的測量值相加并作為一個信號輸出。
而CT6877傳感器的內徑為80 mm的大口徑，因此可以插入4根外徑為31 mm（橫截面積為250 mm ^ 2）的電線。所以如果是高達2000A的電線，可以單獨使用一個傳感器完成測量。

2.寬頻帶
額定電流為2000A的閉口型傳感器具有從DC~1 MHz的較高頻段。它非常適用于SiC / GaN元件加速開關的電流測量。

3.即使在高頻段也顯著改善了抗干擾性
通過增強絕緣層，明顯降低了與高頻開關時的干擾影響，從而實現電流的準確測量。

4.保證和功率計組合使用時的精度
由于電流傳感器和功率計都是我司開發的，因此可以保證組合精度，而放心使用。通過與高精度功率計（如功率分析儀PW6001）相結合，能夠?qū)崿F(xiàn)高精度測量。

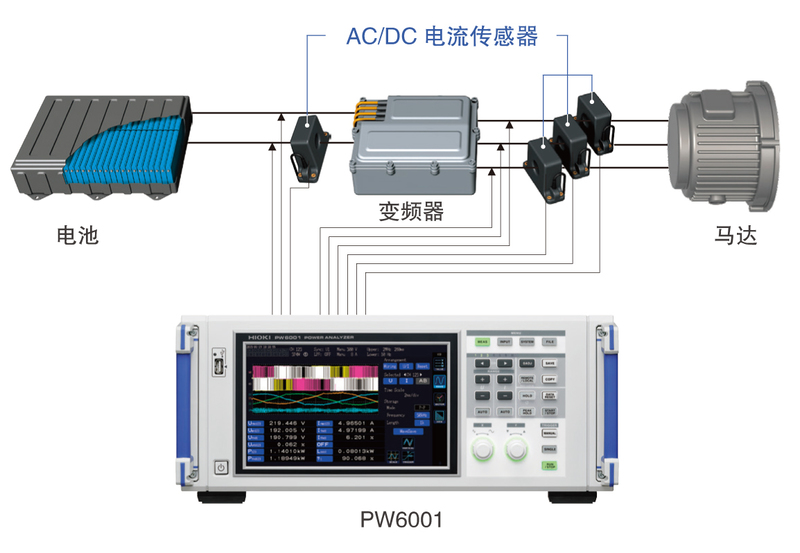

連接示例：變頻器測量

AC/DC電流傳感器CT6877新品介紹資料

主要市場

·EV / HEV安裝的變頻器和電池的評估，設計和開發
·光伏發電用的功率調節器的評估，設計和開發
·研究開發機構、高校的電力電子研究

※1 SiC（碳化硅）和GaN（氮化鎵）開始作為替代Si（硅）的下一代功率半導體材料投入實際使用。

上述內容為發售當日的信息。之后可能會有參數等變更的情況，請了解。
