HIOKI（日置）發售非接觸式CAN傳感器SP7001、SP7002

發布時間：2019-11-19

無需與金屬接觸即可檢測車載通訊CAN / CAN FD信號的傳感器

HIOKI（日置）將發售非接觸式CAN傳感器SP7001、SP7002。
SP7001和SP7002是創新的非接觸式金屬傳感器，可以在通信線纜絕緣層上直接檢測車載通信CAN / CAN FD信號。
由于僅通過夾住通信線纜即可進行檢測，因此無需修改被測對象或擔心電效應的影響。

開發背景

汽車中安裝了許多稱為ECU（Electronic Control Unit /電子控制單元）的零件。 ECU是計算機電子控制各種汽車系統，例如發動機，電動機，變速器和安全氣囊。隨著電子控制的進步，車載ECU的數量持續增加。用于ECU之間通信的網絡之一是CAN（控制器局域網）。通過CAN通信來交換如各種傳感器信息和控制信息等重要信息，因此在汽車開發和評估中使用CAN通信的機會越來越多。
過去，在獲取CAN信號時會剝開通信線，使探頭與蓋板內部的信號線（金屬部分）接觸，或者使用分支線束將通信線分開。但是，如果剝開了通訊線并觸摸了信號線，則將損壞絕緣層對信號線的保護，而如果使用了分支線束，則需要專門提前準備。
為了解決這些問題，我們開發了“非接觸式CAN傳感器SP7001和SP7002”，只需將傳感器安裝在CAN通信線路的蓋子上，便可以輕松檢測CAN信號。 SP7001還可以檢測具有更高速度CAN通訊的下一代車載通訊CAN FD。

特點

1.絕緣層上直接檢測CAN/CAN FD信號
非接觸式CAN傳感器SP7001、SP7002直接在絕緣層上檢測CAN信號。無需像以前那樣剝線測量，也無需制作分支線束來獲取CAN信號，從而減少了開發和評估工時。
該產品是非接觸式地檢測信號，不會對對被測對象產生電氣影響。因此不必?fù)?dān)心傳統方法測量時會因?yàn)殡姎馓匦宰兓鸬腅CU故障的問題。

2.無需修改被測對象即可獲取CAN信號
非接觸式CAN傳感器只需將探頭安裝在CAN通信電纜絕緣層上即可檢測CAN信號，因此無需改裝汽車。它可以用于開發的任何階段，從單個ECU評估到最終車輛評估。
將來，隨著自動駕駛技術的加速發展，在公共道路上進行測試的機會有望增加。如果使用此產品，則無需改裝汽車，也不會產生電氣影響，因此可以在公共道路上行駛時放心地進行測試。

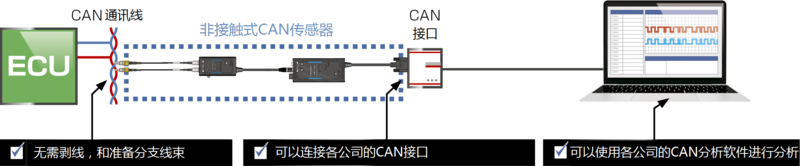

3.可以連接到每個公司的CAN接口（CAN分析工具）
非接觸式CAN傳感器的輸出連接器是通用的D-sub 9針端子。它可以連接到客戶使用的CAN接口的分析儀，記錄儀，測量?jī)x器等。
