01.存儲記錄儀是什么？

存儲記錄儀的測量原理

作為波形觀測裝置具有代表性的有示波器、電磁示波器、筆式示波器（包括筆式記錄儀），但隨著數字技術的發展，模擬示波器被數字示波器取代，電磁示波器、筆式示波器被存儲式記錄儀（瞬態記錄儀）取代。

這種存儲式的記錄儀就是存儲記錄儀。存儲記錄儀的基本結構如圖1-1所示。由A/D轉換器、數據存儲器、波形顯示部分、打印機以及控制這些的CPU構成。通過A/D轉換器將輸入的模擬信號進行數字轉換，并將其保存在存儲器中，作為波形進行顯示或打印出來

與模擬記錄儀的比較

在此說明筆式示波器、電磁示波器等模擬記錄儀被存儲記錄儀取代的理由。
筆式示波器是按輸入信號的振幅比例運作伺服電機，移動記錄筆進行記錄的自動平衡式記錄儀，具備幾十Hz的響應速度，但因?yàn)槭峭ㄟ^(guò)機械方式實現振幅的，所以響應速度有限，而且若是油墨式的，還需要進行維護保養。

接下來說到電磁示波器，它是使用高靈敏度的反射電流檢測元件，根據輸入信號的振幅振動，反射光源發出的光，照射在感光紙上進行記錄的儀器。這種方式可以進行送紙速度200cm/Sec（5ms/cm）的高速記錄，具備幾kHz的響應速度，但是正因?yàn)楦咚?，感光紙的運行成本以及反射電流檢測元件的處理存在難點。

存儲記錄儀的記錄打印部分采用了熱敏點陣打印機（8點/mm的高分辨率），而且沒有記錄筆的工作部分，因此普遍可靠性高，而且采樣速度具備20MS/s（50ns）的高速響應。
另外，還帶有豐富的觸發功能，可以只導出所需的波形數據，從而抑制運行成本。而且不僅功能?性能提升，主機而變得低成本化，這些理由使得存儲記錄儀逐漸取代了電磁示波器、筆式記錄儀。

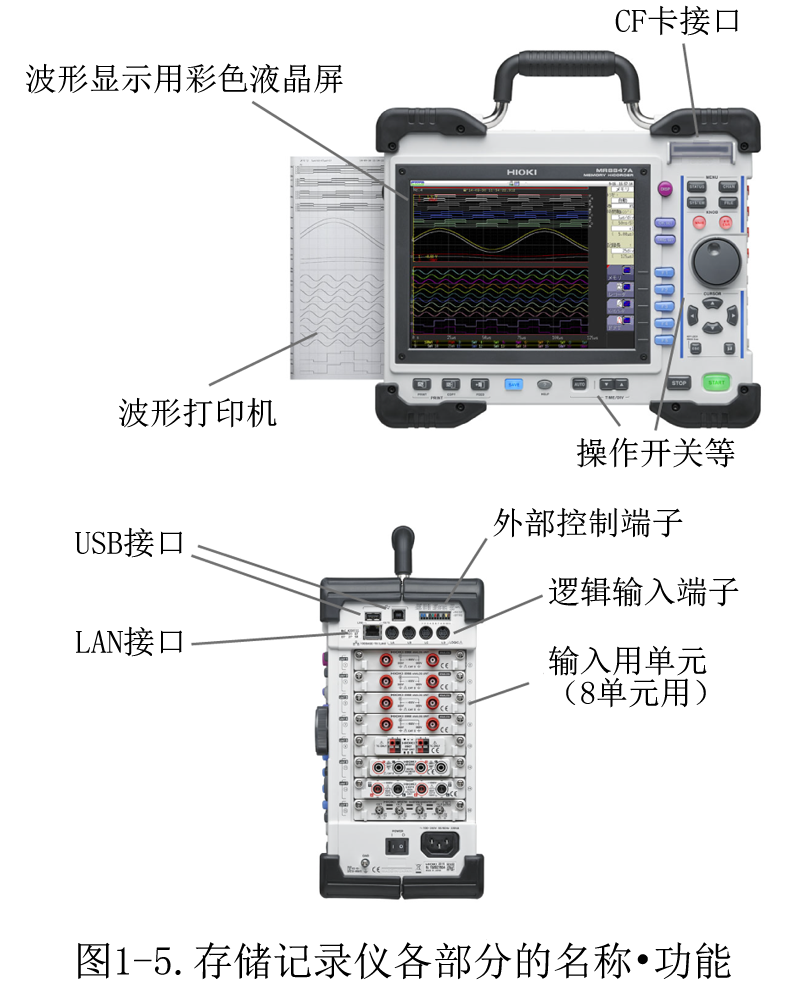

存儲記錄儀各部分的名稱?功能

配備有用于波形顯示的彩色液晶屏以及用于打印的打印機。不論是顯示還是打印都可按一定程度的信號速度進行實時繪制。（以超過10kS/s的采樣速度在畫面上實時顯示）

采樣速度最高為2MS/s，雖比數字示波器低，但其優點在于可以在沒有隔離放大器或絕緣放大器的情況下用于多種輸入信號而無需擔心電位差。

存儲數據可以保存在主機內置的SSD或CF卡、U盤中。
每個輸入單元基本可以輸入2CH，還有可以最大輸入DC1000V（AC700V）的單元，還能夠支持動態應變或熱電偶、邏輯輸入等單元的替換。

通過USB或LAN連接電腦可進行數據傳送或遠程操作。

存儲記錄儀的用途（與數字示波器、數據采集儀的區別）

現在，記錄?波形觀測裝置分成三大類：高速領域的示波器、中低速領域的存儲記錄儀、低速領域的數據采集儀。至于如何來選擇的話，可以根據所要測量的信號波形的頻率或記錄間隔來選擇，或是測量回路上GND電位不同的情況下，根據輸入信號的電壓值等來決定。

數字示波器在觀測高速現象方面是優先選擇，但因?yàn)槭静ㄆ魍ǖ乐g共地，因此在測量回路中測量有GND電位差的地方或測量有強?弱電混合存在的機電一體化控制回路等的時候，可能會引起回路之間的短路或接地故障之類的事故。

存儲記錄儀的通道之間是絕緣的，因此可以在觀測工頻電源的AC波形同時進行DC控制系統的測量或是變頻器、逆變器的輸入輸出之間的波形記錄等，在前面所述的強?弱電混合回路方面的測量中發揮實力。

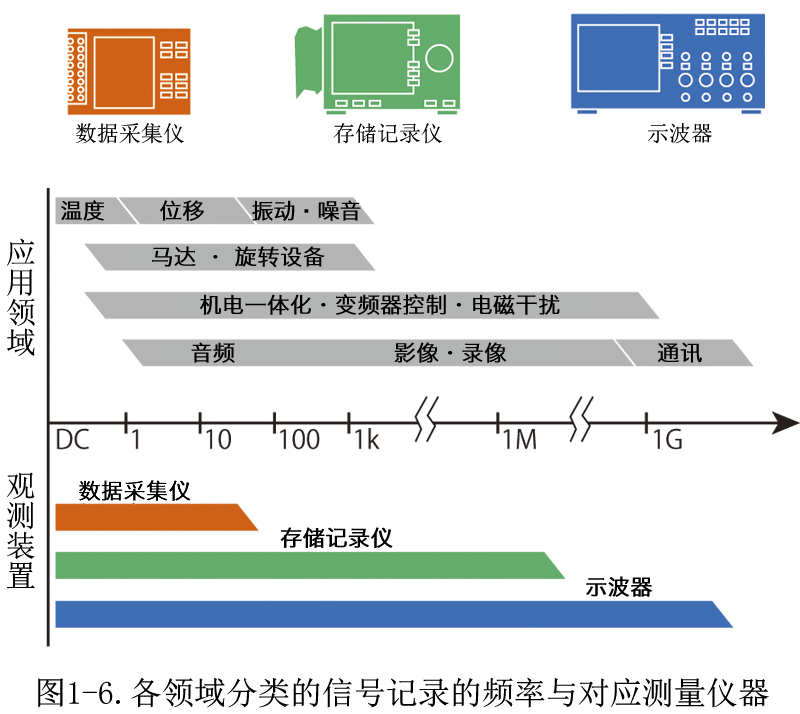

另外，由于提高了采樣速度，具備了音頻領域以上的f特性，通過后面所述的各種豐富的輸入單元，還可進行機械?振動之類的物理測量。圖1-6所示為各領域分類的信號波形的頻率范圍以及所對應的波形觀測裝置的范圍。
