01.電流傳感器的測量原理

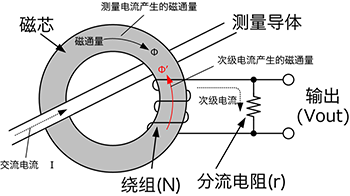

CT方式電流傳感器的測量原理

CT方式電流傳感器采用的原理是將測量電流轉換為與匝數比相應的次級電流。

測量原理：
■為了抵消由測量導體（初級側）流過的交流電流引起的在磁芯內部產生的磁通量，在次級側的繞組流過與匝數比相應的交流電流。（次級電流）
■此次級電流流過分流電阻，在分流電阻兩端產生電壓。此電壓是與流過測量導體的電流成比例的輸出。

與其他方式相比的特點：
■只能測量交流（無法測量直流）
■價格便宜
■主要用于50/60Hz工頻
■用于大樓的節能管理等使用的鉗形功率計上
■能抵消磁通量，因此線性度較好

對應的電流傳感器（型號）：
9675, 9657-10, 9661-01, 9695-03, 9695-02, 9694, 9669, 9661, 9660, 9132-50, 9018-50, 9010-50, 9650, 9651, 9298, 9291等
※詳細參數請確認各產品頁面

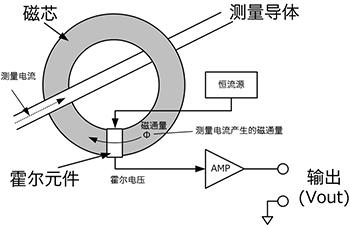

霍爾元件方式電流傳感器的測量原理

霍爾元件電流傳感器采用的原理是將測量電流周圍產生的磁場通過霍爾效果轉換為電壓。

測量原理：
■流過測量導體（初級側）的電流所引起的磁芯內部產生的磁通量，通過插入磁芯間隙的霍爾元件利用霍爾效果出現與磁通量相應的霍爾電壓。
■此霍爾電壓非常小，因此是通過AMP增幅的輸出信號。
■此輸出信號與流過測量導體的電流成比例。

與其他方式相比的特點：
■可以測量從直流到交流（幾kHz）
■價格便宜
■由于霍爾元件的線性度、磁芯的B-H特性的影響，一般來說精度不是很好
■由于霍爾元件的特性，溫度或經過時間的變化等原因會造成漂移，因此不適用于長時間測量。
■磁芯會成為負載，因此無法延伸到高頻帶

對應的電流傳感器（型號）：
CT7636, CT7631, CT7642, CT7731, CT7736, CT7742等
※上述產品改良了漂移和精度
※詳細參數請確認各產品頁面

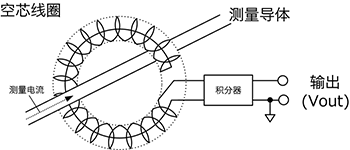

羅柯夫斯基方式電流傳感器的測量原理

羅柯夫斯基方式電流傳感器是利用測量電流周圍產生的交流磁場，轉換空心線圈的感生電壓進行測量。

測量原理：
■流過測量導體（初級側）的電流所產生的磁場，通過與空心線圈進行互連，空心線圈產生感生電壓。
■此感生電壓是測量電流的時間導數值（di/dt），因此是通過積分器與測量電流成比例的輸出信號。

與其他方式相比的特點：
■因為沒有磁芯，所以不會發生磁飽和，能夠測量大電流
■沒有磁損耗帶來的發熱、飽和、滯后
■傳感器部分是空心線圈，可以做到柔性且纖細
■阻抗小
■只能測量交流，無法測量直流
■測量靈敏度受空心線圈橫截面以及長度的影響，因此容易受到導體位置的影響或外來干擾的影響，不能指望高精度測量。
■無磁芯，因此難以測量10A以下的小電流

對應的電流傳感器（型號）：
CT7046, CT7045, CT7044, CT9667-01, CT9667-02, CT9667-03等
※上述產品已改良了抗干擾性能
※詳細參數請確認各產品頁面

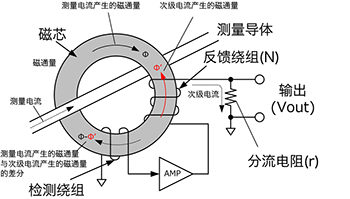

AC零磁通方式（繞組檢測型）電流傳感器的測量原理

AC零磁通方式電流傳感器（繞組檢測型）改善了CT方式的低頻帶特性。

測量原理：
■為了消除流過測量導體（初級側）的交流電流所引起的磁芯內部產生的磁通量Φ，流過與次級側的反饋繞組的匝數比相應的次級電流。
■低頻帶的磁通量消除不完，會殘留磁通量
■利用檢測繞組檢測此消除不完的磁通量，流過次級電流以通過AMP回路消除磁通量Φ
■此次級電流流過分流電阻，在分流電阻兩端產生電壓
■此電壓是與流過測量導體的電流成比例的輸出

與其他方式相比的特點：
■因為是消除磁芯內部磁通量的負反饋操作，因此不受磁芯的B-H特性的影響，線性度優秀
■在低頻相位誤差也很小，因此適合功率測量
■工作磁通量電平小，因此插入阻抗低
■在高頻帶作為CT工作，從而達到寬頻
■利用繞組進行檢測，因此僅限測量交流電流，無法測量直流電流

對應的電流傳感器（型號）：
9272-10等
※詳細參數請確認各產品頁面

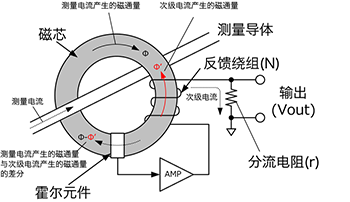

AC/DC零磁通方式(霍爾元件檢測型)電流傳感器的測量原理

AC/DC零磁通方式電流傳感器(霍爾元件檢測型)通過CT方式和霍爾元件配合，可以從直流電流開始測量。

測量原理：
■為了消除流過測量導體（初級側）的交流電流所引起的磁芯內部產生的磁通量Φ，流過與次級側的反饋繞組的匝數比相應的次級電流。
■在從直流開始的低頻帶，磁通量消除不完，會殘留磁通量
■利用霍爾元件檢測此消除不完的磁通量，流過次級電流以通過AMP回路消除磁通量Φ
■此次級電流流過分流電阻，在分流電阻兩端產生電壓
■此電壓是與流過測量導體的電流成比例的輸出

與其他方式相比的特點：
■優秀的線性特性，連低電平也維持高精度
■在寬頻帶實現了高S/N比
■在高頻帶作為CT工作，因此可實現寬頻
■利用霍爾元件進行檢測，可從直流檢測磁性，因此能夠從直流電流開始測量

對應的電流傳感器（型號）：
3273-50, 3274, 3275, 3276, CT6700, CT6701等
※詳細參數請確認各產品頁面

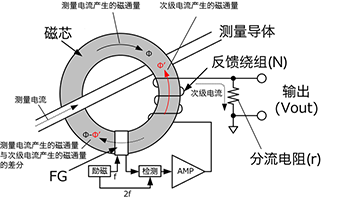

AC/DC零磁通方式(磁通門檢測型)電流傳感器的測量原理

AC/DC零磁通方式(磁通門檢測型)電流傳感器通過CT方式和FG元件（磁通門）配合，可以從直流電流開始測量。

測量原理：
■為了消除流過測量導體（初級側）的交流電流所引起的磁芯內部產生的磁通量Φ，流過與次級側的反饋繞組的匝數比相應的次級電流。
■從直流開始的低頻帶，磁通量消除不完，會殘留磁通量
■利用FG元件檢測此消除不完的磁通量，流過次級電流以通過AMP回路消除磁通量Φ
■此次級電流流過分流電阻，在分流電阻兩端產生電壓
■此電壓是與流過測量導體的電流成比例的輸出

與其他方式相比的特點：
■優秀的線性特性，連低電平也維持高精度
■工作磁通量電平小，因此插入阻抗低
■檢測直流的FG元件在工作原理上在廣泛溫度范圍內偏移都非常之小，實現了高精度和高穩定。

對應的電流傳感器（型號）：
CT6841, CT6843, CT6844, CT6845, CT6846, CT6862, CT6863, CT6865, 9709等

※詳細參數請確認各產品頁面
