02.數字示波器與存儲記錄儀的比較

不需要隔離放大器、絕緣放大器

存儲記錄儀和數字示波器的最大區別在于，輸入通道之間以及主機與輸入之間是否絕緣。

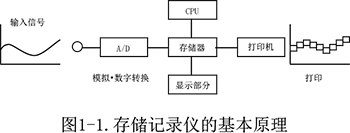

存儲記錄儀的輸入通道都是絕緣隔離的。數字示波器或所謂的A/D轉換電路都是輸入通道與一側接地的。

觀測電路板上的電信號等情況時，因?yàn)槭怯^測共地的多點信號，因此數字示波器比較適合，但如圖2-1所示的同時觀測功率轉換器（變頻器或逆變器）的輸入和輸入的情況時，如果用數字示波器，則會在內部發生短路。

在這種存在電位差的信號多點輸入的場合，存儲記錄儀的作用異常重要。

為數字示波器的情況時，必須要借助隔離放大器或絕緣放大器來進行輸入。

分辨率和精度的區別

分辨率是指對輸入信號進行模擬?數字轉換時的粒度。

為數字示波器的情況時，分辨率以8比特（256點）居多，打個比方假如是在±10V的量程下，最小可以讀到的刻度值為滿量程的20V除以256個點得到的0.078V。

存儲記錄儀的主流為12比特（4096點），在同樣的條件下，可以讀到的刻度值為0.0048V。分辨率為24比特的則可以讀到0.000001192V的刻度值。
另外，精度的區別上也是存儲記錄儀比較有利，一般的數字示波器為±1%fs ? 3%fs ，而存儲記錄儀則為 ±0.01%rdg±0.0025%fs ? ±0.5%fs。

設備的位移或振動等可通過傳感器輸出從而更細致的觀看。

通道數多，支持多種信號

數字示波器一般都是4通道的，而存儲記錄儀根據機型不同，可以支持從2通道到54通道的信號輸入。

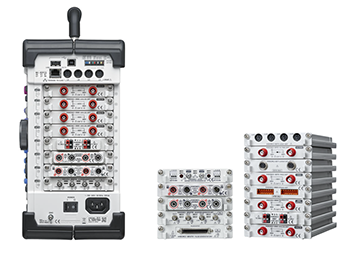

除此以外，還支持多種信號，可替換輸入單元。

有可輸入電壓DC1000V (AC600V)的模擬單元、可連接熱電偶?應變計?加速度傳感器的單元、可連接高精度電流傳感器的單元等。

另外，不僅是信號輸入，還有可進行函數信號發生或任意波形發生功能的信號輸出的單元。

存儲記錄儀活躍于馬達或變頻器? 逆變器的電壓、電流波形和控制信號混合記錄、汽油機的畸變和點火波形記錄等數字示波器無法實現的機電一體化領域。
