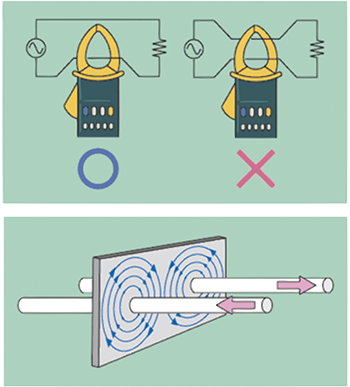

負載電流鉗形表的使用方法

泄漏電流鉗形表的使用方法

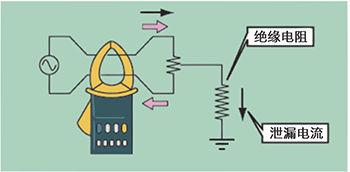

泄漏電流測量時，如圖所示若是單相2線需要夾住2根。鉗形表是從電流中測量產生的磁場，由于針對負載往返2根線中會形成同量的逆向磁場，因此兩個磁場彼此抵消。若是泄漏電流測量時，則在2個磁場中會產生差值，因此鉗形表夾住的2根的測試電流值就是泄漏電流。三相線路時，R、S、T3根電線一起夾住。另外，通過夾住接地線，也能測量泄漏電流。
