04.鉗形表的功能和使用方法介紹

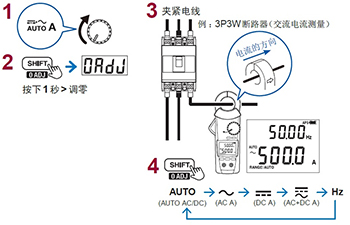

電流測量

?將旋鈕旋動至圖1位置。
?按照?qǐng)D2操作，實施調零。
?將電線如圖3夾住。
?如圖4所示操作，確定適合"AUTO""交流電流測量""直流電流測量""交流+直流電流測量""頻率"功能。
※這是鉗形表CM4370系列的使用方法例。

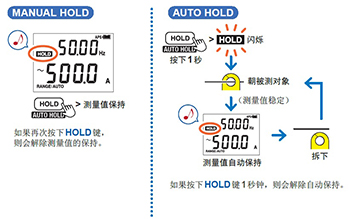

HOLD功能

MANUAL HOLD：
?按下HOLD鍵后，保持所顯示的測量值。

AUTO HOLD：
?持續按下HOLD1秒后，啟動AUTO HOLD功能。
?如圖所示，測量值穩定后自動保持。
?即便鉗形表不夾，測量值的HOLD仍然有效。
?可將HOLD顯示的測量值手動記錄下來。
?再次夾住的話則測量值穩定后自動保持。
?是便于反復進行測量和記錄工作的功能。
※這是鉗形表CM4370系列的使用方法例。

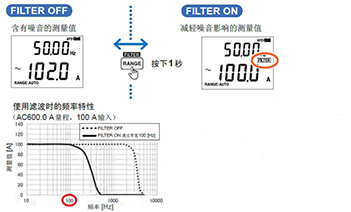

濾波功能

?100Hz以下的頻率測量時，可以打開能夠不受干擾影響進行測量的濾波功能。
?在希望不受干擾等影響的情況下測量電源頻率附近的電流值時，非常方便。
※這是鉗形表CM4370系列的使用方法例。

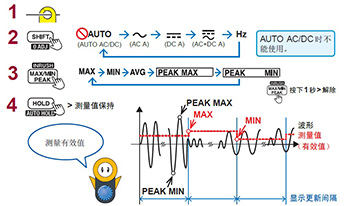

MAX/MIN/AVG/PEAK功能

?MAX/MIN/AVG是記錄所顯示測量值（有效值）期間內最大、最小、平均值的功能。
?PEAK MAX、PEAK MIN功能是10kHz采樣過程中的電流波形峰值的最大值和最小值。
※這是鉗形表CM4370系列的使用方法例。

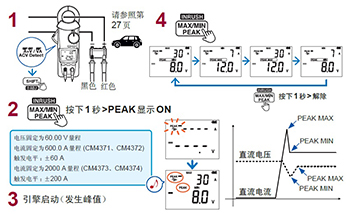

直流電流、直流電壓的波形峰值測量

?如圖1所示夾住汽車的電池的端口和+極電線，旋鈕旋動至圖片所示位置。
?如圖2所示操作按鍵。
?啟動引擎。
?按照?qǐng)D4操作，可以讀取引擎啟動時的瞬時的直流電流的最大值、最小值、直流電壓的最大值、最小值。
※這是鉗形表CM4370系列的使用方法例。

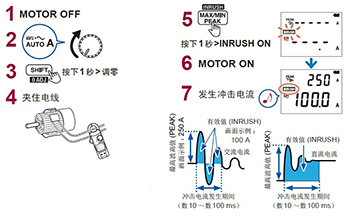

啟動電流測量（INRUSH）

?斷開馬達等的負載的電源。
?如圖2所示確定旋鈕的位置。
?如圖3操作實施調零。
?負載電路的電線如圖4夾住。
?按照?qǐng)D5 操作，啟動INRUSH功能。
?啟動馬達等的負載。
?如圖7所示，可以讀取PEAK（最高博峰值）和沖擊電流（啟動電流）發生期間的有效值。
※這是鉗形表CM4370系列的使用方法例。
