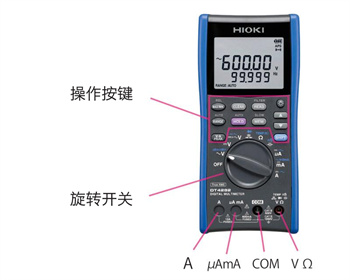

萬用表各部分的名稱
通過切換扭轉開關可以切換測量項目(交流電壓/直流電壓/導通檢查/電阻/電容/電流等),根據不同用途來使用。
根據測量項目的不同,插入測試線(用于測試的線纜)的端口也不同。電流測量以外時,紅色測試線插入"V Ω"端口,黑色測試線連接"COM"端口。
使用操作按鍵,可以使用測量直流+交流的電壓、電流,切換至溫度測量或二極管檢查等其他測量項目,或保持測量值等另外的功能。
※右圖是DT4282的使用方法例。其他機型的參數和設置有不同,請參考各產品的參數表。

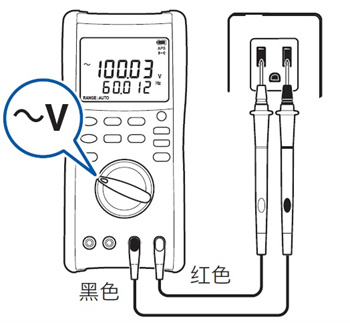

使用萬用表測量交流電壓的方法
測量插座或斷路器的線間電壓、確認設備的電源電壓而測量交流電壓時。
1. 旋轉開關設置:~V(右圖1)
2. 測試線的連接端口:黑(-端口)=COM、紅(+端口)=V Ω(右圖2)
3. 測試線和插座的連接:(右圖3)(交流有效值測量時,不需要注意極性)
注意:
請務必不要連接A端口。為了防止錯誤連接,有帶防止誤插入功能的機型或無A端口的機型。
萬一錯誤連接,HIOKI的萬用表內部有保險絲保護。詳細內容請參考各產品的產品參數。
另外,請確認測試回路的電壓值是否在萬用表的輸入?yún)?shù)以內。
※右圖是DT4282的使用方法例。其他機型的參數和設置有不同,請參考各產品的參數表。

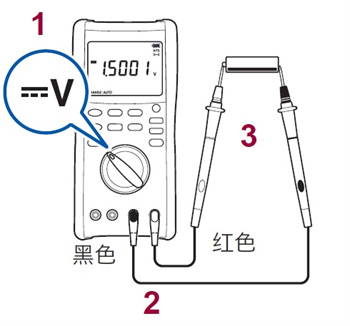

使用萬用表測量直流電壓的方法
測量光伏面板的輸出電壓或儀表控制盤的DC24V、電池的電壓時,請按照以下來設置。
1. 旋轉開關設置::::V (右圖1)
2. 測試線的連接端口:黑(-端口)=COM、紅(+端口)=V Ω(右圖2)
3. 測試線和DC電壓發生部分的連接:黑=負極、紅=正極(右圖3)
注意:
請務必不要連接A端口。為了防止錯誤連接,有帶防止誤插入功能的機型或無A端口的機型。
萬一錯誤連接,HIOKI的萬用表內部有保險絲保護。詳細內容請參考各產品的產品參數。
另外,請確認測試回路的電壓值是否在萬用表的輸入?yún)?shù)以內。
※右圖是DT4282的使用方法例。其他機型的參數和設置有不同,請參考各產品的參數表。

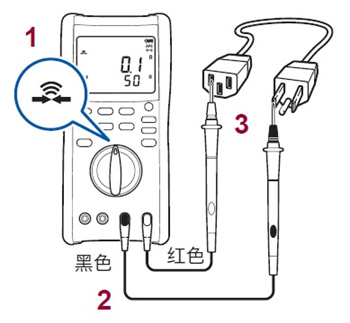

使用萬用表進行導通檢查
電線的斷線或線束的電纜檢查等請按照以下步驟設置萬用表。
1. 旋轉開關的設置:(右圖1)
2. 測試線的測試連接端口:黑(-端口)=COM、紅(+端口)= V Ω(右圖2)
3. 測試線和被測物的連接:(右圖3)(無極性)
導通時會顯示并發出蜂鳴音。
斷線等無導通時則無顯示,無蜂鳴音。
注意:測量前請切斷測試回路的電源。
※右圖是DT4282的使用方法例。其他機型的參數和設置有不同,請參考各產品的參數表。

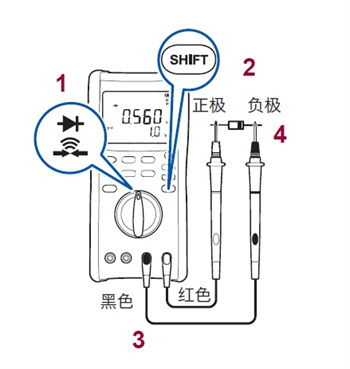

使用萬用表進行二極管檢查
二極管的故障診斷中按照以下步驟設置萬用表。
1. 旋轉開關的設置:(右圖1)
2. 操作按鍵設置:(右圖2)
3. 測試線的連接:黑(-端口)=COM、紅(+端口)= V Ω(右圖3)
4. 測試線和二極管的連接:黑=陰極(帶狀標記),紅=陽極(無帶狀標記)(右圖4)
順時針方向時顯示二極管的順時針電壓值。
逆時針方向時顯示OVER。
注意:測量前請切斷測試回路的電源。
※右圖是DT4282的使用方法例。其他機型的參數和設置有不同,請參考各產品的參數表。

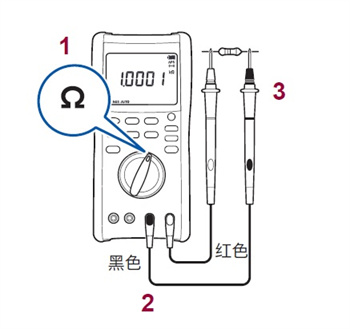

使用萬用表測量電阻的方法
電阻測量按照以下步驟設置萬用表。
1. 旋轉開關的設置:(右圖1)
2. 測試線的測試連接端口:黑(-端口)=COM、紅(+端口)= V Ω(右圖2)
3. 測試線和電阻的連接:(右圖3)(無極性)
注意:測量前請切斷測試回路的電源。

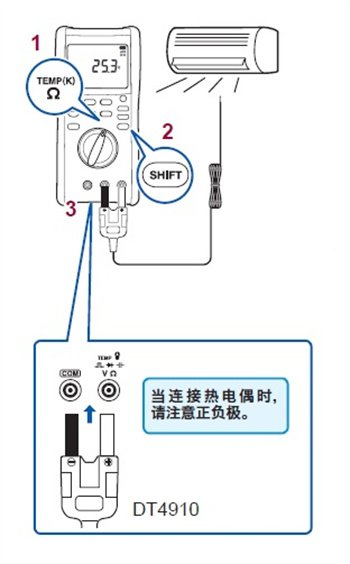

使用萬用表測量溫度的方法
測量空調吹風的溫度等溫度測量時按照以下步驟設置萬用表。
1. 旋轉開關的設置:(右圖1)
2. 操作按鍵設置:(右圖2)
3. 測試線的連接:(右圖3)K熱電偶DT4910(選件)※也可以使用其他K熱電偶傳感器。
※右圖是DT4282的使用方法例。其他機型的參數和設置有不同,請參考各產品的參數表。

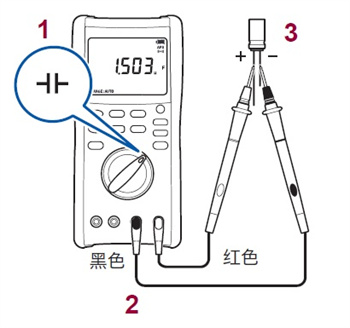

使用萬用表測量電容的方法
電容測量時按照以下步驟設置萬用表。
1. 旋轉開關的設置:(右圖1)
2. 測試線的測試連接端口:黑(-端口)=COM、紅(+端口)= V Ω(右圖2)
3. 測試線和電容連接:有極性電容是紅色測試線連接+端口,黑色測試線連接-端口。(右圖3)
電容值顯示:「F」「μF」「nF」「pF」
※右圖是DT4282的使用方法例。其他機型的參數和設置有不同,請參考各產品的參數表。
使用萬用表測量直流電流的方法
測量直流回路中電流時按照以下步驟設置并連接萬用表。
連接如右圖所示切斷×部分的接線后,負載和電源之間串聯萬用表。
1. 旋轉開關的設置:(右圖1)
2. 操作按鍵設置:(右圖2)
3. 測試線的測試連接端口:黑(-端口)=COM、紅(+端口)= A(右圖3)
4. 測試線的回路連接方法:黑=電源的負極,紅=負載(讓電源、負載和串聯)(右圖4)
注意:測量前請切斷測試回路的電源,并在連接后接通電源。請勿外加電壓(電源上不要并聯)。確認萬用表可測的最大電流值,請?jiān)诓怀^(guò)該值以上的回路中進行測量。
※右圖是DT4282的使用方法例。其他機型的參數和設置有不同,請參考各產品的參數表。

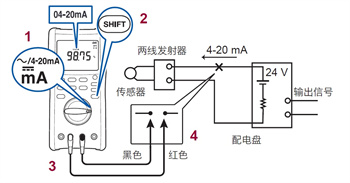

使用萬用表測量直流電流(4-20mA)
測量直流回路的電流時按照以下步驟設置并連接萬用表。
連接如右圖所示切斷×部分的接線后,負載和電源之間串聯萬用表。
1. 旋轉開關的設置:(右圖1)
2. 操作按鍵設置:(右圖2)
3. 測試線的測試連接端口:黑(-端口)=COM、紅(+端口)=μA mA(右圖3)
4. 測試線的回路連接方法:黑=傳感器,紅=電源(分流裝置)(右圖4)
注意:測量前請切斷測試回路的電源,并在連接后接通電源。請勿外加電壓(電源上不要并聯)。確認萬用表可測的最大電流值,請?jiān)诓怀^(guò)該值以上的回路中進行測量。
※右圖是DT4282的使用方法例。其他機型的參數和設置有不同,請參考各產品的參數表。

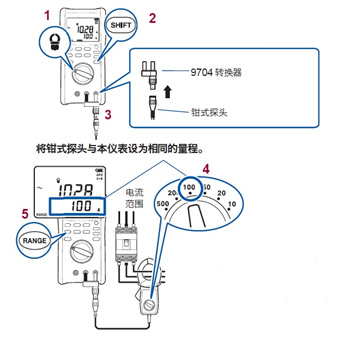

使用萬用表和鉗形傳感器測量交流電流
通過鉗形傳感器使用萬用表測量交流會路的電流時,按照以下步驟設置萬用表,并用鉗形傳感器夾住電線進行測量。
1. 旋轉開關的設置:(右圖1)
2. 操作按鍵設置:(右圖2)
3. 轉換器和鉗形傳感器的連接:(右圖3)
轉換器的萬用表連接端口:黑(-端口)=COM、紅(+端口)= V Ω
4. 鉗形傳感器的電流量程決定:(右圖4)
5. 配合萬用表的量程設置:(右圖5:按照鉗形傳感器的量程使用RANGE鍵進行設置)
6. 鉗形傳感器的連接:(右圖6)
注意:測量中改變了鉗形傳感器的量程的話,必須改變?nèi)f用表的量程。
※右圖是DT4282的使用方法例。其他機型的參數和設置有不同,請參考各產品的參數表。
※轉換器使用9704。
※鉗形傳感器可以使用9010-50、9018-50、9132-50。

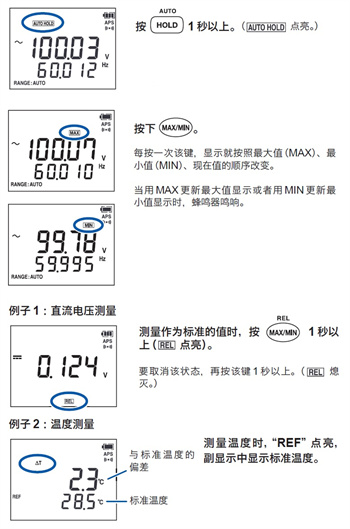

萬用表的便捷功能:AUTO HOLD功能/記錄功能/相對值功能
AUTO HOLD功能:
測試線接觸后,自動停止更新測量值,手寫測量值并記錄后,測試線接觸不同測量點的話,自動更新測量值后,能防止再次更新的功能。(按下HOLD鍵1秒以上)
記錄功能:
測量中可以記錄所更新的測量值中的最大值和最小值的功能。(按下MAX/MIN鍵)
相對值功能:
測量標準值的變化值的功能。(按下MAX/MIN鍵一秒以上)

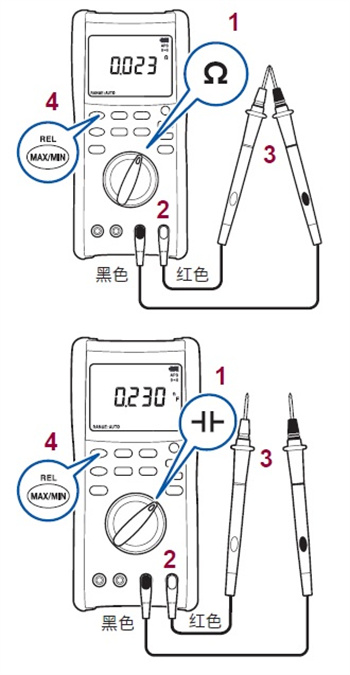

萬用表的功能:調零
電壓、電流、電阻時:
1. 旋轉開關設置:設置在希望調零的功能上(右圖1)
2. 測試線的連接端口:(右圖2)
電流測量以外:黑(-端口)= COM、紅(+端口)= V Ω
電流測量:黑(-端口)= COM、紅(+端口)= A或μA mA
3. 測試線的狀態:短路(右圖3)
4. 實施調零:按下MAX/MIN鍵1秒以上。(右圖4)

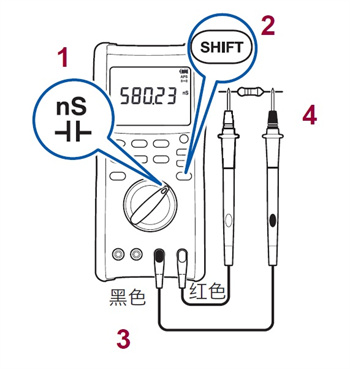

電容(電導)時:
1. 旋轉開關設置(右圖1)
2. 測試線的連接端口:電流測量以外:黑(-端口)= COM、紅(+端口)= V Ω(右圖2)
3. 測試線的狀態:開路(右圖3)
4. 實施調零:按下MAX/MIN鍵1秒以上。(右圖4)
