03.萬用表的正確使用方法和選擇安全的萬用表

沖擊電壓導致的過電壓事故

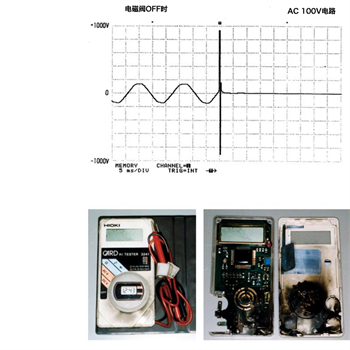

電磁閥的開關導致過電壓發生波形如右圖所示。該例中可見在AC100V電線中產生了接近1000V的沖擊電壓。這種沖擊電壓容易在感應負載較多的工廠，或者萬用表使用場所附件有雷電情況時發生。

測量等級

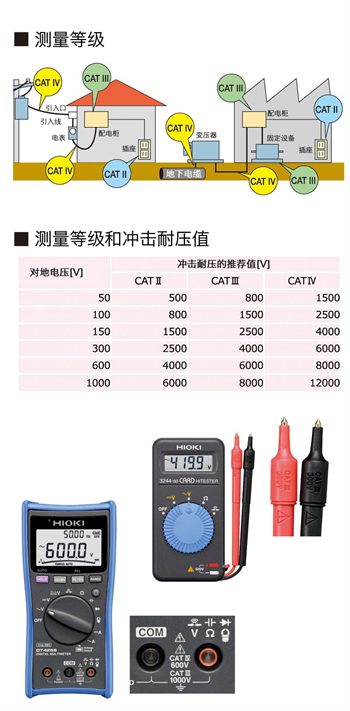

在萬用表的安全性相關國際標準IEC61010-1中，如右圖所示劃分測量等級，按照不同等級認證了耐壓能力的萬用表等測試儀如下：
（HIOKI產品的產品樣本和主頁上都按照以下描述刊登）

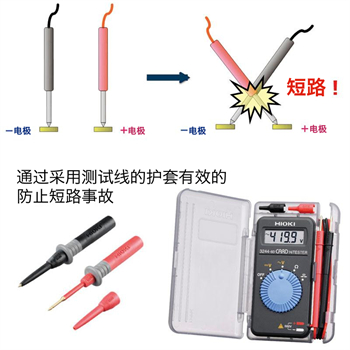

卡片式萬用表3244-60：CAT III 300V, CAT II 600V
數字萬用表DT4256：CAT IV 600V, CAT III 1000V
不同的適用場合（CAT IV / CAT III / CAT II）和對地電壓（電路電壓）中預計會產生的沖擊電壓（右表）中均需要以足夠的耐壓能力為前提。
比如CAT II 300V的萬用表在等級CAT II中需要對地電壓300V以上，且能夠承受2500V的沖擊電壓。
考慮到上述沖擊電壓的發生情況的工業標準等中，根據測量場所（=等級）最好盡量選擇測量等級較高的萬用表。

以下為各測量等級的詳細情況。

等級II
連接插座的設備的電源插頭到用電設備的電源回路。

等級III
直接連接到配電柜的大型設備（固定設備等）的電源布線和電源回路，以及配電柜與插座之間的電路。

等級IV
連接到建筑物的電路、引入口到電表和配電柜的電路。

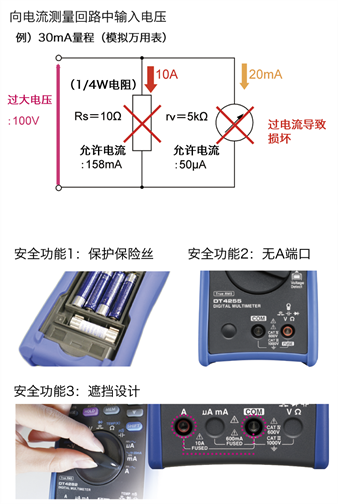

向電流測量回路中輸入電壓

使用萬用表測量電流時，在測量回路中并聯并使用萬用表。而且，為了減小連接萬用表導致的儀器損耗（電阻），將萬用表的電流測量回路中的阻抗設計的較低。
因此，對于錯誤回路的電源并聯的話，則直接加上了電源電壓導致過電流，從而燒壞測試儀器。
為了防止損壞測試儀器，萬用表中基本上都使用了保護保險絲。而且，根據不同產品，也有無電流端口（A端口）的機型，或設計成聯動旋轉開關防止測試線錯誤連接端口的機型。

向電阻測量回路中輸入電壓

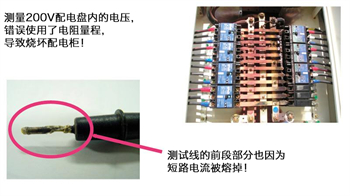

萬用表的電阻測量回路中的輸入電阻較小，因此測試線兩端施加電壓的話，則會導致萬用表內部過電流燒壞儀器，而且短路進一步損壞配電柜的結果。
HIOKI的萬用表內置過電流保護回路，將電壓輸入導致的過電流控制在最小范圍內，做了萬用表能夠最長承受1分鐘過電壓的設計。
