01.相序表的原理和使用方法

相序表的原理

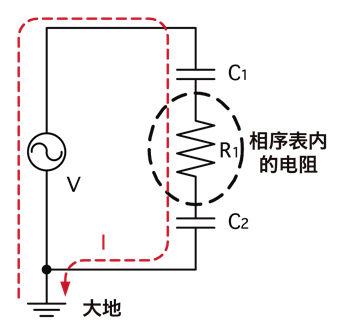

非接觸式的相序表一般采用的是通過靜電感應檢測電壓的方式。
通過電路（帶電狀態）、電壓測試夾、相序表主機、人體、大地的接觸，使各物體靜電耦合后形成閉路，其中流過非常小的電流。
微小電流在檢相器內部備好的高電阻中作為電壓下降出現，能獲取以大地為基準的對地電壓相應的波形
使用PD3129-31/32相序表，根據電壓檢測原理分別獲得三相的電壓波形并判斷相序。

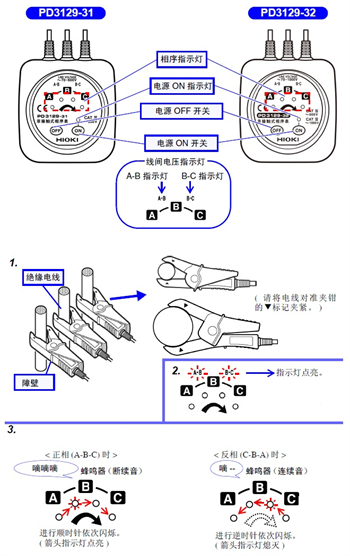

相序表的使用步驟（相序表PD3129-31/32的使用方法）

1.作業前的檢查
請在各電壓夾鉗夾在AC70V以上的單線（帶電）上，確認線間電壓指示燈亮燈。此外，不能用于屏蔽線。
?點亮：可使用
?未點亮：不可使用。

2.帶電檢測
可使用任意1個電壓夾鉗進行帶電檢測。
使用電壓夾鉗線間電壓指示燈點亮
A（黃色）僅A-B指示燈
B（綠色） A-B指示燈與B-C指示燈
C（紅色）僅B-C指示燈

3.檢相
1）使用本儀器的電流夾鉗夾住三相交流電路的絕緣層。
2）各電線帶電時，線間電壓指示燈A-B、B-C點亮。
3）相序指示燈沿著箭頭方向（順時針）進行依次閃爍時，表明其連接相序為正序（A-B-C）。此時，蜂鳴器會發出斷續音。
