02.驗電筆的原理和方法

驗電筆的原理

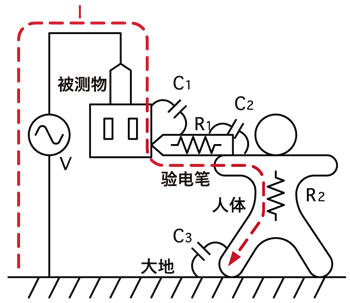

非接觸式的驗電筆一般采用的是通過靜電感應檢測電壓的方式。
驗電筆接觸被測物（插座等）時，被測物和驗電筆之間產生靜電耦合。同樣，驗電筆和人體、人體和大地之間也產生靜電耦合，當被測物是帶電狀態時，通過驗電筆和人體流過微小的交流電流。
通過驗電筆內部的高電阻檢測這種微小的交流電流，并轉換為燈光和聲音的方式顯示出來。另外，流過的電流為1μA以下，對人體沒有危害。

驗電筆的使用方法（驗電筆3481-20的使用方法）

1.打開開關
按下電源開關。
若白色LED等不亮或燈光較弱時，請更換電池。

2.作業前的檢查
手握本儀表，將檢測部接觸帶電壓的插座后進行確認。
?紅色LED燈閃爍并發出蜂鳴音——沒有問題
?若紅色LED燈慢慢滅燈且蜂鳴音變弱——請更換電池
?紅色LED燈不亮，或無蜂鳴音——出現故障

3.驗電方法
在打開開關后白色LED燈亮的狀態下，將檢測部分接觸被測物。
?白色LED一直亮著、紅色LED閃爍并伴隨蜂鳴音——帶電狀態
?僅僅白色LED燈亮——不帶電狀態或者工作電壓范圍以下

※本儀表的對地最大電壓為AC600V。請不要進行超過此電壓的測量。
