04.接地電阻計FT6031-03的使用方法 3電極法
返回上一頁進行調零

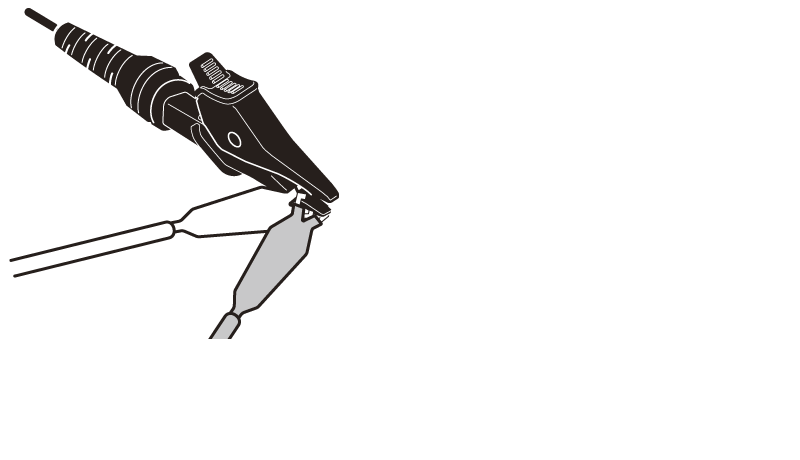

E端子上連接黑色測試線，在S（P）端子上連接黃色測試線，在H（C）端子上連接紅色測試線后，如圖短接3條測試線的頂端。
使用接地電阻計進行調零。
使用接地電阻計進行調零。

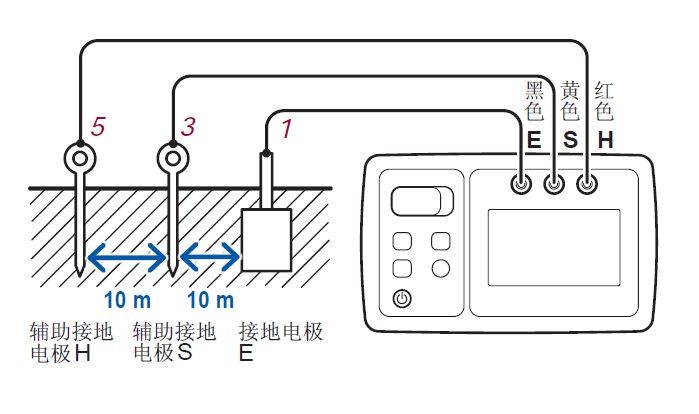

連接測試線
用測試線（黑色）連接接地電極與E端子。
手持2個卷繞器，拉出測試線并移動至測量場所。
在完全拉出測試線（黃色）的位置上，將輔助接地棒插入到地面中，然后連接測試線（紅色）。
從卷繞器（測試線：紅色）上拉出測試線，同時在連接接地電極E與輔助接地電極S的直線上進一步向遠處移動。
在完全拉出測試線（紅色）的位置上，將輔助接地棒插入到地面中，然后連接測試線（紅色）。
手持2個卷繞器，拉出測試線并移動至測量場所。
在完全拉出測試線（黃色）的位置上，將輔助接地棒插入到地面中，然后連接測試線（紅色）。
從卷繞器（測試線：紅色）上拉出測試線，同時在連接接地電極E與輔助接地電極S的直線上進一步向遠處移動。
在完全拉出測試線（紅色）的位置上，將輔助接地棒插入到地面中，然后連接測試線（紅色）。
測量接地電阻
按下電源按鈕，打開電源。

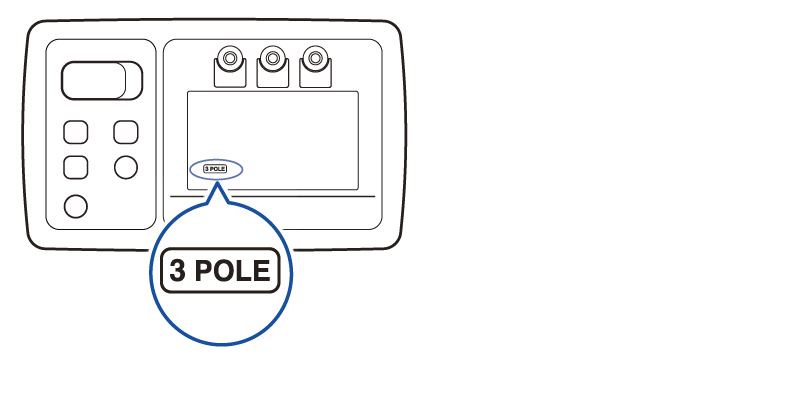

按下Fn按鈕，顯示[3POLE]（3電極法），顯示對地電壓。
如果按下MEASURE按鈕，本儀器則會依次執行對地電壓測試→輔助接地電阻測試→接地電阻測量。
約8秒鐘完成測量，顯示測量值并HOLD指示燈點亮。確認測量值。
按下Fn按鈕，顯示[3POLE]（3電極法），顯示對地電壓。
如果按下MEASURE按鈕，本儀器則會依次執行對地電壓測試→輔助接地電阻測試→接地電阻測量。
約8秒鐘完成測量，顯示測量值并HOLD指示燈點亮。確認測量值。
關于混凝土上的測量
由于混凝土導電，因此可在混凝土上設置輔助接地電極。
將輔助接地棒放在混凝土上，進行淋水，或?qū)櫇竦哪ú紥煸谳o助接地棒上，作為輔助接地電極。

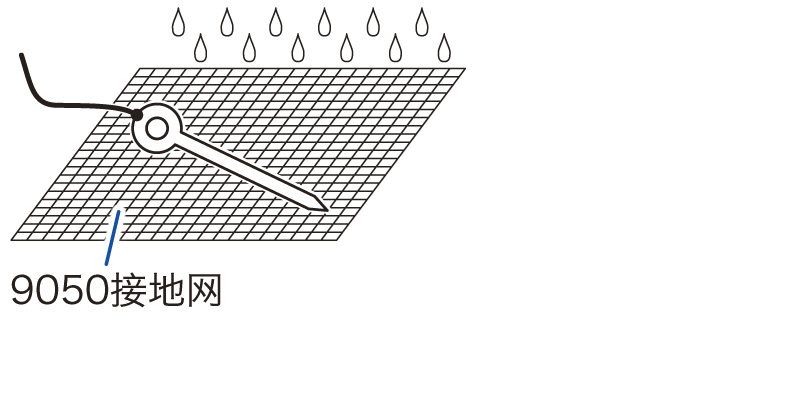

使用這種方法未能降低輔助接地電極的接地電阻時，請將選舉9050接地網鋪在混凝土上，然后將輔助接地棒放在接地網上并淋水。請?jiān)谒浞譂B入混凝土之后開始測量。
也可以使用金屬板、鋁箔等替代接地網。但使用接地網可降低輔助接地電極的接地電阻。
由于瀝青為絕緣體，因此通常不能在瀝青上設置輔助接地電極。但有時也可能在被水滲透的瀝青上進行測量。
將輔助接地棒放在混凝土上，進行淋水，或?qū)櫇竦哪ú紥煸谳o助接地棒上，作為輔助接地電極。
使用這種方法未能降低輔助接地電極的接地電阻時，請將選舉9050接地網鋪在混凝土上，然后將輔助接地棒放在接地網上并淋水。請?jiān)谒浞譂B入混凝土之后開始測量。
也可以使用金屬板、鋁箔等替代接地網。但使用接地網可降低輔助接地電極的接地電阻。
由于瀝青為絕緣體，因此通常不能在瀝青上設置輔助接地電極。但有時也可能在被水滲透的瀝青上進行測量。
