05.存儲記錄儀的使用方法?設置示例

行業領域類別的使用示例

1. 電氣?電力相關領域
■電源分析（瞬間掉電、瞬間電壓下降、電源干擾、諧波分析）
■電氣控制系統故障分析
■斷路器?磁截止特性分析
■漏電?接地故障回路檢測
■發電機?負載斷開試驗
■電池充放電試驗
■伺服電機?反饋系統分析
■磁卡回放信號分析等
■變頻器輸入輸出分析

2. 汽車?電車?交通領域
■汽車?發動機控制試驗
發動機燃燒分析、ECU信號分析、ABS、懸掛系統、導航系統、安全氣囊、4WD、變速器、各種行駛振動試驗、各種傳感器信號分析等
■電車控制試驗
各種電子控制試驗、變頻器馬達控制試驗、列車運行控制試驗等。剎車特性、振動分析等。

3. 制造?機械領域
■鋼鐵?化學各種工廠控制分析
工廠各種工控信號分析、電磁閥等、控制系統異常分析。
■工廠設備維護保養、馬達?軸承振動分析
■液壓設備壓力試驗
■設備機械、固有頻率的分析
■注塑機的各種控制分析
■旋轉設備、異常診斷
■焊接電流測量
■各種自動化設備、異常分析

4. 維護?保養領域
■電梯加速度試驗、電氣控制異常分析
■各種旋轉設備診斷

5. 其他
■材料試驗（壓縮、拉伸、負荷、振動、沖擊試驗等）
■醫療相關（心電波形記錄、與各種ME設備組合的測量）
■建筑?土木（振動、沖擊試驗、物體的固有振動分析）
■化學（火藥爆炸試驗、壓力分析）

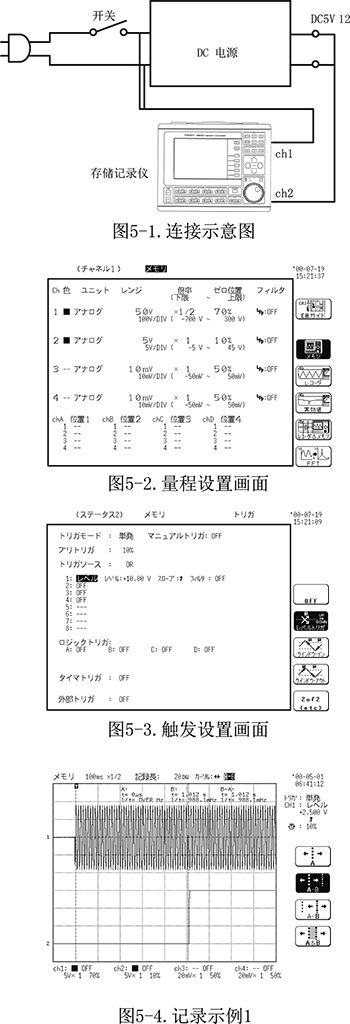

直流電源的輸入輸出特性測量示例

目的：
測量電源開關接通后輸出的上升時間。

要點：
利用電源開關ON時初級側輸入的上升沿進行電平觸發。

1）記錄長度的設置
想要錄2秒左右，所以設置100ms/DIV、Shot長度(記錄長度) 20DIV。

2）輸入量程的設置
初級側為AC100V，則P-P值為282V，因此通道1設為100V/DIV。次級側為DC5V，因此第2個通道設為1V/DIV。

3）觸發條件的設置
開關ON則0→100V(rms)，觸發電平要設為0V以上的斜率↑。在此設為10V。

4）預觸發的設置
因為需要開關ON以后的數據，所以預觸發設為10%。

5）觸發模式設置
僅一次因此設為單次模式。

6）記錄打印的設置
想要在觸發成立后自動開始打印時，在狀態（設置）畫面將自動打印設為ON。
想要自動保存到外部存儲器時，選擇各種媒介，選擇保存格式的二進制格式或文本格式并設為ON即可。
另外，即使自動打印設為OFF，在畫面上抓取到數據的話，之后也可以通過打印鍵進行記錄的打印，因此此處設為OFF。

7）等待觸發設置
確認輸入線的連接，按開始鍵。出現觸發等待的顯示即可。

8）記錄
接通電源開關。無誤的話則波形數據抓取完畢后結束。

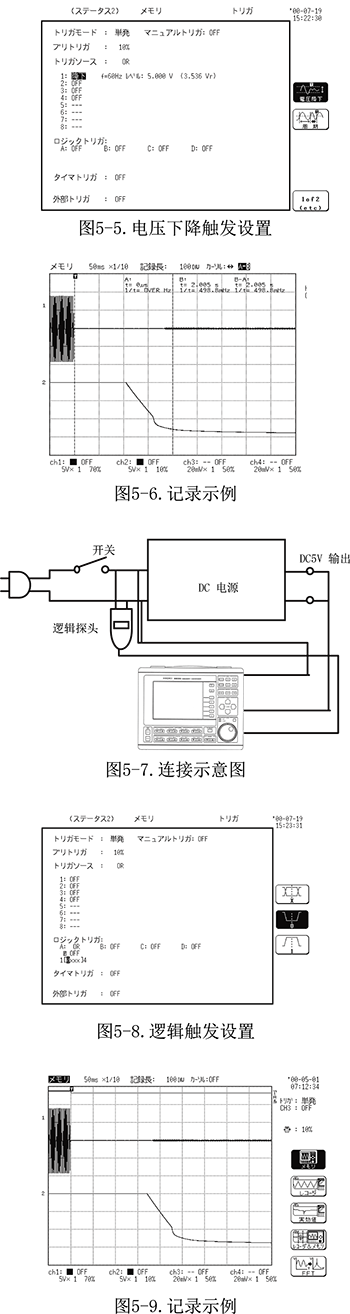

直流電源的輸入輸出特性測量示例2

目的：
測量電源開關接通后輸出的下降時間。

要點：
利用AC電源的下降沿進行觸發。用通道1的電平觸發無法進行觸發，因此使用峰值檢測方式的電壓下降觸發，或者DC輸出的電壓電平的下降沿進行觸發。另外，有線路用邏輯探頭的情況下，可以使用輸入的邏輯電平1→0進行觸發的方法。
此處介紹使用電壓下降觸發的測量步驟。如果能夠理解此電壓下降觸發，即可進行AC電源的瞬間掉電?瞬間電壓下降的測量。

■利用電壓下降觸發的測量

1）記錄長度的設置
想要錄5秒左右，因此設置500ms/DIV*10DIV。

2）輸入量程的設置
初級側為AC100V，則P-P值為282V，因此通道1設為100V/DIV。次級側為DC5V，因此第2個通道設為1V/DIV，顯示設為ON。

3）位置的設置
為不使通道1和2重疊，將零位設置在60%、10%附近。（獲得數據后即使各通道重疊，也可在之后變更位置，因此重疊也無礙。）

4）觸發條件的設置
通道1選擇電壓下降觸發，設為5V。

5）預觸發的設置
因為需要開關OFF以后的數據，所以將預觸發設為10%。

6）觸發模式的設置
僅一次因此設為單次模式。

7）記錄打印的設置
（與"直流電源的輸入輸出特性測量示例"相同）

8）觸發等待設置
連接輸入線，按下開始鍵。出現觸發等待的顯示即可。

9）記錄
將電源的開關關閉。無誤的話波形數據抓取結束。

※連接圖與圖5-1相同。

■利用線路用邏輯探頭的測量
進行觸發條件的設置變更以及邏輯通道顯示的設置變更。其他與前面所述的設置相同。

1）觸發條件的設置
利用邏輯輸入進行觸發，因此要進行邏輯觸發的設置。以chA1[0.×.×.×]4、chA1從1→0的條件進行觸發。

2）邏輯通道的顯示
讓通道顯示畫面中顯示邏輯通道A1。

3）之后的與前面項目設置相同。

通過這項應用，在定序控制回路等發生自保持回路被重置的故障時，可利用自保持回路電壓的有無進行觸發，對電源回路等進行故障分析。

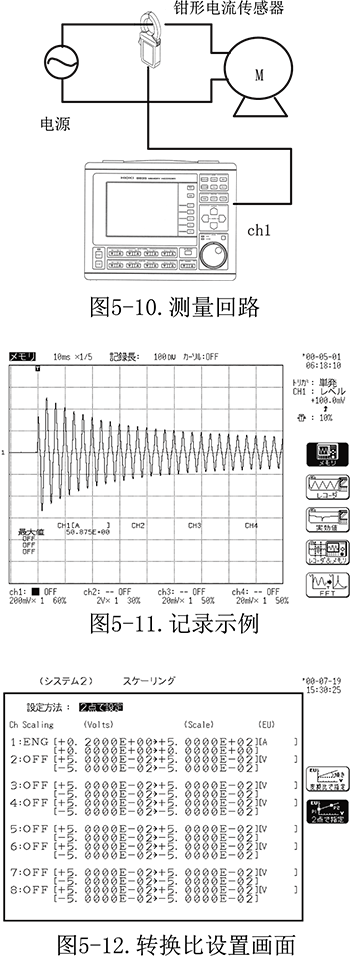

馬達的啟動電流波形測量

目的：
通常用電流計等進行的測量無法測量瞬態的負載電流變動或啟動電流等。但存儲記錄儀可以與鉗形電流傳感器搭配從而輕松的利用波形電平進行測量。

要點：
使用鉗形電流傳感器，用啟動電流進行觸發。使用轉換比功能可直接讀取電流值。所使用的鉗形電流傳感器為9018型。輸出率為AC500A→AC200mV。另外，調出跟蹤光標可測量最大值以及沖擊電流的時間，最后使用參數運算功能求得最大值。

1）記錄長度的設置
根據負載設置不同，此處設為0.5秒，50ms/DIV下10DIV。

2）輸入量程的設置
所用鉗形電流傳感器的輸出為AC200Mv,因此量程設為50mV/DIV，零位設為50%。

3）轉換比的設置
在系統的轉換比設置畫面上選擇2點轉換，如圖5-12所示設置。轉換比的有效?無效通過ENG設置，設為10的3次?6次單位，因此可按K?M?G單位讀取。

電壓　　　轉換比2點數值　　　　　　單位符號
HIGH 側　 0.2000E+00　→　5.0000E+02　　 [A]
LOW 側　 0.0000E+00　→　0.0000E+00

4）預觸發的設置
觸發之后是必要的，因此設為10%。

5）~8）（與"直流電源的輸入輸出特性測量示例"相同。）

6）最大值運算的執行
