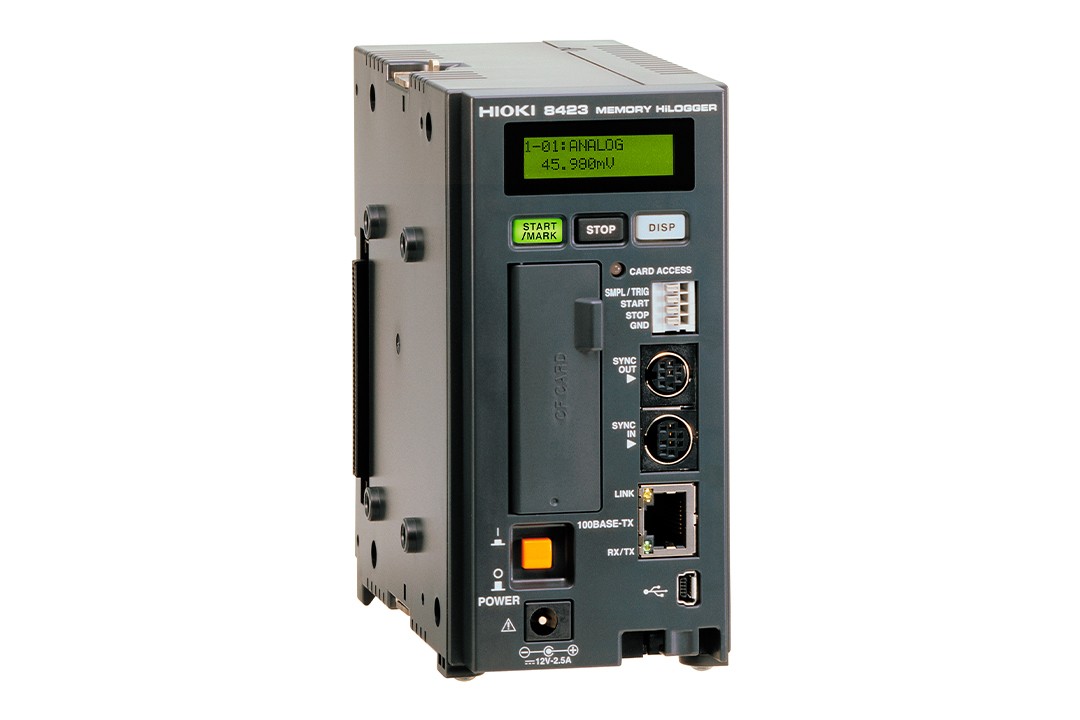

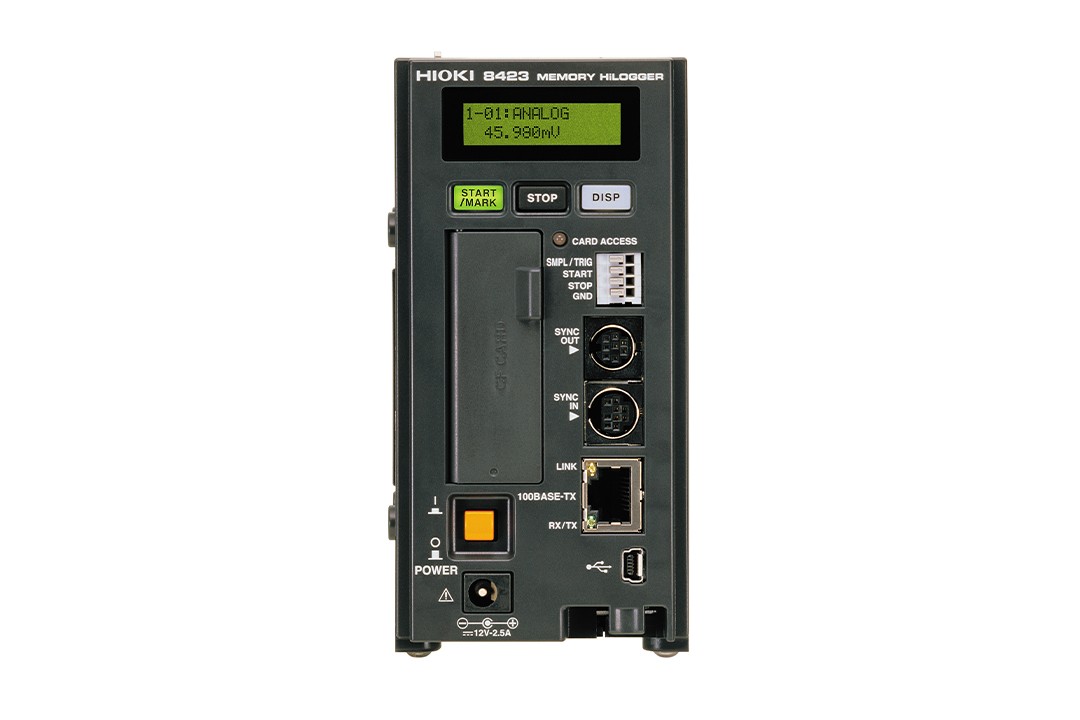

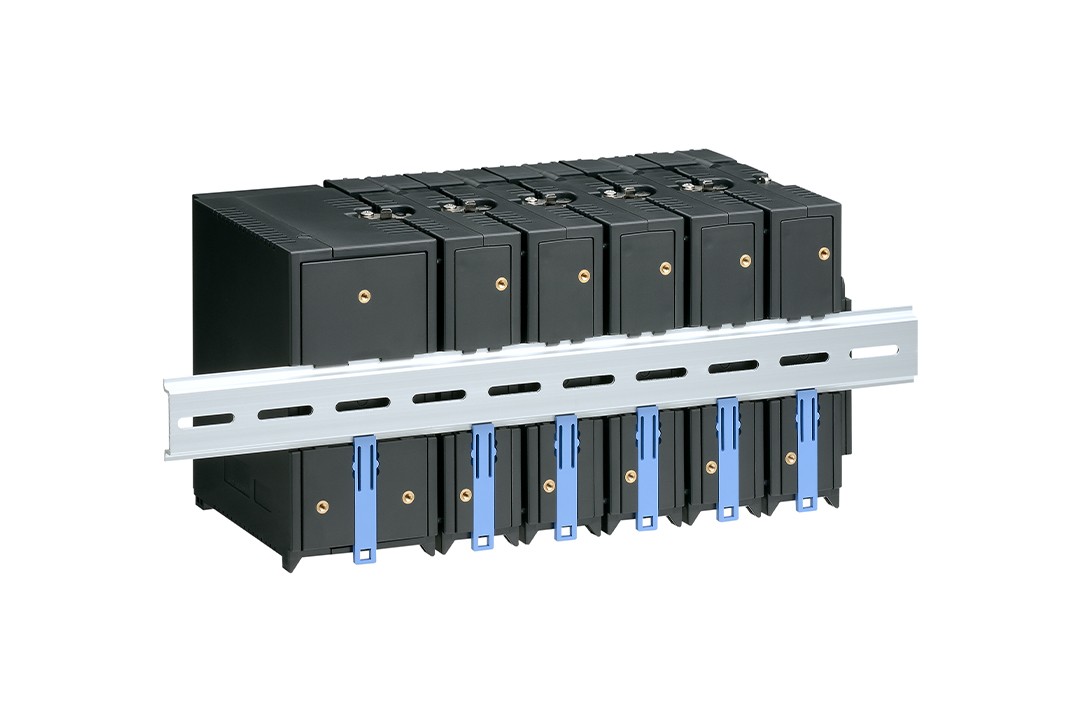

● PC基準的15ch～600ch數據收集器
● 強化絕緣功能、對地間600V、通道間200V/120V
● 配備USB2.0、100BASE-TX LAN、CF卡1GB
● 內存容量可有效合理利用的兩用采樣
基本參數

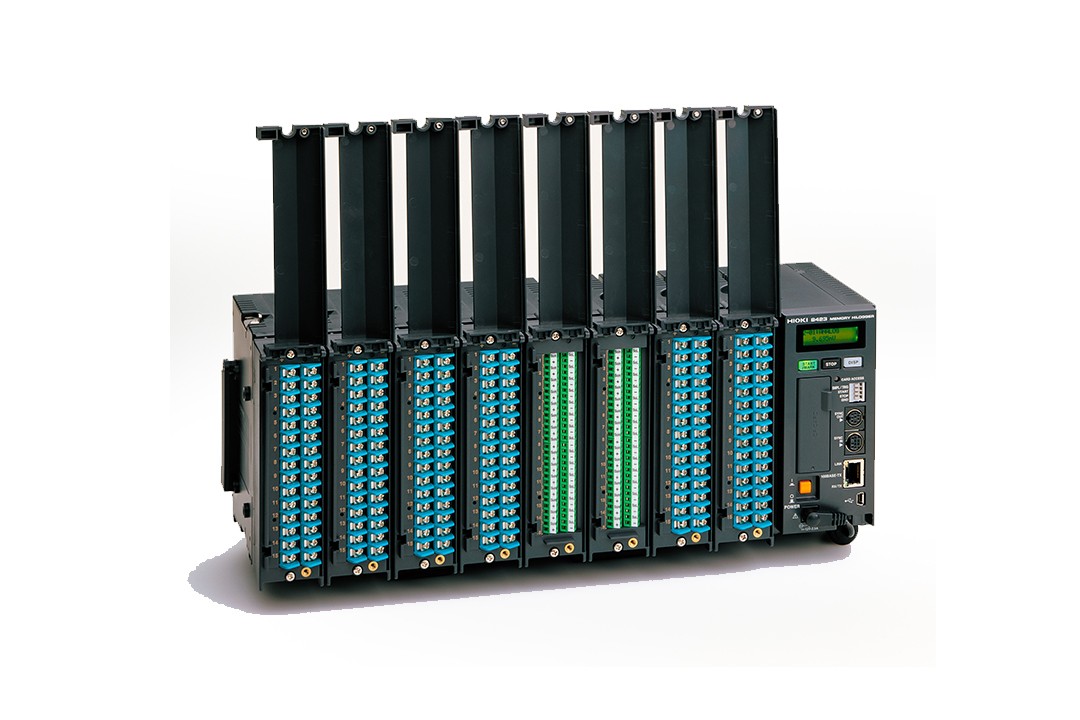

| 單元連接數 | 最大8單元（120ch）、1個系統由8單元連接、最大可進行5個系統(600ch)的同步采樣。 |
|---|---|
| 測試對象 用于 8948 | [電壓] ±150mV～±100V, 1-5V f.s. 6量程, 最大分辨率5μV [溫度: 熱電偶] -200°C ～2000°C (根據使用傳感器的不同而不同)， 3量程 (K, E, J, T, N, W (Wre5-26), R, S, B), 最大分辨率0.01°C [最大輸入電壓] DC 100V, 通道間 DC 200V, 對地間 AC DC 600V |

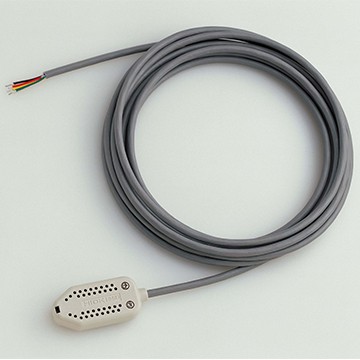

| 測試對象 用于8949 | [電壓] ±150mV～ ±60V, 1-5V f.s. 6量程, 最大分辨率5μV [溫度 (熱電偶)] -200°C ～ 2000°C (根據使用傳感器的不同而不同), 3 量程 (K, E, J, T, N, W (Wre5-26), R, S, B), 最大分辨率 0.01°C [溫度 (熱電阻)] -200°C ～ 800°C, 3 量程 (Pt 100, JPt 100),最大分辨率 0.01°C [濕度] 100% rh f.s., 5.0 ～ 95.0% rh (使用9701時), 分辨率 0.1% rh [最大輸入電壓] DC 60V, 通道間 : 120 V DC, 對地間 : 600 V DC, AC |
| 測試對象 用于8996 | [脈沖累計] 0～1000M脈沖, 1量程 (無電壓a接點, 開路集電極或電壓輸入),最大分辨率1脈沖 [轉數變動] 0～5000/n (r/s) f.s. 1量程 (和脈沖累計為同一輸入信號), 分辨率1/n (r/s) ※n是每1回轉時的脈沖數1～1,000 [數碼輸入] ON/OFF的邏輯信號 [最大輸入電壓] DC 50V, 通道間 : 33V AC, 70V DC, 對地間 : 600 V DC, AC, ※每5ch有3block絕緣，block內的通道共地 |
| 記錄間隔 | 10ms～1小時, 19 檔量程 (溫度測試混合時5s ～ 1小時), 輸入單元單位可以有高速用/低速用兩種設定(兩用采樣) |
| 功能 | CF卡實時保存, 觸發功能, 數字濾波器 (計測單元內), 警報輸出(使用警報單元), 專用軟件進行數據采集, FTP服務器/HTTP服務器功能 |
| 接口 | LAN : 100Base-TX, USB : Ver 2.0 mini B端子, CF卡槽 |
| 電源供應 | AC 轉換器 9418-15 /20 VA (Max. 8單元連接時), 12V 系列電池 (-20%, +30%范圍,需要使用連接線。請訂貨時說明). |
| 體積及重量 | 67 mm W × 133 mm H × 125 mm D, 600 g (僅限8423主機) |
| 附件 | AC轉換器 9418-15 ×1, USB 線 ×1, 連接板×1, CD-R ( Logger Utility) ×1, 轉換器套×1, 鐵磁鉗夾 ×1，快速操作指南×1，使用說明書×1 |

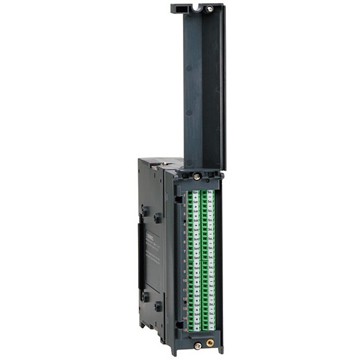

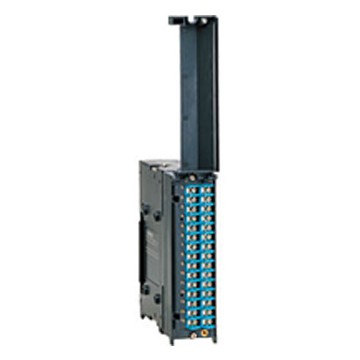

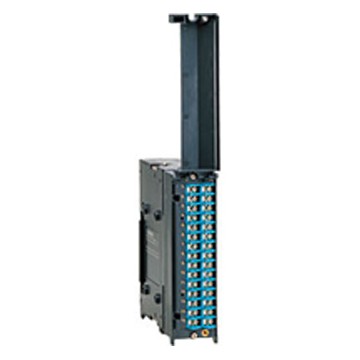

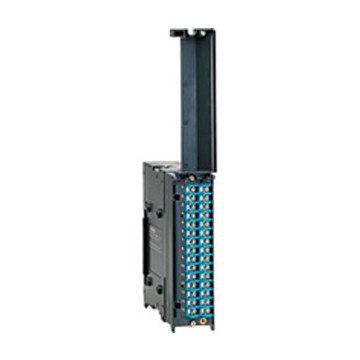

輸入/輸出模塊
輸入相關
存儲媒介
※9830不能用于8423。※購買CF卡時的注意事項：請務必使用我司選件中的CF卡。若使用我司意外的CF卡，則無法保證進行正常的保存、讀取。

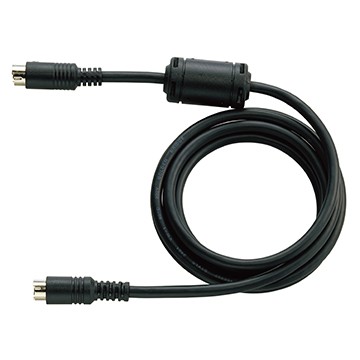

其他選件
※9418-15為標配附件
PC用
※Logger Utility為標配附件
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
編號
類別
型號
名稱
備注
類型
大小
更新時間
點擊
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
型號
品名
文件
記述
容量
備注
8423,8430-21,LR8400,8401,8402-21,LR8410-30,LR8431,LR8432-30,LR8512,LR8513,LR8514,LR8515,LR8450,LR8450-01,LR8101,LR8102
數據采集儀
可控制設備，并收集實時數據
47.06 MB
8423,LR8400系列,LR8410-30,LR8450/-01
數據采集儀
通過LabVIEW控制并選擇數據采集儀中的數據
24.48 MB
| 數據采集儀8423V1.08（2019年12月） |
 |
| 版本升級應由資格技術員來執行。 與8423的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI中國分支機構尋求幫助。 |
|
| 1.8423軟件 | |
| 最新軟件版本如下。若您還是用的老版本，請您進行升級。 | |
| 硬件版本: V1.08 | |
| 2.請確認版本號 | |
| 8423電源接通后，初始畫面中顯示版本號。 | |
| 3.下載更新文件 | |
| 如8423 版本為 V1.08，則無需升級儀器。 | |
數據采集儀8423V1.08（2019年12月）
版本升級應由資格技術員來執行。
與8423的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
與8423的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都歸弊公司所屬。
? 請確認上面內容后，進行下載。 版本升級的方法請下載「版本升級方法」后,按說明進行。
? 「版本升級方法」中,記載下載之前的主機應做的準備內容和下載順序。
? 升級過程中,絕對不可切斷主機電源。
? 同時也不可抽去PC卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
