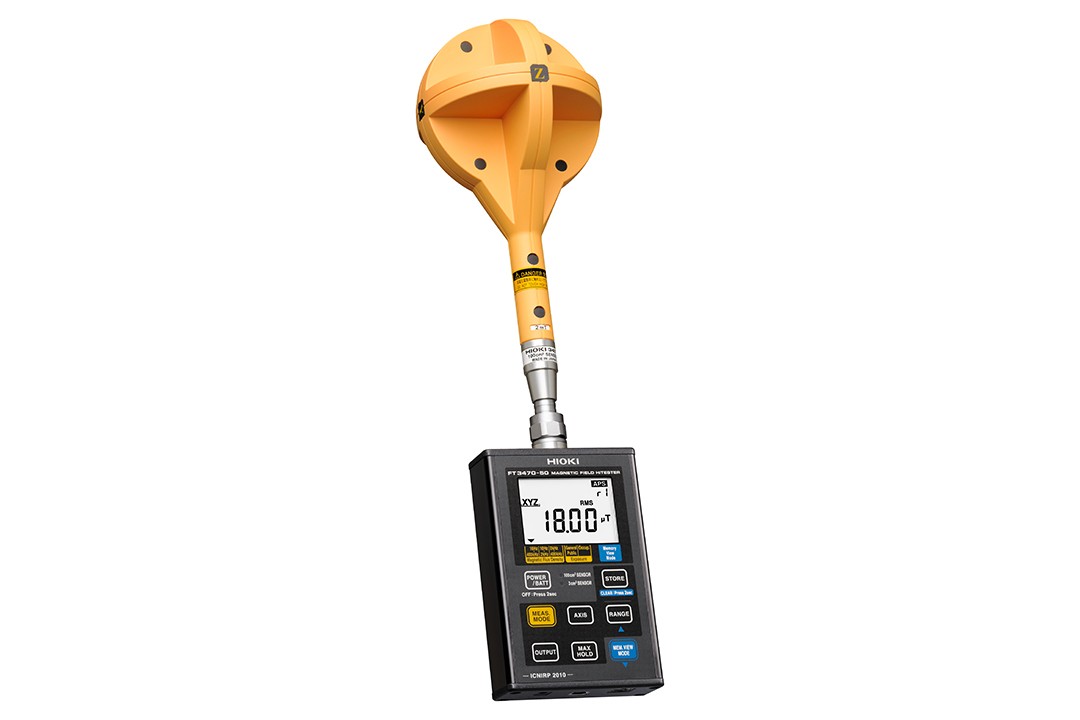

磁場測試儀 FT3470-52

區域內的磁通密度測量儀

符合IEC/EN62233標準適用于配電線下、磁場空間分布測量符合ICNIRP2010準則 10Hz～400kHz 配有100cm2和3cm2的傳感器

概要
規格
選件
相關下載
解決方案

?適用于以ICNIRP2010準則為基礎的評估試驗
?符合IEC/EN62233標準
?標配適合用于空間分布調查的3cm2磁場傳感器和符合IEC/EN62233的100cm2的磁場傳感器
?顯示單位可選（T，A/m，G）
?操作簡單，輕松測量
?標配PC應用軟件
?3軸（XYZ）的波形輸出，復合真有效值輸出
?可以用于無線充電評價系統TS2400

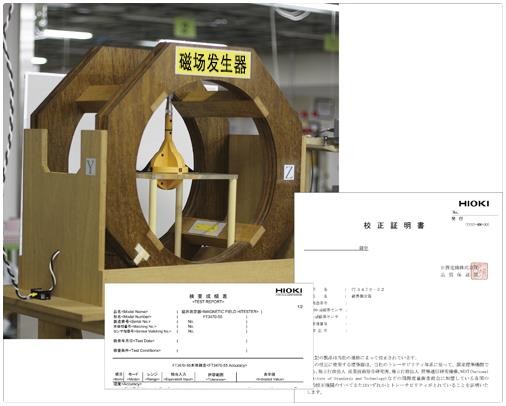

磁場測試儀的校正可在日本國內進行

JIS C 1910推薦使用進行過校正，可溯源的測試儀來進行測量。
HIOKI擁有NIST（美國國家標準與技術研究院）的可溯源的校正設備，可在國內進行校正。根據客戶的要求，可再磁場測試儀購買時或購買后進行校正時，有償提供檢查成績表、校正證明書、可溯源體系圖。關于校正詳情請向最近的HIOKI營業所垂詢。

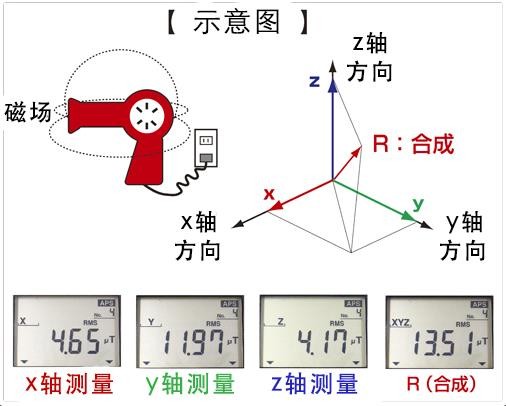

可分別顯示3軸（X，Y，Z）磁場各自的值

電流流過的物體周圍產生的空間稱為“磁場”。磁場存在方向，根據方向，測量值不同。需要測量3軸全部。FT3470-50系列能夠同時測量3軸并求出合成值（R），從而做到準確的測量。

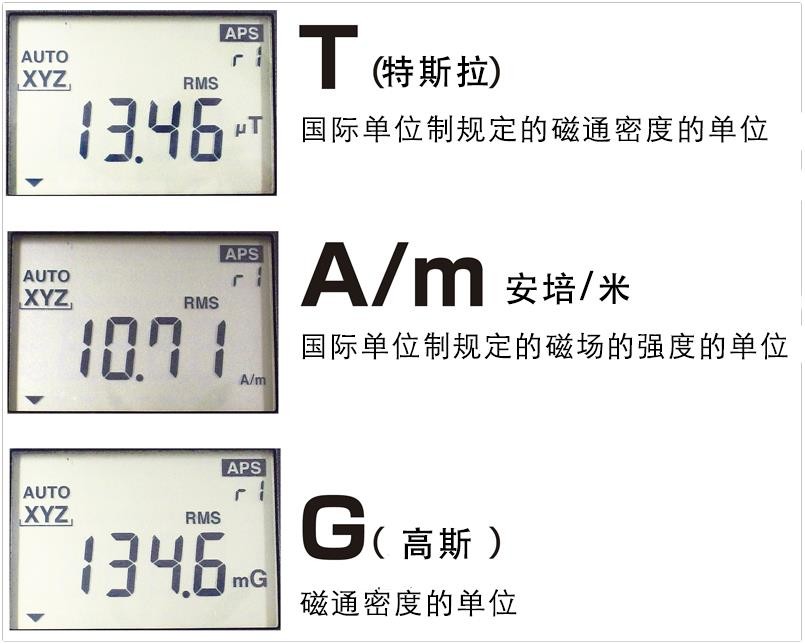

可選的磁通密度單位

根據標準和規定的不同，支持顯示T（特斯拉）、A/m （安培/米）、G （高斯）之類不同的磁通密度的單位。

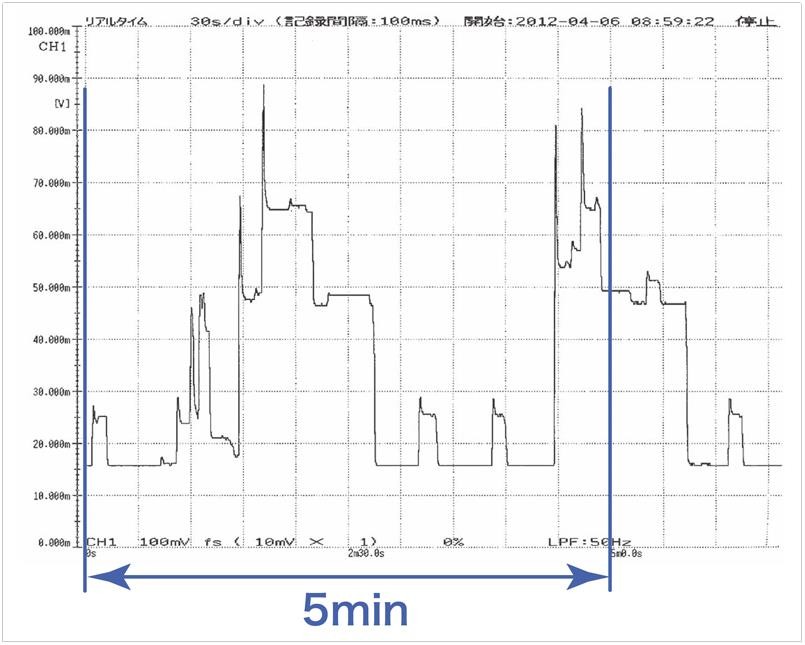

磁通密度的合成有效值電平、暴露電平的模擬輸出功能（僅限FT3470-51，F(xiàn)T3470-52）

與存儲記錄儀或數據采集儀連接，可記錄磁通密度的有效值。便于長期的觀測。輸出率為0.1 mV/顯示值（以磁通密度單位T為基準）

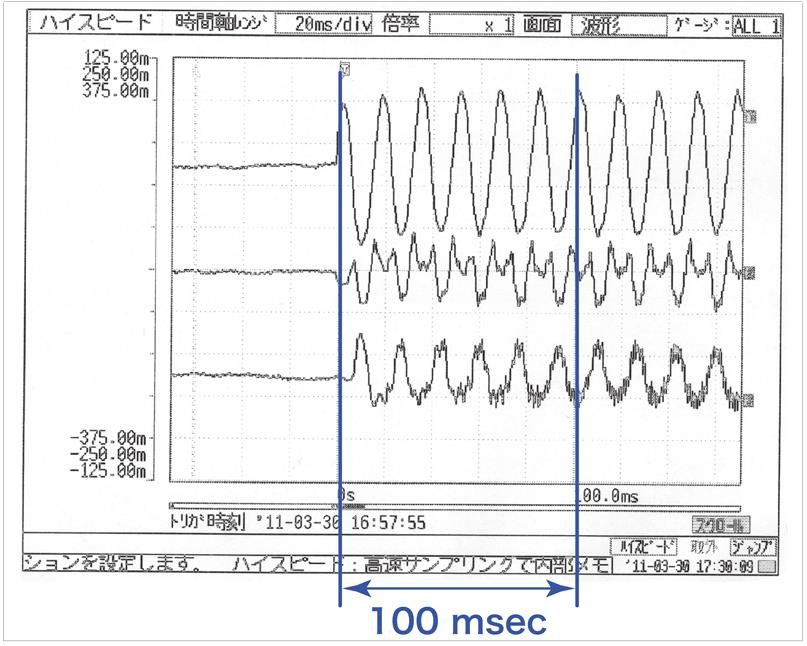

磁通密度（T）的X，Y，Z各軸的波形輸出功能（僅限FT3470-51，F(xiàn)T3470-52）

連接示波器或存儲記錄儀，可觀測磁場的波形。輸出率為0.1 mV/顯示值（以磁通密度單位T為基準）

基本參數

磁通密度（帶寬）	10 Hz～400 kHz/ 10 Hz～2 kHz/ 2 kHz～400 kHz
曝露等級	一般/專業
顯示	X/Y/Z單軸，復合真有效值R（3464點），磁通密度（單位：T，G，A/m），曝露等級（單位：%）
磁通密度量程，精度	[X/Y/Z軸]有效測量范圍：2.000 μT～2.000 mT,4檔量程精度：±3.5% rdg. ±0.5% f.s. [R軸]有效測量范圍：3.464 μT～3.464 mT, 4檔量程精度：±3.5% rdg. ±0.5% f.s. [有效測量頻率范圍] 10Hz-400kHz模式時: 50Hz～100kHz 10Hz-2kHz模式時: 50Hz～1kHz 2kHz-400kHz模式時: 5kHz～100kHz
曝露等級量程，精度	[X/Y/Z軸]有效測量范圍：20.00%～200.0%, 2檔量程 [R軸]有效測量范圍：34.64%～346.4%, 2檔量程精度：平滑邊緣50Hz～1kHz，±3.5% rdg. ±0.5% f.s. 精度：平滑邊緣1kHz～100kHz，±5.0% rdg. ±0.5% f.s.
接口	輸出種類：合成真有效值電平輸出，曝露等級輸出，磁通密度X/Y/Z各軸的波形輸出，輸出率：0.1mV/顯示點數 USB1.1：使用專用PC應用軟件讀取數據
其他	存儲功能：最大99個數據，減緩功能，最大值保持，自動省電，蜂鳴音ON/OFF
電源	5號堿性電池（LR6）×4, 連續使用時間：10h，或AC適配器9445-02（使用AC適配器時最大1.0VA）
體積及重量	主機：100W × 150H × 42D mm, 830g (含電池) 100cm²磁場傳感器：φ122 × 295L mm, 220g 3cm²磁場傳感器：φ27 × 165L mm, 95g
附件	100cm²磁場傳感器×1, 3cm²磁場傳感器×1,說明書×1,，CD-R（FT3470專用PC應用軟件DATA VIEWER）×1，USB連接線×1，5號堿性電池（LR6）×4，AC適配器9445-02×1，延長線9758×1，輸出線9759×1，攜帶盒×1
