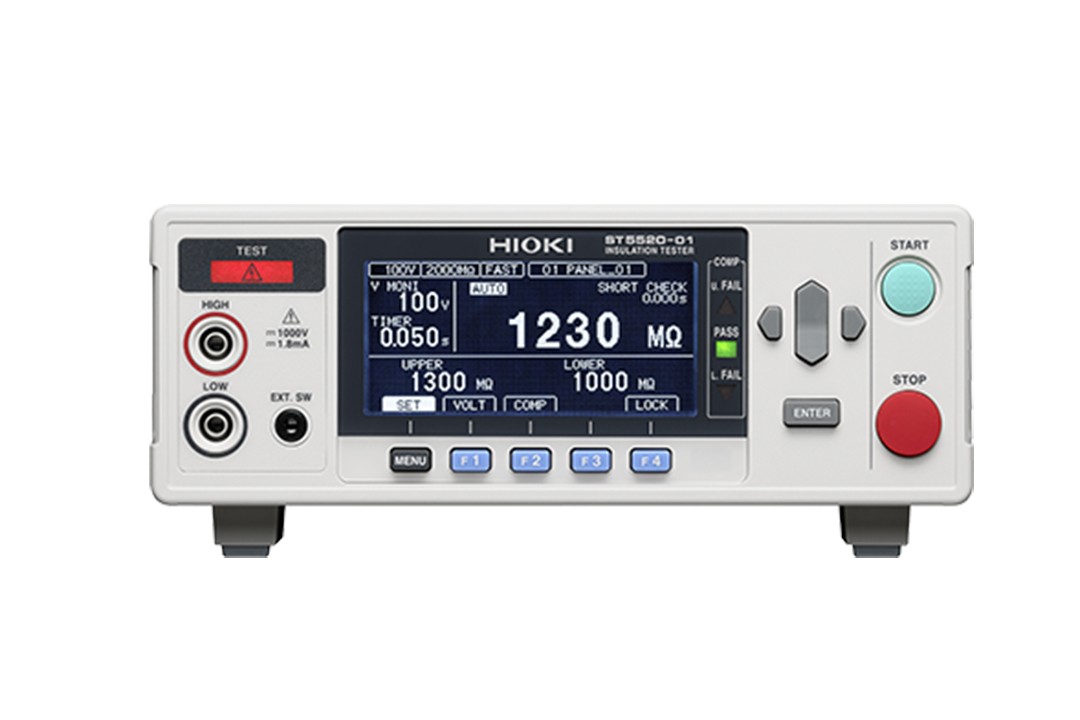

絕緣電阻測試儀 ST5520

實現了"高速"絕緣電阻檢查

最快50ms高速判定快速釋放殘留電壓測量電壓25～1000V可任意選擇接觸檢查功能短路檢查功能

概要
規格
選件
相關下載
主機升級
解決方案
常見問題

● 最快50ms的高速判斷
● 快速釋放殘留電壓
● 任意設置試驗電壓值（25～1000V（1V分辨率）設置）
● 接觸檢查功能（防止由于接觸不良造成的誤判斷）
● 短路檢查功能（防止不合格品流入市場）

主機無法單獨測量。請根據測量目的另外購買測試線。

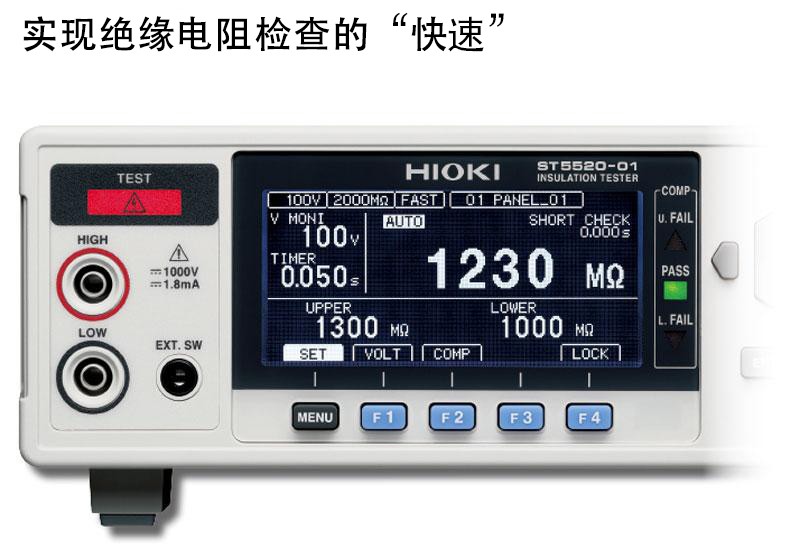

實現絕緣電阻檢查的“快速”

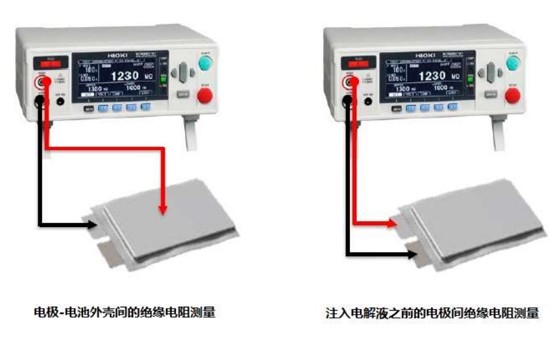

絕緣電阻測試儀ST5520是一款滿足了生產線上快節奏要求的產品。

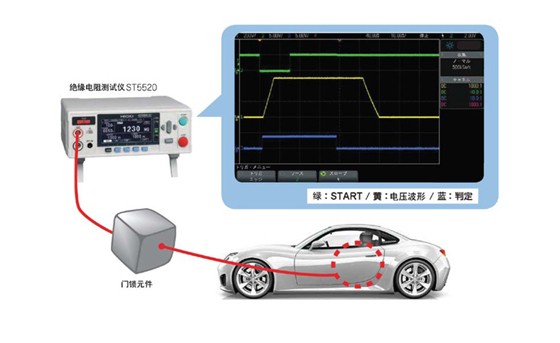

最快50ms的快速判定

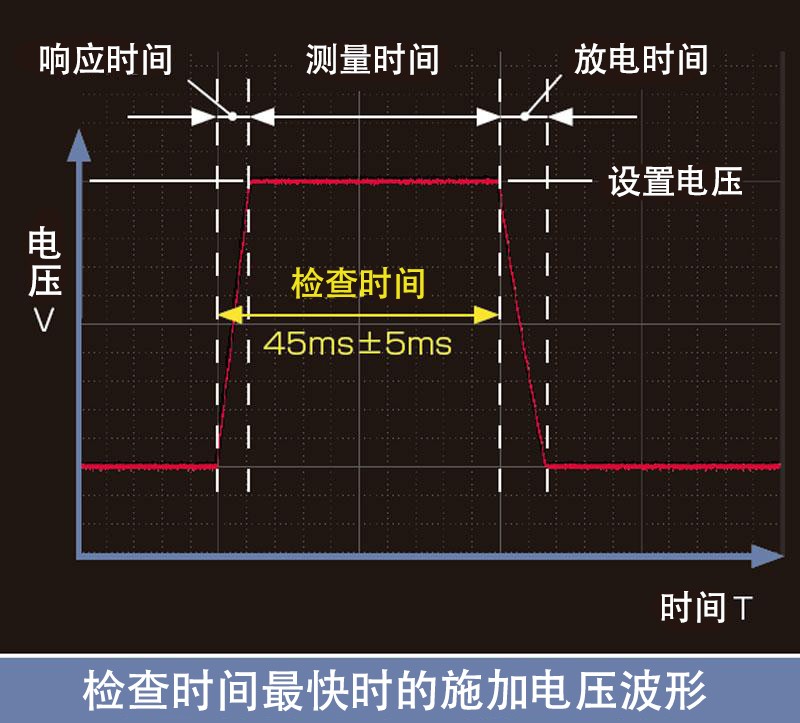

以業界最快50ms的速度檢查完畢。與本公司以往機型相比速度提高了近700ms。（※波形為9MΩ、10pF的被測物的檢查結果。）

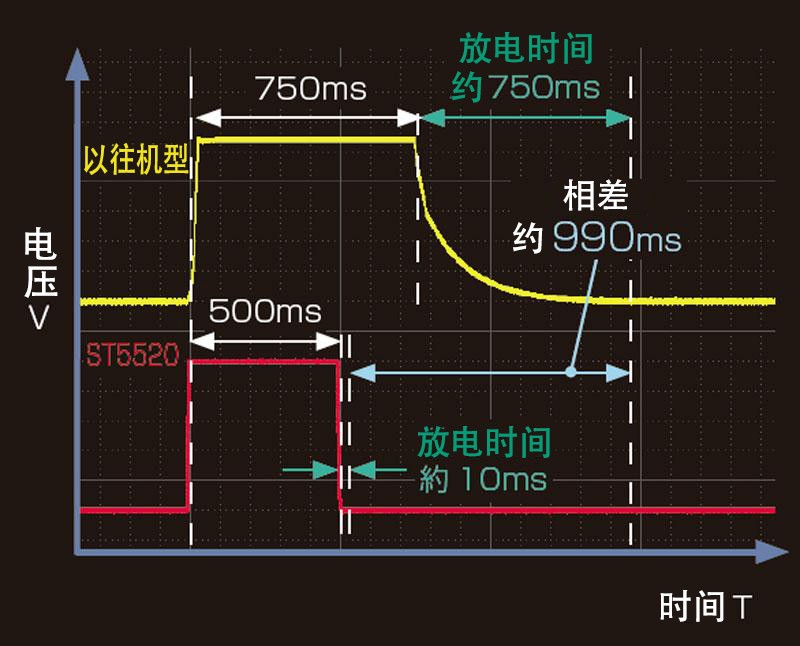

高速自動放電功能

檢查后的放電時間與以往機型相比大幅縮短。同一條件下比較，也能實現990ms的工時的改善。

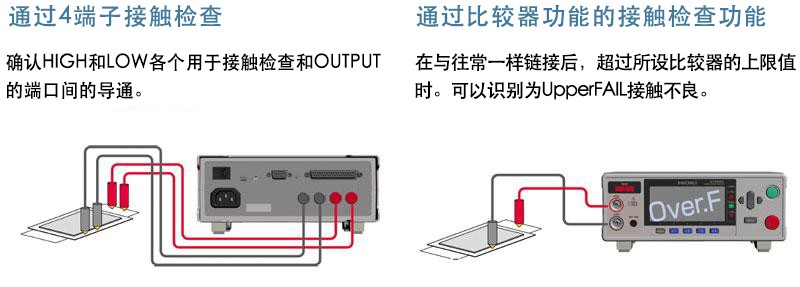

2種接觸檢查

4端子連接時和2端子連接時，有2種接觸檢查功能。
通過微短路檢測查提高檢查品質

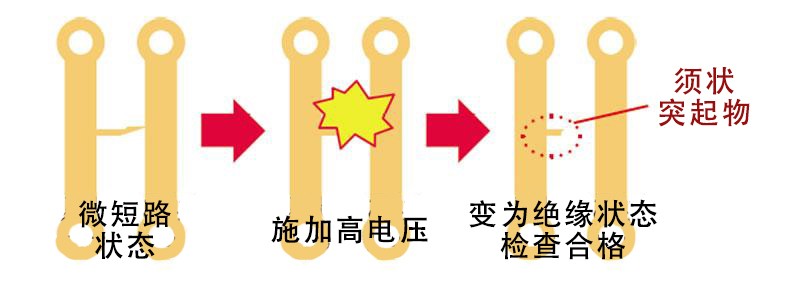

通過低電壓檢查準確找出如微短路這樣因?yàn)楦邏簩?dǎo)致燒損設備的不良現象。

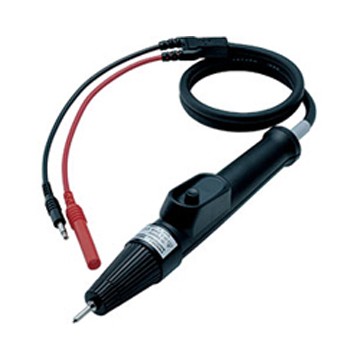

帶開關的探頭（選件）

可以手持探頭直接作業，實現安全、簡單的測量。

基本參數

測試項目	絕緣電阻（直流電壓施加方式）
測試電壓/測量量程（手動/自動）	25 V ≦ V < 100 V (2.000/20.00/200.0 MΩ), 100 V ≦ V < 500 V (2.000/20.00/200.0/2000 MΩ), 500 V ≦ V ≦ 1000 V (2.000/20.00/200.0/4000/9990 MΩ)
基本精度	±2 % rdg. ±5 dgt. 25 V ≦ V < 100 V [0～20 MΩ], 100 V ≦ V < 500 V [0～20 MΩ], 500 V ≦ V ≦ 1000 V [0～200 MΩ]
測試速度	FAST：30ms/次，SLOW：500ms/次（切換）
顯示屏	LCD (壽命100,000小時),背光燈4階段
存儲功能	保存內容：額定測量電壓、比較器上下限值、測試模式、判定時蜂鳴音、測試時間、響應時間、電阻量程、測量速度存儲數：最多10組（可保存/讀?。?/p>
測試模式	連續模式、PASS STOP模式、FAIL STOP模式、強制結束時判定模式（切換）
比較設置	UPPER_FAIL：測量值≧上限值 PASS：上限值＞測量值＞下限值 LOWER_FAIL：測量值≦下限值
判定處理	蜂鳴音、PASS/U.FAIL/L.FAIL 的LED 燈亮，UL_FAIL時U.FAIL/L.FAIL同時燈亮，EXT. I/O 輸出、通過RS-232C獲取判定結果
試驗時間計時器	0.045 s ～ 999.999 s（0.001 s 分辨率），從施加電壓到判定合格與否的時間
響應時間計時器	試驗開始后，禁止按照0.005 s ～ 999.999 s（0.001 s 分辨率）設置比較器判定動作的時間
模擬輸出	DC +4 V f.s.

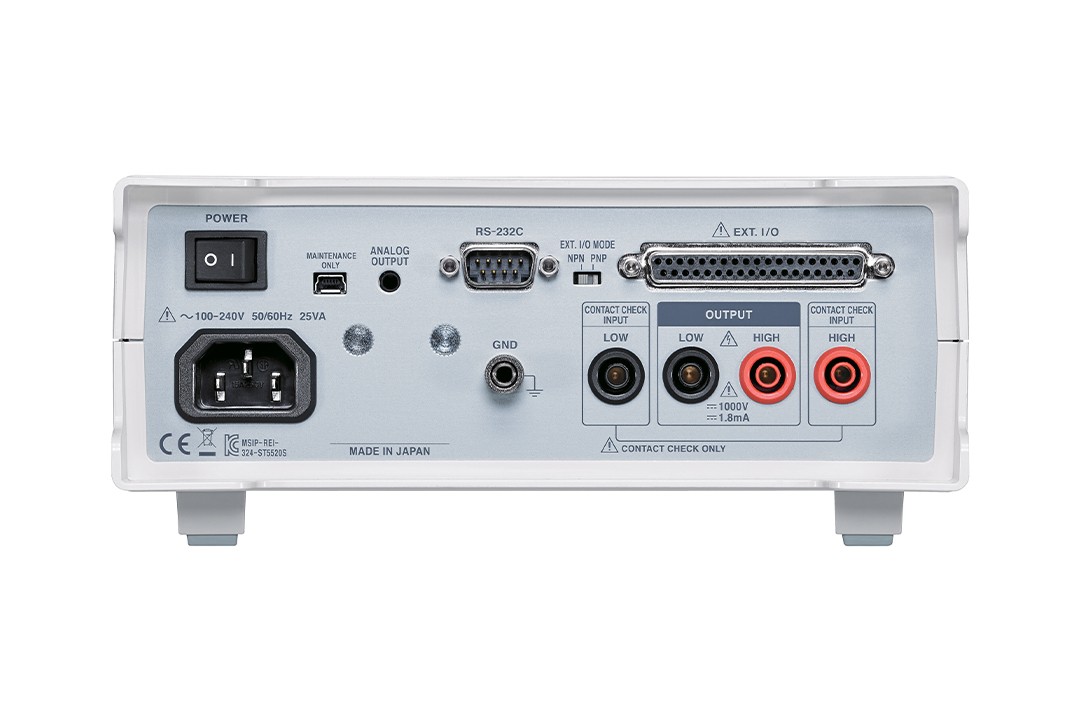

接口	RS-232C（標配），外部I/O（外部控制器用輸入，判定結果輸出），BCD輸出（僅限ST5520-01）
電源	AC100 V ～ 240 V，50/60Hz，最大25VA
體積及重量	215W×80H×166Dmm，1.1kg
附件	使用說明書×1、電源線×1、EXT.I/O連接器×1、連接器蓋×1

PC通訊器

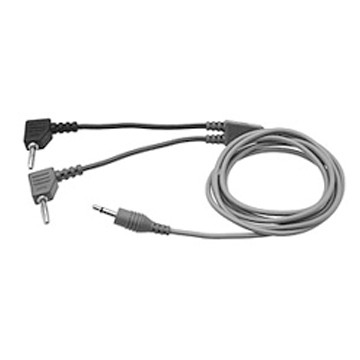

RS-232C 連接線 9637
9pin-9pin，1.8m長
查看詳情>>

輸出線

※L2200可延長。請咨詢您最近的分支機構。

輸出線 9094
1.5 m 長
查看詳情>>
變換轉換器 9199
BNC-香蕉頭，用于連接輸入模塊的 BNC 端口
查看詳情>>
帶開關探頭 9299
80 cm (31.5 in) 長
查看詳情>>
測試線L2200
紅、黑各1根，70cm，插入主機端：香蕉頭端口，前端部分可以針型頭和鱷魚頭替換使用，
查看詳情>>
連接線L9257
1.2m長
查看詳情>>

產品樣本使用說明書 通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1726

單品樣本

ST5520

絕緣電阻測試儀ST5520

pdf

3.25 MB

2021-09-01

下載

1882

系列/應用樣本

涉及較多產品

電池行業應用樣本

pdf

6.06 MB

2023-09-05

下載
