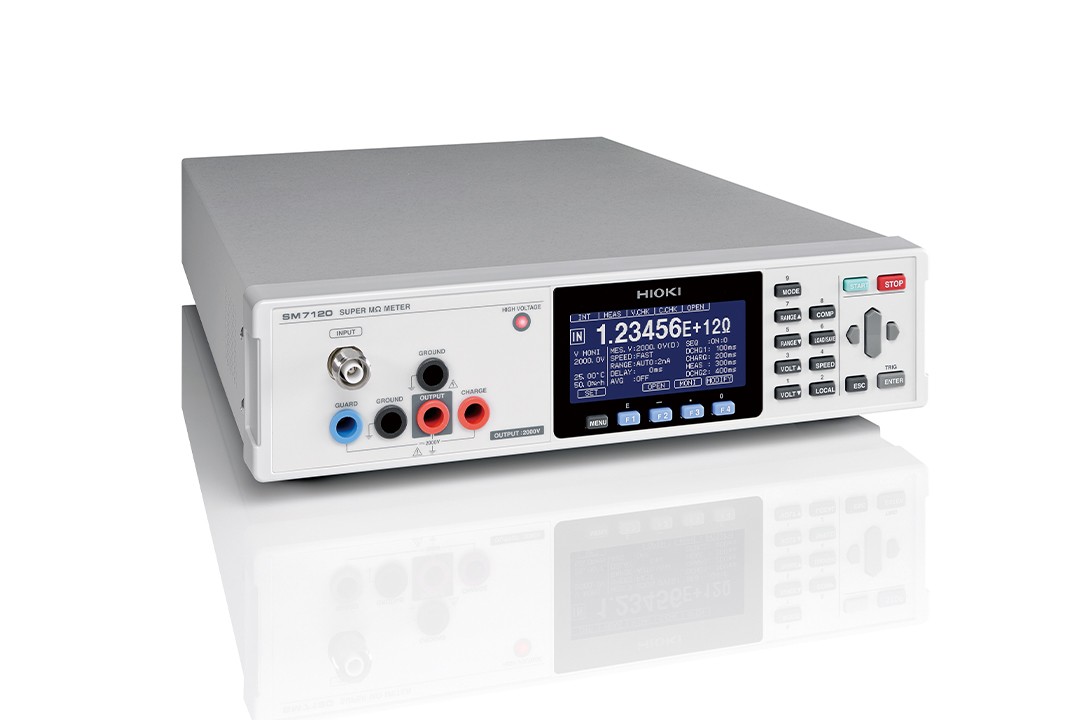

高阻計SM7120

返回上一頁

使用方法多樣化，最大2000V，最快6.4ms的高阻計

最快6.4ms的高速測量輸出電壓2000V 電阻2×10^19Ω最大顯示電流0.1fA分辨率

詢價預約

概要
規格
選件
相關下載
主機升級
解決方案
常見問題

● 實現了是以往產品300倍的抗干擾功能
● 最快6.4ms的高速測量
● 作為皮安表使用進行低電容檢查
● 最高2×10^19 Ω顯示，最小0.1fA分辨率
● 標配EXT I/O, RS-232C, GP-IB, USB
● 靜電計、皮安表、IR表，可以自由安排

主機不帶測試探頭，請根據測量用途購買選件中的探頭。
與現有電極配套使用時必須購買選件中的轉換適配器Z5010。

多種使用方法的超絕緣計

超絕緣計是一種能夠作為IR表、靜電計等高電阻計，以及作為皮安表這種微小電流計來使用，使用方法非常豐富的測量儀器。
而且，HIOKI自行設計的懸浮式電路，能不受測量環境影響進行穩定測量，并且運用在產線中實現高速測量。
2000V輸出 SM7120

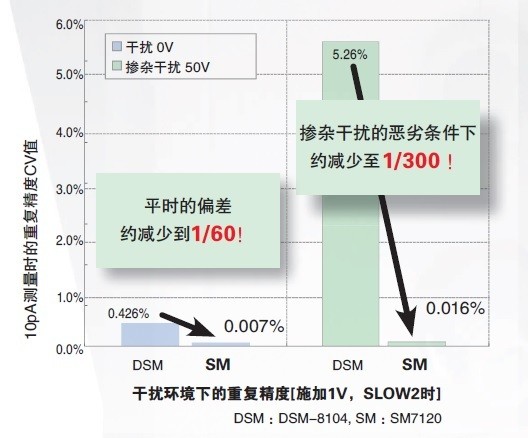

偏差1/60，抗噪音性能300倍

通過全新的SM懸浮式電路和三軸連接器的組合，大幅提高抗噪音性能。
輸出電壓從最小0.1V到最大1000V，能夠以0.1V為單位任意設置

輸出電壓從最小0.1V到最大1000V，能夠以0.1V為單位任意設置。

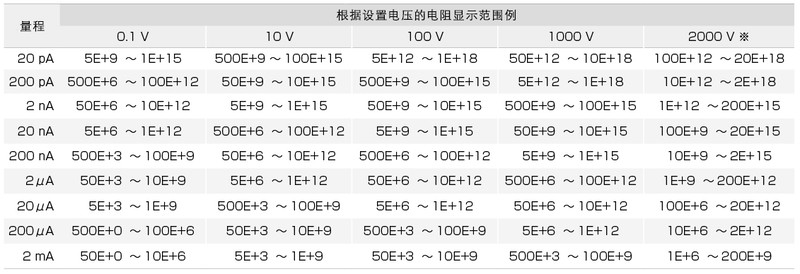

[設置電壓和電阻顯示范圍的例]
根據電流量程的不同，電阻的顯示范圍不同。電流量程設置為自動并使用電阻顯示模式時需要注意。

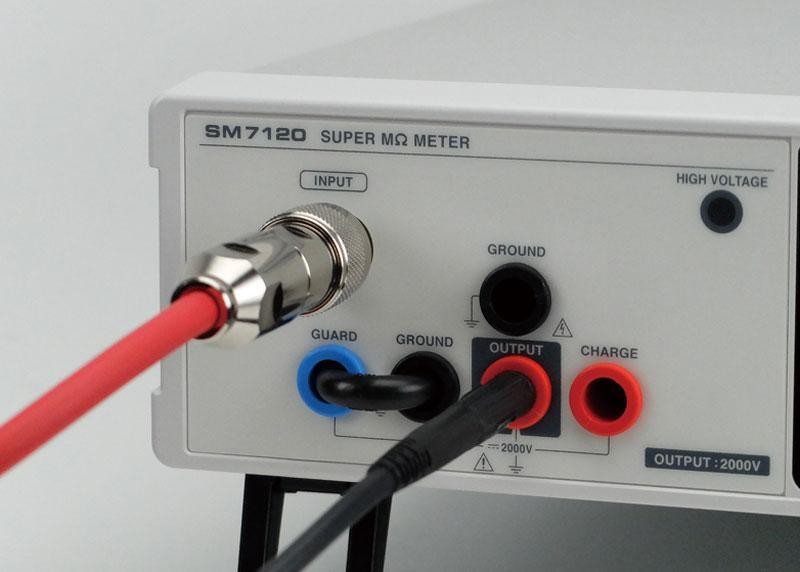

采用大口徑三軸連接器

SM7110/SM7120采用了16mm大口徑的三軸連接器。
兼顧抗噪音的穩定性和高壓檢查時的安全性
最快6.4ms的高速檢查

6.4ms=測量4.1+接觸檢查2.3ms
高速檢查和最大50mA的預充電功能的組合可以實現高產量的MLCC檢查。

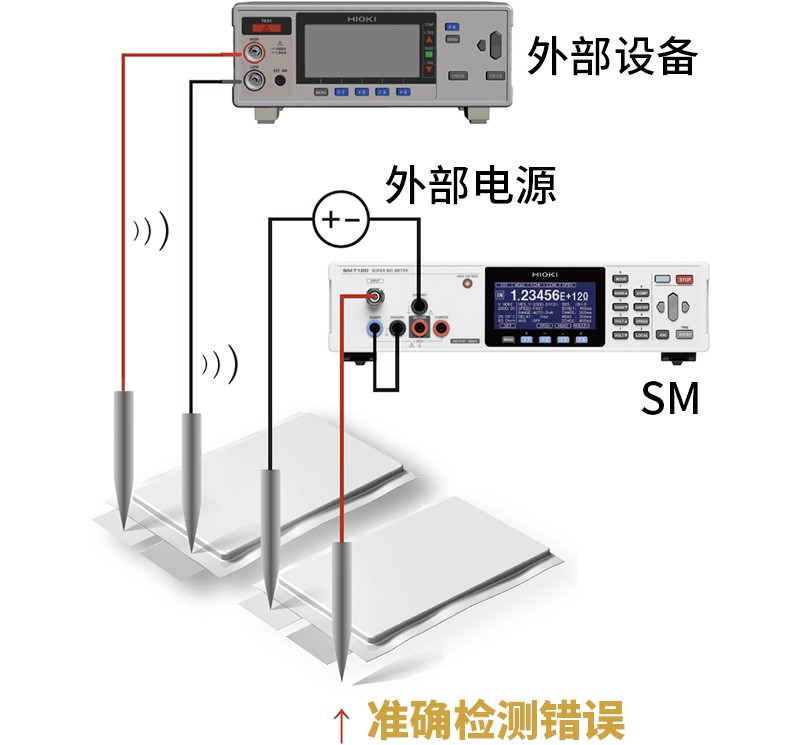

皮安表模式也能使用的高性能接觸檢查

如皮安表一樣搭載了在使用外部電源的測量中也能使用的接觸檢查功能。
對應范圍從0.1pF到由閾值決定的低電容。
可以選擇用于檢查的頻率，因此在現場也能夠使用多個測量儀器進行檢測。
產品使用例

用于陶瓷元件的絶縁劣化試驗
貼片電容的IR測量
MLCC（多層陶瓷電容器）的絕緣測量
光伏電池薄膜的絕緣測量
噪音濾波器的絕緣（高阻）測量
液晶設備的絕緣測量
涂層（涂料）的表面電阻率測量
外殼的帶電度的測量
二極管的微笑泄漏電流測量
光電耦合器的初級/次級絕緣（高電阻）測量
打印機墨粉輥軸的絕緣測量
用于針對半導體廠家的絕緣密封件的評估試驗
用于組裝在貼片機、分選機、自動化設備中

基本參數(精度保證時間1年，調整后精度保證時間1年)

測量通道數	1ch
直流電流測量(精度)	20 pA量程(分辨率 0.1 fA), 精度 ±(2.0% of rdg. +30 dgt.) 200 pA量程 (分辨率1.0 fA), 精度±(1.0% of rdg. +30 dgt.) 2 nA量程 (分辨率10 fA), 精度±(0.5% of rdg. +20 dgt.) 20 nA量程 (分辨率100 fA), 精度±(0.5% of rdg. +10 dgt.) 200 nA量程 (分辨率1 pA), 精度±(0.5% of rdg. +10 dgt.) 2 μA量程 (分辨率10 pA), 精度±(0.5% of rdg. +10 dgt.) 20 μA量程 (分辨率100 pA), 精度±(0.5% of rdg. +10 dgt.) 200 μA量程 (分辨率1 nA), 精度±(0.5% of rdg. +10 dgt.) ※2 mA量程 (分辨率10 nA), 精度±(0.5% of rdg. +30 dgt.) (1) 測量速度設置: SLOW2=內部累積時間為13PLC時 (2) 溫度范圍: 23 ±5℃ 濕度 85% rh以下 (3) 2 mA量程僅在測量速度FAST時才能選擇
電阻顯示范圍	50 Ω ～2×10 ^19 Ω ※電流測量精度由電流量程精度和電壓設置精度規定
電壓設置范圍 (精度)	[SM7120,SM7120共通] 0.1～100.0 V, 分辨率100 mV, 精度設置的±0.1%±0.05% f.s. 100.1～1000 V, 分辨率1 V, 精度設置的±0.1% ±0.05% f.s. [僅限SM7120] 1000～2000 V, 分辨率1 V, 精度設置的±0.2%±0.10% f.s.
限流器	0.1～250.0 V: 5/ 10/ 50 mA, 251～1000 V: 5/ 10 mA, 1001V～： 1.8mA
測量時間設置	延遲時間: 0～9999 ms
功能	比較測量，偏差測量，百分比測量，表面電阻率測量，體積電阻率測量，電壓監視器，接觸檢查
編程功能	有10種放電-充電-測量-放電的測量序列可編程
顯示	LCD顯示(30位，8行)、背光、高壓警告顯示

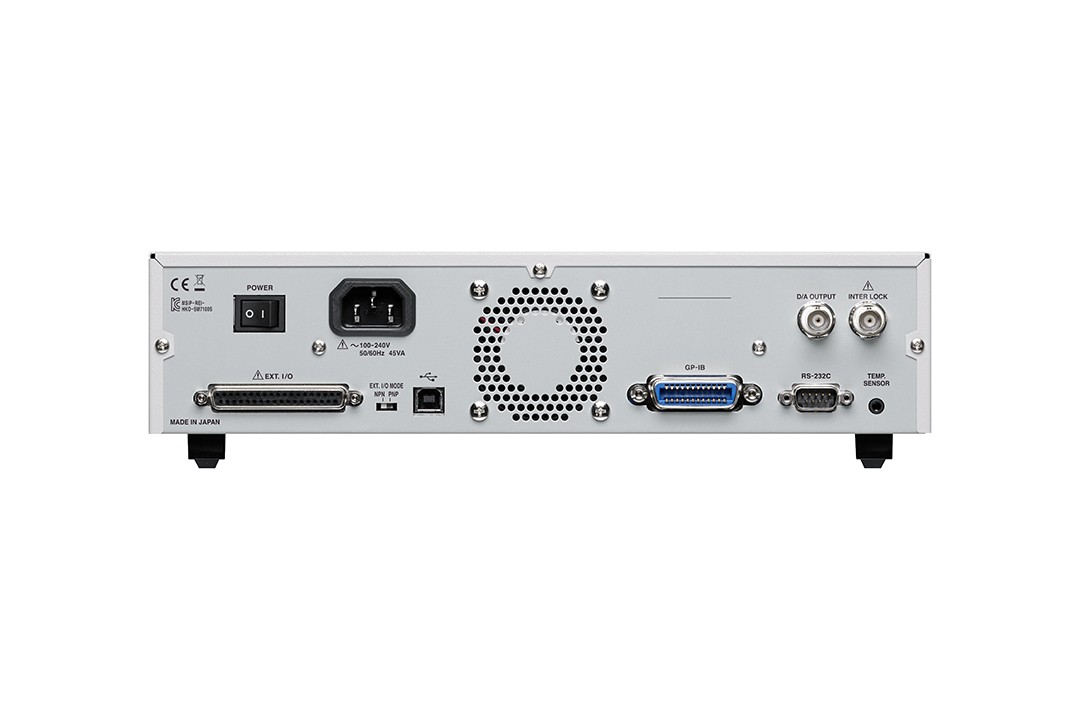

接口	GP-IB, RS-232C, USB, EXT I/O
電源	AC100～240 V, 50/60 Hz, 45 VA
體積及重量	330W × 80H × 400D mm, 6.7 kg
附件	電源線 ×1, 使用說明書 ×1, 短路插頭, CR-R (各種驅動)
