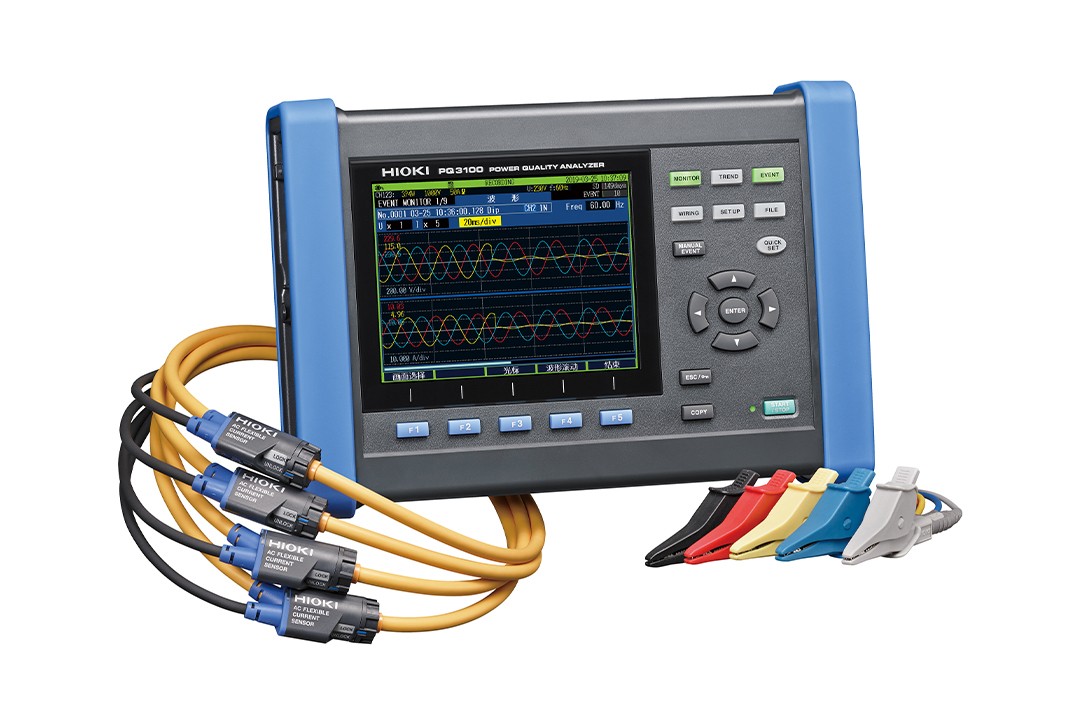

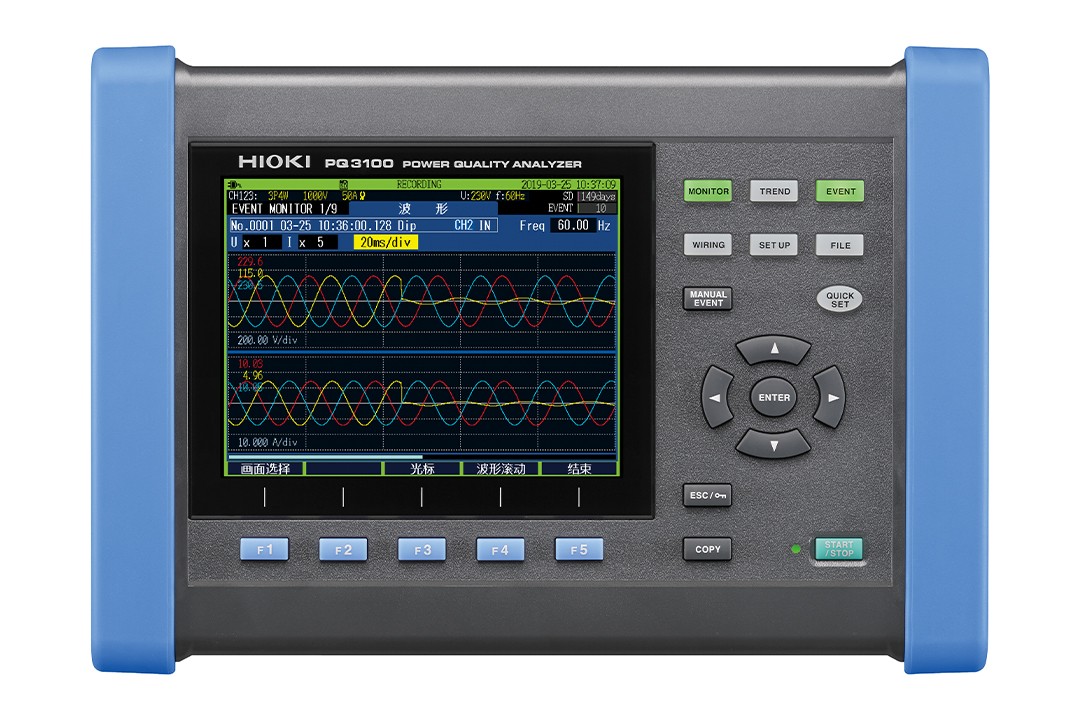

電能質量分析儀 PQ3100

返回上一頁

電源保養和故障時，1臺儀器記錄并分析，實現準確的電源分析

電能質量監測和記錄符合國際標準IEC 61000-4-30 Ed.3 Class S 單相2線～三相4線鉗形輸入小巧、輕型

詢價預約

概要
規格
選件
相關下載
主機升級
常見問題

?所有電壓、電流、功率、諧波、閃變等都按照時序同時測量（Ver.UP中帶閃變功能）
?趨勢記錄的同時捕捉瞬間停電、電壓下降、頻率變化等所有電源異常情況
?使用QUICK SET功能輕松掌握測量步驟
?附件應用軟件PQ ONE能制作符合GB標準的報告
?最長可記錄事件發生前1秒，發生后10秒的波形
?可長時間準確的測量DC電流（使用AC/DC自動調零電流傳感器）
?電流傳感器電源由PQ3100主機供電

電流、功率測量需要另外購買電流傳感器。比起單獨購買，有更加優惠的套裝可供選擇。

電能質量分析儀的使用方法：輕松進行接線和設置

具備“QUICK SET”功能能夠幫助進行三相線路的電壓、電流傳感器接線以及到記錄開始為止的設置向導。能夠自動判定和顯示鉗形傳感器的朝向錯誤以及相序的接線錯誤等，并通知修改點。
電能質量分析儀的使用方法：功率系統的電能質量記錄

同時按照時序測量電壓、電流、功率、諧波、閃變等所有項目。在趨勢記錄的同時，捕捉瞬間停電，電壓下降，頻率變化等所有電源異常情況。
電能質量分析儀PQ3100專用軟件PQ ONE

讓用PQ3100記錄的數據進行的分析更加詳細并容易理解。
使用標配的專用軟件PQ ONE，能夠利用計算機和鼠標，不僅能直觀的進行定期的電能質量管理和報告制作，還能在發生電源異常時做出故障分析。

基本參數(精度保證期1年,調整后精度保證期1年)

測量線路	除了單相2線/單相3線/三相3線/三相4線以外，還可使用ch4測量電壓/電流 (所有通道都能對應AC/DC測量)
電壓量程	電壓測量1000.0 Vrms或DC, 瞬態測量2.200 kVpeak
電流量程	AC/DC 50.000 mA～5.0000 kA (根據所用傳感器的測量范圍而異)
功率量程	50.000 W～6.0000 MW (根據所使用電流量程和接線自動決定)
基本精度	電壓: 標稱電壓的±0.2%, 電流: ±0.1% rdg. ±0.1% f.s. + 電流傳感器精度，有功功率: DC ±0.5% rdg. ±0.5% f.s. + 電流傳感器精度 AC ±0.2% rdg. ±0.1% f.s. + 電流傳感器精度
測量功能	1. 瞬態過電壓: 200 kHz采樣 2. 頻率1波: 從1個波形進行運算 3. 電壓1/2有效值、電流1/2有效值：每隔開半波半的1個波形運算 4. 浪涌、下陷、停電: 電壓1/2有效值時檢測 5. 沖擊電流: 每半波運算電流后的有效值時檢測 6. 頻率200 ms: 從10個波形·12個波形進行運算 7. 頻率10秒:從10秒間的波形進行運算 8. 電壓波形峰值，電流波形峰值 9. 電壓，電流，有功功率，視在功率，無功功率，有功電能，視在電能，無功電能，電費，功率因數，位移功率因數，電壓不平衡率，電流不平衡率 10. 電壓波峰因數，電流波峰因數 11. 諧波/相位角(電壓/電流), 諧波功率: 第0次～50次 12. 諧波電壓電流相位差: 第1次～50次 13. 總諧波畸變率(電壓/電流) 14.間諧波(電壓/電流): 第0.5次～49.5次 15. K因數(倍增率) 16. (Ver.UP) 瞬態閃變值: 符合IEC61000-4-15 17. (Ver.UP) ΔV10閃變，IEC閃變(短時間/長時間)
最長記錄時間	最長1年，最多記錄時間：9999件 × 365日
接口	SD/SDHC存儲卡, RS-232C, LAN (HTTP服務器功能), USB 2.0
顯示	6.5英寸TFT彩色LCD (640 × 480點)
電源	AC適配器Z1002 (100～240V, 額定1.7 A, 50/60 Hz) 電池組Z1003 (連續使用時間8小時，AC適配器連接進行充電，充電時間5小時30分)
體積及重量	300W × 211H × 68D mm, 2.5 kg (含電池組Z1003)
附件	使用說明書×1, 測量指南×1, 電壓線L1000-05 ×1 (紅、黃、藍、灰、黑，鱷魚夾×5，螺旋管×5), 彩色螺旋管(用于區分鉗形傳感器顏色) ×套, 螺旋管×5, AC適配器Z1002 ×1, 背帶×1, USB連接線(1 m) ×1, 電池組Z1003 ×1, PQ ONE (軟件CD) ×1

其他選件

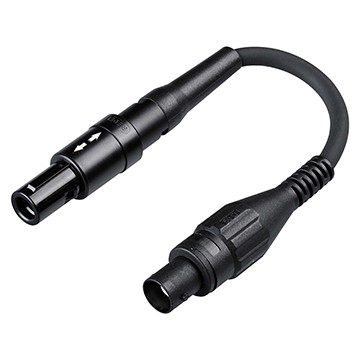

轉換線L9910
將BNC端子輸出的電流傳感器連接至 PQ3100等PL14端子輸入的儀器上
查看詳情>>
RS-232C 連接線 9637
9pin-9pin，1.8m長
查看詳情>>
LAN電纜 9642
直連以太網線，附帶交叉型轉換器，5m 長
查看詳情>>

攜帶箱

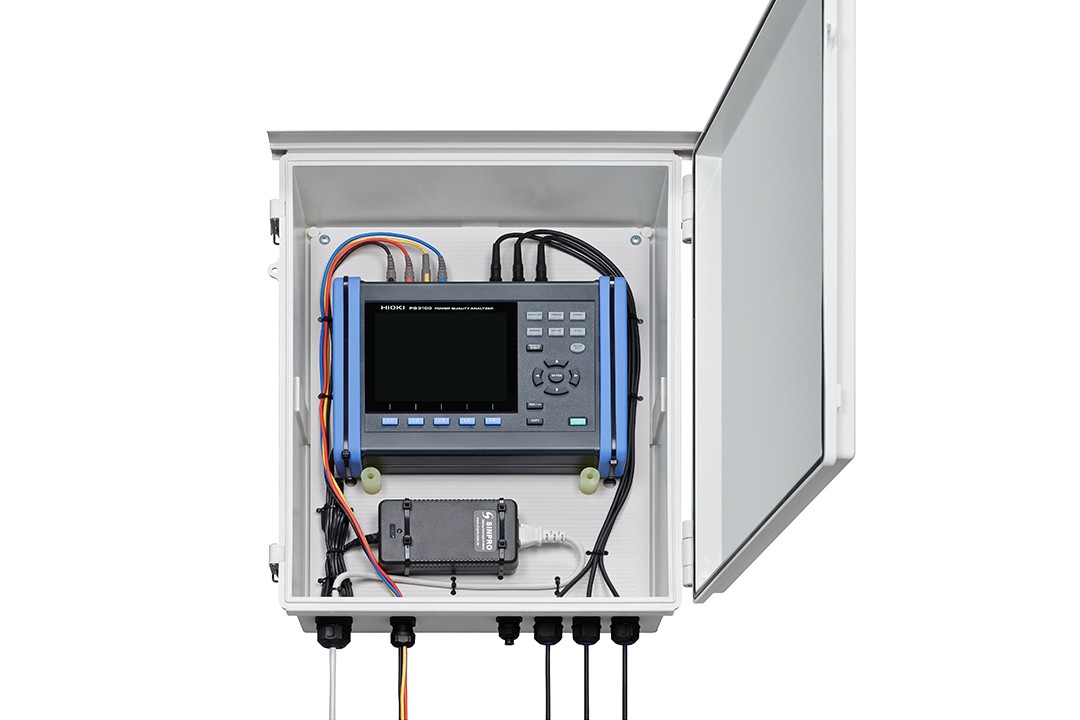

防水箱用于戶外安裝，IP65 另行咨詢

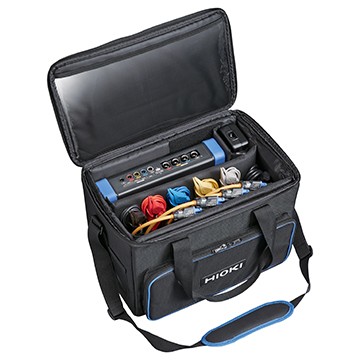

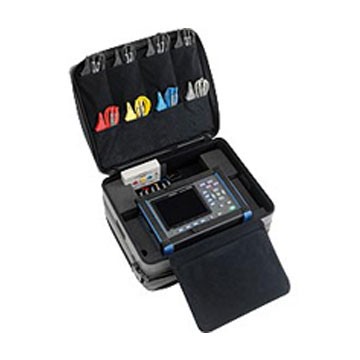

攜帶盒C1001(替代產品C1009）
軟包，可容納選件
查看詳情>>

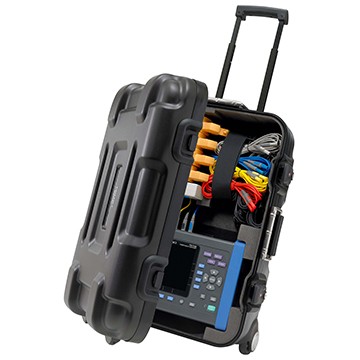

攜帶箱C1002
硬箱，可容納選件，帶滑輪可用于各種運輸
查看詳情>>
攜帶包C1009
可收納選件，背包款
查看詳情>>

電源

※Z1002, Z1003是標配附件。

AC適配器Z1002
標配，用于主要單元，AC 100~240V
查看詳情>>
電池組Z1003
NiMH，安裝在主機中充電，DC 7.2V/4500mAh
查看詳情>>

電壓輸入

※L1000-05是標配附件。

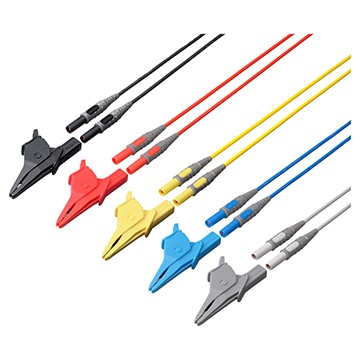

電壓線L1000-05
紅、黃、藍、灰、黑各1根，3m
查看詳情>>

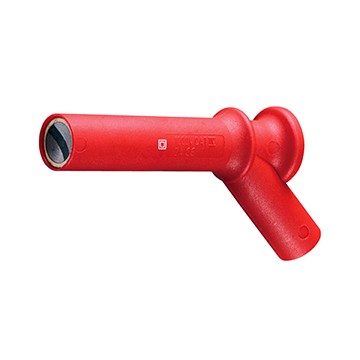

磁性轉換頭9804-01
用于電壓線前端，紅×1
查看詳情>>

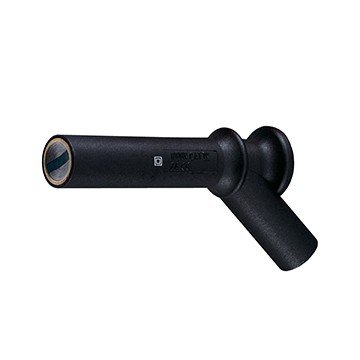

磁性轉換頭9804-02
用于電壓線前端，黑×1
查看詳情>>

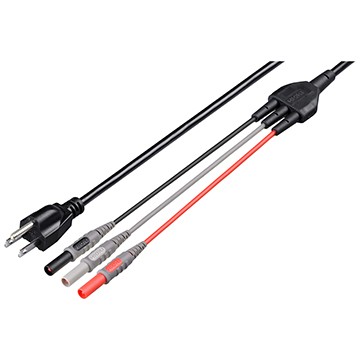

插座輸入線L1020
用于AC 100V輸入, 2m
查看詳情>>

存儲媒介

注意事項請務必使用HIOKI的選件SD卡。若使用HIOKI以外的SD卡，則可能出現無法正常保存、讀取的情況，無法保證正常操作。

SD存儲卡2GB Z4001
用于保存測量數據
查看詳情>>
SD卡 Z4003
8GB
查看詳情>>

AC/DC電流輸入

※用于功率、負載電流測量（用于單相需要1個，用于三相需要2個以上）

AC/DC自動調零電流傳感器 CT7731
帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測
查看詳情>>
AC/DC自動調零電流傳感器 CT7736
直流電壓輸入600A的電流傳感器
查看詳情>>
AC/DC自動調零電流傳感器 CT7742
直流電壓輸入2000A的電流傳感器
查看詳情>>

泄漏電流輸入

※用于泄漏電流測量（不能測量功率）

電流測量

※用于功率、負載電流測量（用于單相需要1個，用于三相需要2個以上）

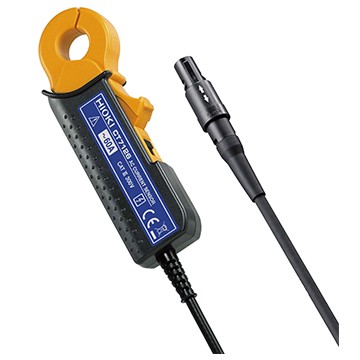

AC電流傳感器CT7126
AC 60A, φ15mm, 線長2.5m
查看詳情>>

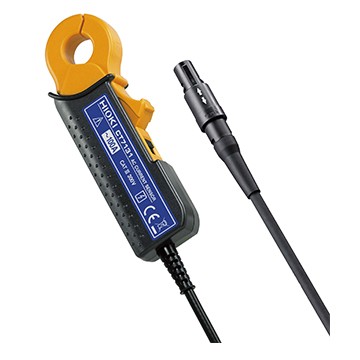

AC電流傳感器CT7131
AC 100A, φ15mm, 線長2.5m
查看詳情>>

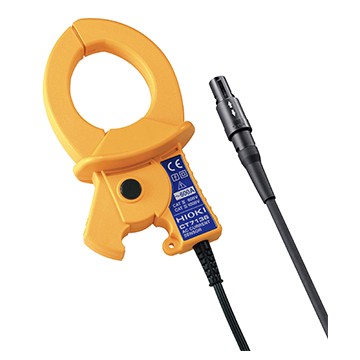

AC電流傳感器CT7136
AC 600A, φ46mm, 線長2.5m
查看詳情>>

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1746

單品樣本

PQ3100,PQ3198

電能質量分析儀PQ3198_PQ3100

pdf

7.29 MB

2023-07-14

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

型號

品名

文件

記述

容量

備注

PW3335
PW3336
PW3337
PW3360
PW3365-30
PQ3100
PQ3198
PW6001
PW3390
PW8001

功率計、電能質量分析儀、功率分析儀

GENNECT One

提供GENNECT One的下載網址

243 MB

PQ3100
PQ3198
PW3198

電能質量分析儀

PQ ONE

在計算機上分析記錄的數據

63.63 MB

? 升級該版本需要注冊用戶信息。
? 進行版本升級需要使用SD卡。

1.	PQ3100軟件
	現在最新的軟件版本如下。若您使用的是該版本以下的版本推薦您進行版本升級。
	?主機版本：V2.32

2.	主機版本的確認方法

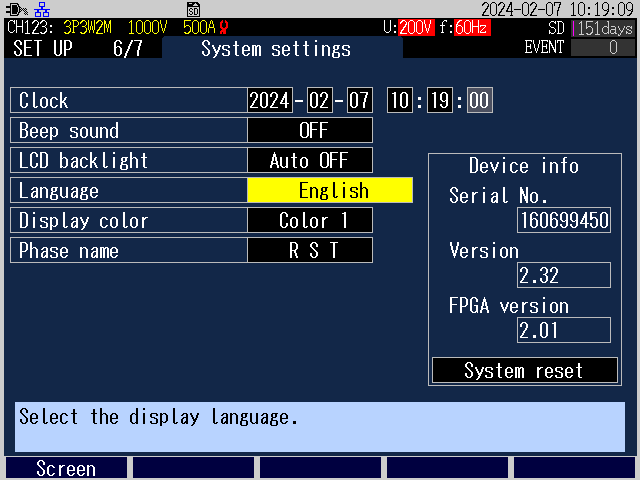

	SET UP設置6/7畫面（系統設置）中顯示版本信息。
