存儲記錄儀 MR8847-01/-02/-03和8847

同時具備記錄儀和波形發生功能

記錄儀+波形發生器功能增加了5個新單元最大16通道+16個邏輯通道最大10通道+64個邏輯通道 20MS/s 32MW～256MW (2通道) 內存 12bit/16bit A/D 分辯率 USB, HD, CF卡

詢價預約

概要
規格
相關下載
主機升級

● 全新追加5種單元，對應所有13個單元
● 發生和記錄二合一，再現輸出測量到的問題波形
● 高壓1000V直接輸入測量（1MS/s，16bit分辨率）
● 20MS/s高速采樣，通道間絕緣
● 模擬16ch+邏輯16ch（標配）～模擬10ch＋邏輯64ch
● 利用高速采樣的波形判定功能
● 防油防污的按鍵設計，適用于現場測量
● 一鍵式操作，50mm/s高速打印

主機需要搭配輸入單元等專用選件。請另外選購輸入線等各種通用選件。

基本參數

輸入通道數	[8個模擬單元]:16個模擬通道+16個邏輯通道（標配） [5個模擬單元＋3個邏輯單元]:10個模擬通道+64個邏輯通道 (標配16通道+邏輯單元有48個通道） *模擬模塊、通道間絕緣，對地間絕緣邏輯模塊和整體標準邏輯通道，所有通道共地
測量量程（20格f.s.）	使用8966時：5mV～20V/div, 12檔量程; 分辨率：量程的1/100 使用MR8990時：5 mV～50 V/div, 5檔量程, 分解能 : 量程的1/1 000000 使用U8974時：200 mV～50 V/div, 8檔量程; 分辨率：量程的1/1600
最大輸入電壓	使用8966時：DC 400V，使用MR8990時：DC500V，使用U8974時：DC1000V
頻率特性	使用8966時：DC～5MHz，使用MR8990時： DC專用，使用U8974時：DC～100kHz
存儲功能的時間軸（使用存儲功能時）	5μs～5分鐘／格, 26檔量程，100點/格分辨率，時間軸3檔放大2×～10×，時間軸13檔壓縮 1/2×～1/20,000×
測量功能	存儲 (高速記錄)，記錄(實時記錄)，X-Y記錄 (X-Y實時記錄），F(xiàn)FT
其他功能	波形判斷（存儲，X-Y記錄或FFT功能時））
內存容量	MR8847-51: 共64MW，32MW/ch (2ch)～4MW/ch (16ch) MR8847-52: 共256MW，128MW/ch (2ch)～16MW/ch (16ch) MR8847-53: 共512MW，256MW/ch (2ch)～32MW/ch (16ch)
保存媒體	CF卡× 1:最大2GB, 硬盤（內存選件, 80GB），U盤（USB2.0）
記錄紙	216mm×30m, 卷裝熱敏紙, 記錄速度: 最大50mm/秒
顯示屏	10.4英寸TFT彩色液晶屏(SVGA,800×600點)
接口	[LAN]:100BASE-TX; 功能: DHCP, DNS, FTP, HTTP [USB]: USB2.0, 插座 A x 1 , 插座 B x 1 (將測試數據輸入PC, 通訊控制)
電源供應	AC 100～240V, 50/60Hz（最大130VA, 使用打印單元時最大220VA） DC 10～28V系（使用DC電源單元9784時）
體積及重量	351mm × 261mm × 140Dmm，7.6kg(僅主機)
附件	使用說明書× 1，測量指南× 1，應用光盤（波形制作軟件SF8000，波形查看軟件Wv/通訊指令表），電源線× 1, 輸入線標簽× 1, USB線x 1, 記錄紙×1，卷紙配件 × 2，鐵氧體磁珠× 1

產品樣本使用說明書 通訊指令產品外觀圖在線培訓視頻軟件下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

存儲記錄儀 MR8847-01，MR8847-02，MR8847-03和8847升級

用戶需要注冊后才能進行版本升級。注冊信息確認后，您將獲得進入下載頁面的用戶名和密碼。
進行升級時需要用到U盤或者HIOKI的正版CF卡。如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI中國分支機構尋求協助。

1.MR8847-01，MR8847-02，MR8847-03和8847軟件

最新軟件版本如下。若您還是用的老版本，請您進行升級。

硬件版本：V3.25

2.請確認版本號

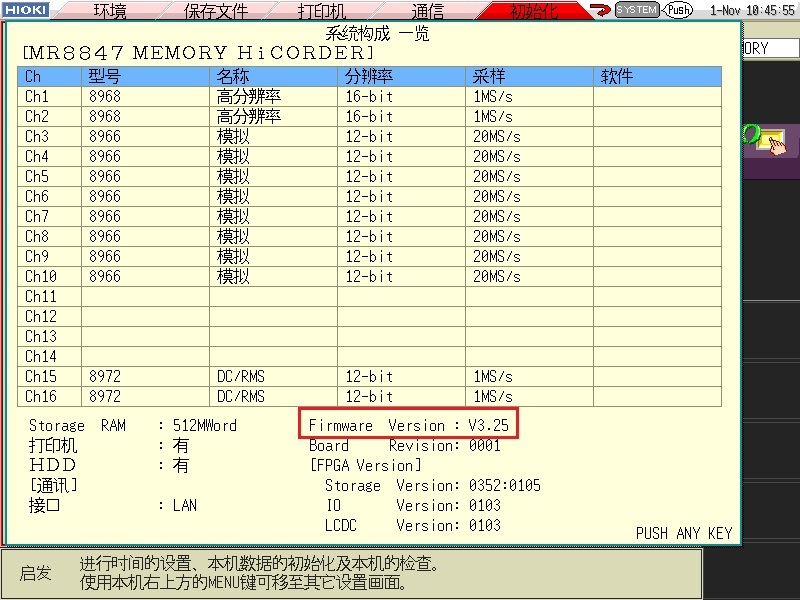

啟動畫面左下方顯示軟件的版本。選擇系統畫面的“系統構成”后，畫面的中下部顯示軟件版本。

選擇系統畫面的“系統構成”后，畫面的中下部顯示軟件版本。

如8847、MR8847 版本為 V3.25，則無需升級儀器。

存儲記錄儀 MR8847和8847主機升級 v3.25 （2019年11月）

? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。

如果您已閱讀并理解以上內容，并希望進行升級，請下載指定的文件。
在軟件升級過程中，請先下載“主機升級步驟”，其中將說明主機升級前的準備和步驟。
升級文件MR8847-01/-02/-03和8847通用。

注意事項:
? 升級過程中,絕對不可切斷主機電源。同時也不可抽去PC卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
