AC自動絕緣耐壓測試儀3174的接觸檢查功能分別檢查“H側端子”和“L側端子”。
“H側端子”通過檢查DUT的端子電壓來執行接觸檢查。
用于接觸檢查的上限和下限判斷電壓的設置是其上限和下限電壓的設置。
這樣就可以同時進行確認H側端子接觸檢查和測試電壓。

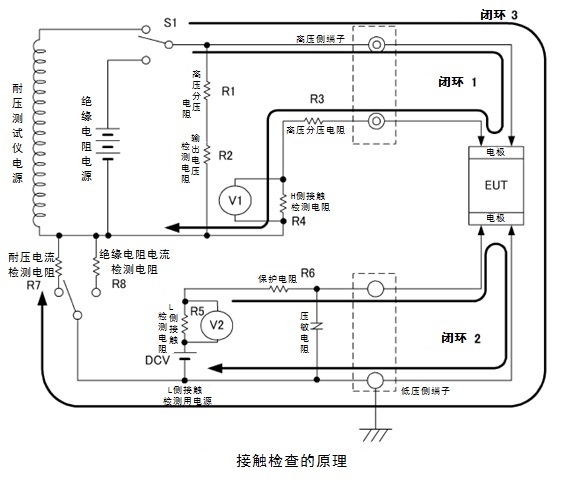

※接觸檢查的原理請參考下圖。
【設置示例】
測試電壓1kV時
上限判定電壓為1.05kV，下限判定電壓為0.95kV。
（電壓表的精度為±50V，因此將測試電壓設置為約±50V。）
不使用接觸檢查功能到時候請關閉。

此外，通過導通確認來檢查L側端子。（無需設置）

*判斷電壓自動設置為絕緣電阻測試。
