阻抗分析儀采樣軟件
（IM7580A-1,IM7580A-2,IM7581-01,IM7581-02,IM7583-01,IM7583-02,IM7585-01,IM7585-02,IM7587-01,IM7587-02）
（通訊控制、精度計算、測量范圍計算、畫面取得）

參數

1.使用RS-232C、GP-IB、USB、LAN將阻抗分析儀中的測量數據保存為Microsoft Excel和文本文件（CSV格式）的程序。分析模式下可以自動制作圖表。

頻率特性（改變頻率進行測量）

功率特性（改變功率進行測量）

電壓特性（改變電壓進行測量）

時間間隔測量（按照指定時間間隔測量）

按下return鍵時讀?。▎未螠y(cè)量）

2.計算機和LCR測試儀連接時，需要以下連接線。

RS-232C連接時…RS-232C交叉線（9針-9針）

GP-IB連接時…National Instruments公司生產的 GPIB-USB-HS

USB連接時…USB連接線（AB型）

LAN連接時…LAN交叉線

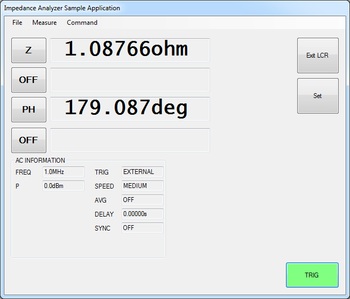

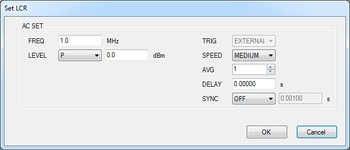

3.測量畫面和設置畫面（LCR模式）

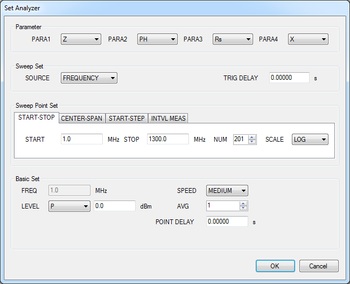

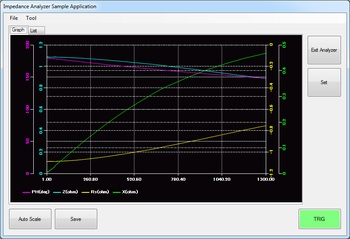

4.測量畫面和設置畫面（分析模式）

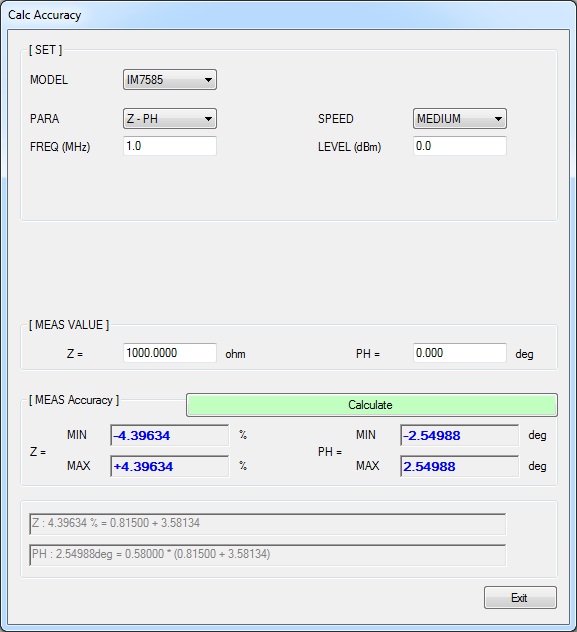

5.精度計算

6.測量范圍計算

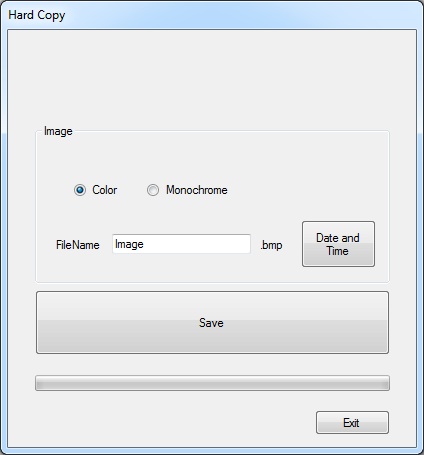

7.畫面取得

V1.30（最新版本）

在分析器模式下設置自定義掃描時，修正為不使用UNCAL

增加CSV保存選項設置

優化連接不支持的機型時的錯誤信息

其他細節修正

V1.20

對應IM7587

頻率、電壓、電流特性測量的掃描點的自動設置中，改為能夠按照降序設置

V1.10

對應IM7580A、IM7581

V1.00

初版

安裝方法

點擊【Download】來下載文件。

執行所下載的文件，開始安裝。

CPU：操作環境1GHz以上

內存：512MB以上

OS: Windows 10 (32位/64位) / Windows11

接口:RS232C,GPIB,USB,LAN

顯示器分辨率：1024*768dot以上

硬盤：剩余容量5MB以上(保存記錄數據時需要另外設置)

著作權
此程序的操作文件、以及相關文獻的版權，屬日置電機株式會社所有。

使用條件
未經版權所有者的同意，不得掃描成營利性軟件、書籍，以及銷售等。另外未經版權所有者的同意，不得做成書籍類產品。

使用責任
該程序軟件為免費軟件，使用者在相應職責范圍內可自由使用。因使用該軟件所造成的結果，本公司一概不負責。

1.歡迎將有關意見、建議、機器運行報告以及軟件不良報告等通知我公司。請用以下的客戶服務熱線聯系。

2.您所提供的意見要求等，可能在您未知的情況下被采用。請預先知悉。

客戶服務熱線：400-920-6010(日置（上海）測量技術有限公司)
