參數

使用本軟件可以用PC連接以下HIOKI產品。

3511-50/IM3523/IM3533/IM3533-01/IM3536/IM3570/IM3590

本軟件有以下這些功能。
[通信控制]

使用RS-232C，GPIB，USB，LAN，將LCR測量儀所測得的數據保存至Microsoft Excel以及文本文件(CSV形式)的程序。

使用分析器模式可以自動制作圖表。測量方法有以下5種。

頻率特性(改變頻率進行掃描測量)

電壓特性(改變電壓進行掃描測量，V/CV模式)

電流特性(改變電流進行掃描測量，CC模式)

時間間隔測量(指定的時間間隔進行掃描測量)

按下返回鍵時存取(單次觸發)

連接電腦和LCR測量儀時需要以下這些電纜線。

RS-232C連接時...RS-232C交叉型電纜線(9針對9針)

GPIB連接時...National Instruments社制 GPIB-USB-HS

USB連接時...USB電線(AB型)

LAN連接時...LAN交叉電纜線

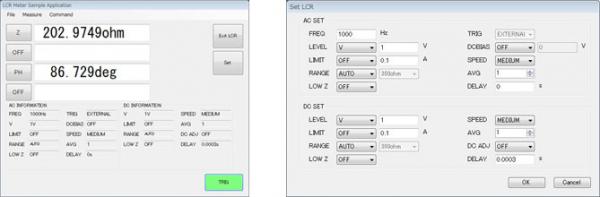

【LCR模式】

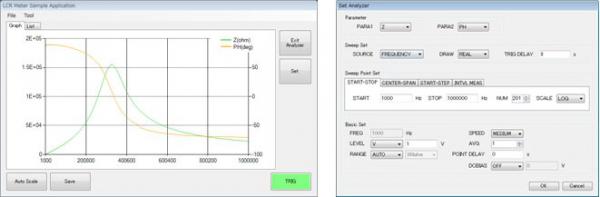

【ANALYZER模式】

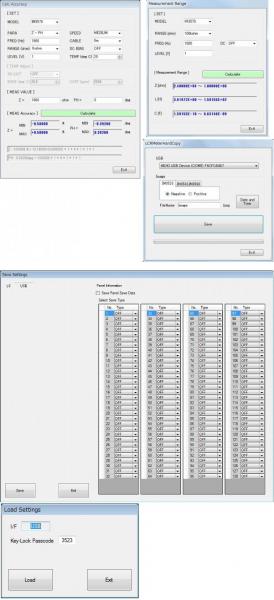

[精度計算]

設定測量條件，可以計算測量精度。

[測量范圍計算]

設置測量條件，可計算測量范圍。

[畫面取得]

測量畫面可以BMP形式進行保存。

保存設置(僅限IM3523)
可將設置保存至文件。

讀取設置(僅限IM3523)
可從文件中讀取設置。



V1.40（最新版本）



V1.34

修復了連接對應型號以外的機種時的報錯信息。

修復了IM3533、IM3533-01、IM3590的精度計算時的錯誤。

其他小問題的修改。





V1.33

修正了OS設置是使用逗號作為小數點的區域設置時無法進行通信的問題。

添加了用于保存CSV的選項設置

進行了修改，以便可以按降序自動設置用于測量頻率/電壓/電流特性的掃描點。

與3511-50兼容

其他小問題的修改





V1.32

修改為在應用軟件使用后不會改變采樣軟件使用前的測量值獲取詢問的響應內容的設置





V1.31

修正了在IM7580以外的機型的測量頻率設置中，小數點以下四舍五入后的數值設置到裝置中的問題。



1.LCR模式的設置畫面中設置頻率時，小數點以下四舍五入的數值設置到裝置中。



2.ANALYZER模式的設置畫面中設置頻率時，小數點以下四舍五入的數值設置到裝置中。



3.掃頻中設置頻率時，小數點以下四舍五入的數值設置到裝置中。





V1.30

支持IM3536。



追加了用于IM3523的設置備份功能。





V1.21

修正了Cs-D,Cp-D,Ls-Q,Lp-D的精度計算中的不良問題。





V1.20

支持IM7580。





V1.10

追加了測量范圍計算功能。

獲取畫面應用可適用于IM3570了。





V1.00

最初的公開版本





點擊【Download】來下載文件。

執行所下載的文件，開始安裝。
※本軟件的使用需要NET Framework 4.0。
如果你的電腦沒有安裝NET Framework 4.0，那么將會顯示以下畫面。

在這里點擊【是(Y)】，則會顯示NET Framework的下載頁面，請下載NET Framework并進行安裝。
※ 如果您的電腦沒有連接到網絡，那么請使用其它已連接到網絡的電腦，并從Microsoft公司的 Web頁面下載NET Framework 4.0版，并進行安裝。NET Framework 4.0可以從這個頁面進行下載。

安裝NET Framework之后，再一次進行本軟件的安裝。

操作環境

CPU：操作環境1GHz以上

內存：512MB以上

OS: Vista SP1以上(32bit/64bit)/ 7(32bit/64bit)/ 8(32bit/64bit)/10(32bit/64bit)
Microsoft .NET Framework 4.0

接口:RS232C,GPIB,USB,LAN

顯示器分辨率：1024*768dot以上

硬盤：剩余容量5MB以上
(但是，如果在沒有安裝NET Framework 4.0的場合，另外需要約900MB。記錄數據保存用時另外需要)

您需要使用連接線將計算機連接到LCR測試儀。
? RS-232C連接：RS-232C交叉電纜（9針母頭至9針母頭）
?與GP-IB連接時... National Instruments GPIB-USB-HS
?用于USB連接：USB電纜（AB型）
?用于局域網連接：局域網交叉電纜

注意點：

著作權
此程序的操作文件、以及相關文獻的版權，屬日置電機株式會社所有。

使用條件
未經版權所有者的同意，不得掃描成營利性軟件、書籍，以及銷售等。另外未經版權所有者的同意，不得做成書籍類產品。

使用責任
該程序軟件為免費軟件，使用者在相應職責范圍內可自由使用。因使用該軟件所造成的結果，本公司一概不負責。

1.歡迎將有關意見、建議、機器運行報告以及軟件不良報告等通知我公司。請用以下的客戶服務熱線聯系。

2.您所提供的意見要求等，可能在您未知的情況下被采用。請預先知悉。

客戶服務熱線：400-920-6010(日置（上海）測量技術有限公司)
