只需 1 臺即可同時測量太陽能發電系統的保全、動作確認、故障診斷所必需的數據。

· 電能質量分析儀 PQ3198 能將電能質量或電壓、電流有效值、浪涌電流、功率、電能 等數據全部同時進行測量。
· 具備簡易設置模式，選擇好接線和電流鉗后，只需要從"電壓異常檢測"、"基本電能質 量測量"、"浪涌電流測量"、"測量值記錄"、"EN50160"中選擇即可簡略化設置。
· 選擇簡易設置模式的"基本電能質量測量"，可進行下面的測量。
◆以 10 分鐘間隔測量：
閃變、電壓有效值、諧波有效值、綜合諧波畸變率、功率因數
◆事件項目設置：

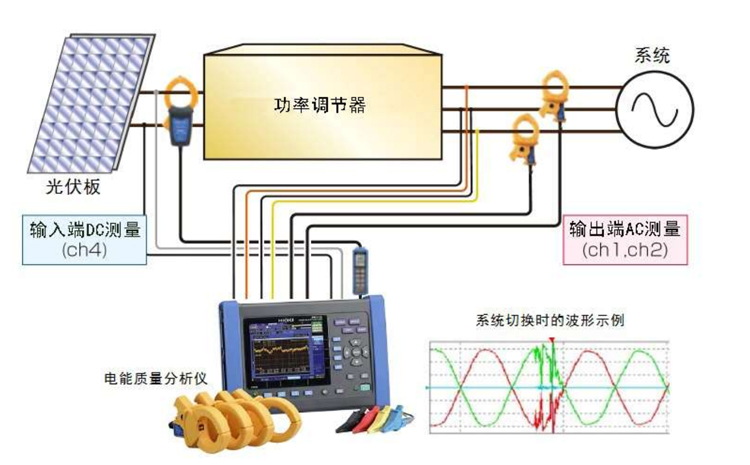

瞬態過電壓、電壓突升、電壓下陷、瞬停、電壓有效值、電流有效值、電壓波形峰值、 電流波形峰值、頻率、電壓 DC 變動（僅 ch4）、電流 DC 變動（僅 ch4 對應傳感器發售 后）、電壓不平衡率（反相）、0,3,5,7,9,11 次諧波電壓、0 次諧波電流、綜合諧波畸變 率· 為了測量 DC 電壓，ch4 連接光伏面板的輸入端。

電能質量分析儀 PQ3198（標配 PC 應用軟件）

電流傳感器示例

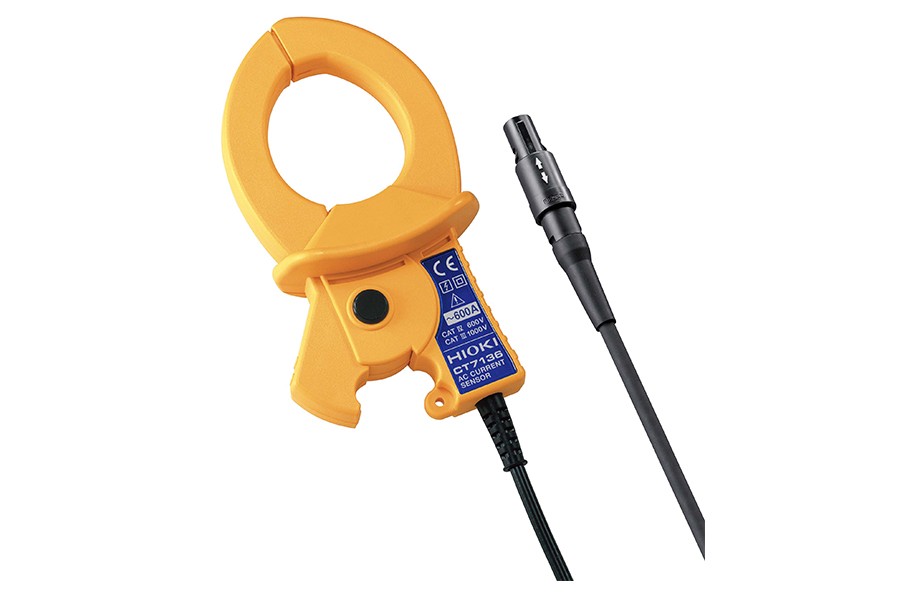

AC 電流傳感器 CT7136（AC600A）
AC/DC 自動調零電流傳感器 CT7731（AC/DC100A）

※ 記載的內容是根據 2019 年 3 月發行的儀器型號。產品參數可能會有更改，請以現在發行的為準。
