可以瞬間檢測出線圈的繞圈開始、繞圈結束的錯誤。

· 使用LCR測試儀IM3523的相位測量功能，可以瞬間檢測出線圈的繞圈開始、繞圈結束的錯誤。而且，通過測量阻抗，可以檢查觸電、生產品和對比品的位置關系，這樣能進行更加可靠的檢查。

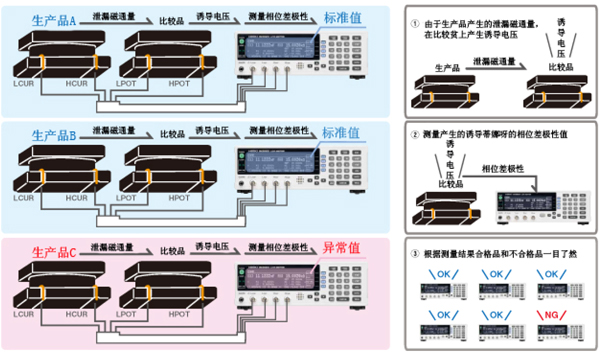

●對比品（精選線圈：也可以是生產品）連接LCR測試儀IM3523的Lpot、Hpot端子。
●將Lcur、Hcur端子連接希望檢查卷線開始、卷線結束的生產品。這時，為了容易產生磁性結合，請將對比品和生產品放得的盡量靠近。LCR測試儀IM3523的測量項目設為θ（相位）和Z（阻抗）。
●由于生產品的泄漏磁通量，對比品會產生誘導電壓。
●若生產品的卷線開始、卷線結束存在錯誤，則對比品所產生的電壓的相位極性會和正常品有差別。利用 這點，可以檢測出卷線開始、卷線結束的錯誤。
●生產品和LCR測試儀IM3523的接觸不良、和對比品的位置差異不同的話，則有時也可能無法正常檢測出泄漏磁通量。通過以正常測量時的阻抗為標準，檢測出和其的差異，可以確認接觸檢查和位置關系。
※泄漏磁通量較少時，需要在初期階段時進行增加對比品的阻抗，增大磁性結合等的調整。

LCR測試儀IM3523
4端子探頭9500-10

※ 記載的內容是根據2013年10月發行的儀器型號。產品參數可能會有更改，請以現在發行的為準。
