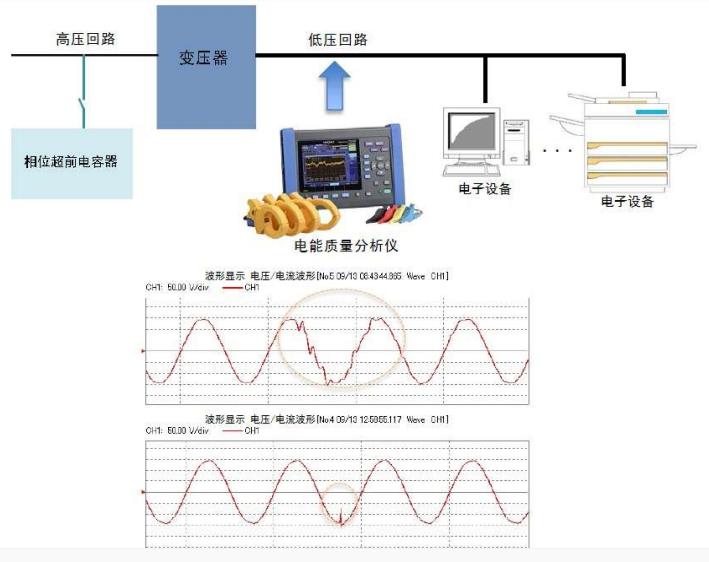

使用電能質量分析儀 PQ3198，測量功率因數修正電容器切換時發生的對低壓回 路側設備電源造成影響的噪音波形。

· 設置在供電設備的功率因數修正電容器動作時，到低壓回路沒有對策裝置的話，開關 噪音會傳播到低壓回路側。

· 要檢測這樣間歇性產生的噪音，電能質量分析儀 PQ3198 的"電壓波形比較"事件很有 用。"電壓波形比較"事件從前 200ms 的波形自動生成判定區域，與 200ms 的判定波形 進行比較。

· 如果發生超過設置值的波形事件，PQ3198 會記錄事件發生時的時刻、波形。

電能質量分析儀 PQ3198（標配 PC 應用軟件）

<電流傳感器示例>

AC 電流傳感器 CT7131（AC100A）

AC 電流傳感器 CT7136（AC600A）

※ 記載的內容是根據 2019 年 3 月發行的儀器型號。產品參數可能會有更改，請以現在發行的為準。
