一臺儀器就能測量馬達分析所必需的電壓、扭矩、轉數、頻率、轉差率、馬 達功率、 電氣角

· 既可以同時測量全部數據，又可以業界內最快的 50ms 進行數據采集和特性評估。

· 即能夠正確的檢測出馬達的原點，還能夠簡單的測量增量編碼器對應的 A 相、 Z 相脈 沖輸入，更正確的測量對馬達分析而言重要的電氣角。

· 無需外部時鐘就能夠分析 0.5Hz ～ 5kHz 的諧波。

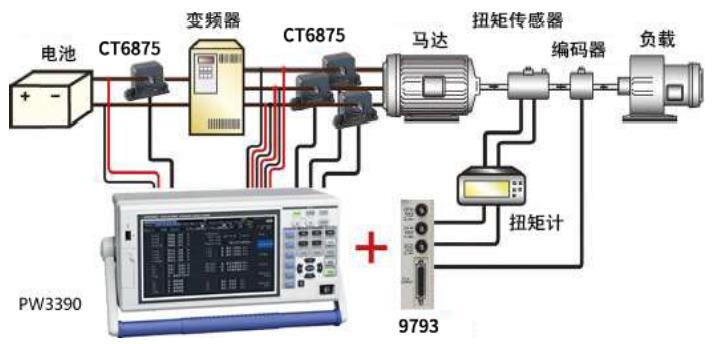

Step1. 連接電壓線、電流傳感器。

Step2. 在馬達選件的輸入端口上連接扭矩計、 增量型轉編碼器的輸出。

CH A 扭矩輸入端口 ← 轉矩計的轉矩輸出

CH B 旋轉信號輸入端口 ← 增量型編碼器 的 A 相脈沖輸出

CH Z 旋轉信號輸入端口 ← 增量型編碼器 的 Z 相脈沖輸出

Step3. 在馬達不通電的狀態下，從負載側使馬達旋轉，可測量馬達的輸入端口產生的 感應電壓。

Step4. 用相位調零的功能， 將旋轉輸入信號和 U1 的基波成分的相位差歸零。 Step5. 給馬達通電使其旋轉轉并進行測量。 測量以感應電壓為基準的相位，從而可測量所有參數。

功率分析儀：PW3390

馬達分析＆ D/A 輸出選件 ： 9793

AC/DC 電流傳感器CT6862-05（AC/DC50A）

AC/DC 電流傳感器CT6863-05（AC/DC200A）

AC/DC 電流傳感器 ：CT6875

扭矩計

請準備電壓輸出和頻率輸出型的扭矩計。

編碼器

請準備輸出電壓馬達極對數(極數的 1/2 )的整數倍的脈沖數的增量型編碼器 。

※記載的內容是根據 2022 年8 月發行的儀器型號?？赡茉诋a(chǎn)品款式上有更改，請以現 在發行的為準。
