通過存儲記錄儀測量反應堆的鐵損

? 為了實現功率轉換器的高效率，我們有時會評估轉換器內部使用的電磁元件和變壓器等磁性元件的損耗。
? 在使用Epstein方法的磁芯損耗測量中，可以通過使用MR8847A并使用波形運算功能測量初級端上的電流和次級端上的電壓來確定磁通密度B和磁場H。

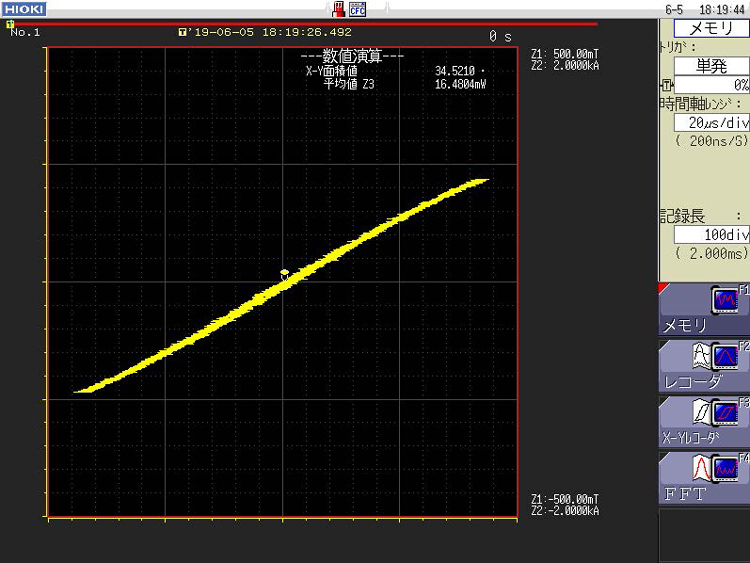

? 使用波形計算功能和存儲器高編碼器MR8847A的XY顯示功能繪制BH曲線。
? 使用數值運算函數“X-Y 面積”從B-H曲線確定磁芯損耗。
? 另一方面，可以使用波形運算功能從初級端的電流和次級端的電壓確定磁芯損耗。

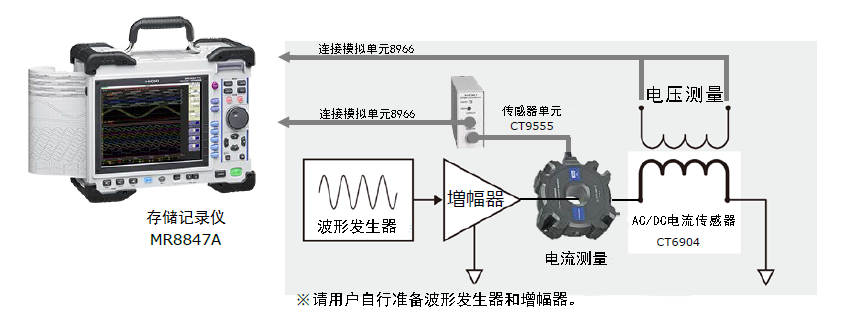

存儲記錄儀MR8847A
模擬單元8966
傳感器單元CT9555
AC/DC電流傳感器CT6904
※請用戶自行準備波形發生器和增幅器。

※記載的內容是根據 2019年6月發行的儀器型號。可能在產品款式上有更改，請以現在發行的為準。
