通過存儲記錄儀測量反應堆的鐵損。

? 為了實現功率轉換器的高效率，有時會評估轉換器內部使用的電磁元件和變壓器等磁性元件的損耗。

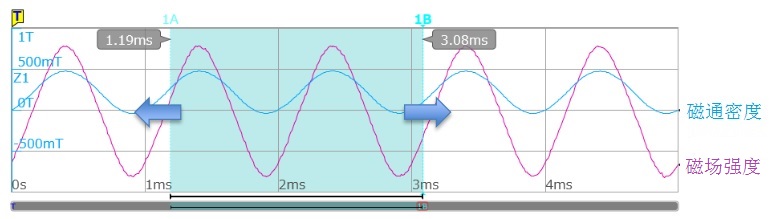

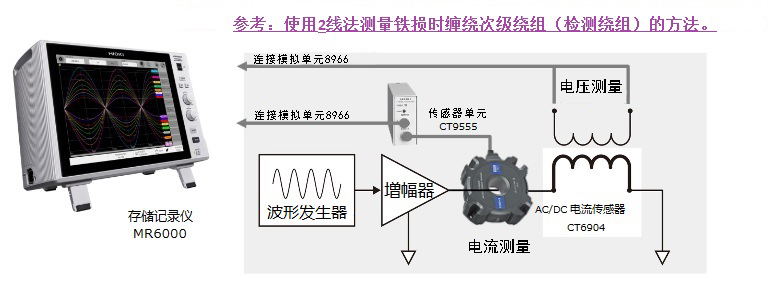

? 通過2線法的鐵損測量，可以通過使用MR6000測量初級的電壓和次級電流，并使用波形運算功能，可以確定磁通密度B和磁場強度H。

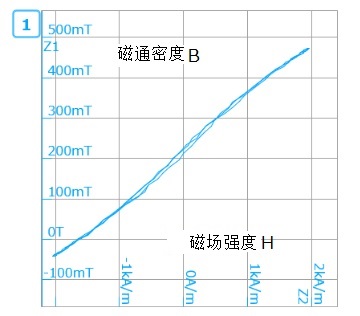

? 使用MR6000的波形計算功能和X-Y顯示功能繪制B-H曲線。
? 使用數值運算功能“X-Y 面積”從B-H曲線中確定鐵損。

存儲記錄儀MR6000或MR6000-01（Ver.3.00以上）
模擬單元8966
傳感器單元CT9555
AC/DC電流傳感器CT6904
※請用戶自行準備波形發生器和增幅器。
※關于設置方法您可咨詢我司中國各分支機構。

※記載的內容是根據 2019年12月發行的儀器型號。可能在產品款式上有更改，請以現在發行的為準。
