1個畫面內顯示電感的L-Q、Rs有效值電阻）、DCR（直流電阻）測量。而且在1個畫面內顯示含鐵芯的線圈等電流特性圖表。

· 阻抗分析儀IM3570可在4Hz~5MHz和廣范圍的測量頻率下進行測量。
· 使用DC~5MHz和廣范圍的測量頻率下可使用的4端子探頭L2000。

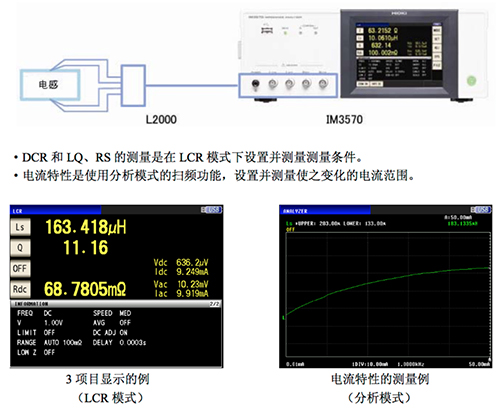

· LCR模式下在1個畫面中顯示L-Q、Rs（有效值）測量、DCR（直流電阻）測量等最多4個項目。根據外加電壓而變化電感值的元件，以恒流測量。
· 通過分析模式的電流的掃頻功能，圖表顯示電流特性。

阻抗分析儀：IM3570
4 端子探頭L2000

※ 記載的內容是根據2010年7月發行的儀器型號。產品參數可能會有更改，請以現在發行的為準。
