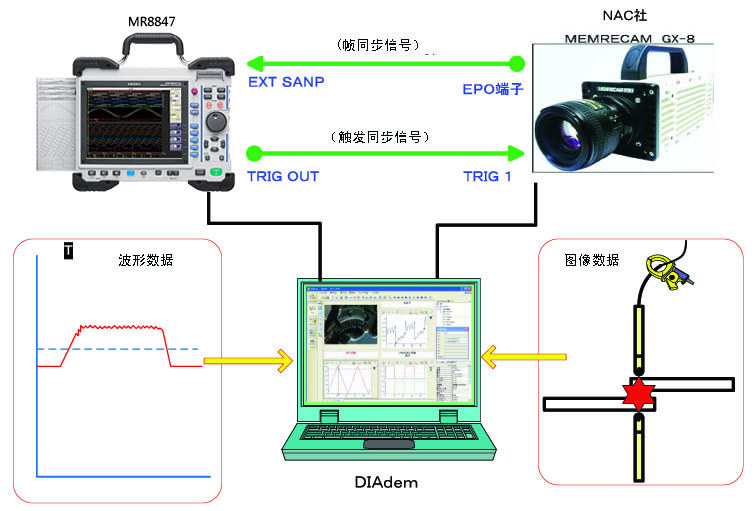

將存儲記錄儀的數據和高速相機的圖像數據同步，并采集數據。

· 將存儲記錄儀MR8847/8861-51系列的采樣率和高速相機的攝像速度（frame rate）同步，可利用觸發同步采集數據。
· 使用存儲記錄儀的電平觸發功能捕捉鉗式傳感器檢測出的焊接電流波形。
· 通過信號可視化分析軟件DIAdem，可同時播放波形數據和圖像數據。（圖像數據已*.avi格式保存）

【測量檢查的一個例子】
測量電壓：500V
良品閾值：500MΩ 以上等

存儲記錄儀：MR8847、8861-50（該型號已經停產）、8861-51 （注：MR8847A是否使用請咨詢共和電業公司）
※主機無法單獨測試。和選件的輸入單元組合使用，鉗式傳感器可根據焊接種類選擇。
