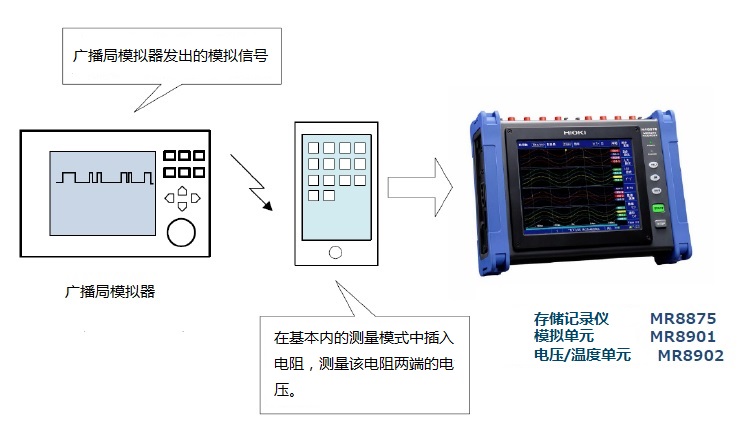

輸入模擬信號至智能手機，可測量并記錄待機狀態、通話狀態和網絡通訊狀態下的消耗電流。獲得的數據可作為省電的參考目標。

· 存儲記錄儀MR8875-30是小型的多通道高速數據采集器。智能手機等便攜式機器基板上的每個設備會插入多個微小電阻，通過測量該電阻兩端的電壓，從而可測得消耗電流。為了觀 測各種工作狀態下的電流波形，將采樣率設為10kS/s左右。

1. 要觀察由于各種工作條件引起的瞬態電流波形，請將采樣速度設置為約10 kHz。
2. 設定模擬狀態時間為3分鐘后開始試驗，測量此段時間的電流。
3. 從獲得的電流值中求出平均值，作為節省消耗功率的參考目標。
4. 從瞬間的電流波形中科看出電池管理的效果。
5. 通過和電壓/溫度單元MR8902組合使用，還可以同時記錄溫度等數據。

存儲記錄儀MR8875-30
※測量需要輸入單元等專用選件。請根據數據采集的通道數來選擇。

模擬單元MR8901（4ch、電壓輸入）電壓/溫度單元MR8902

※ 記載的內容是根據2017年2月發行的儀器型號。產品參數可能會有更改，請以現在發行的為準。
